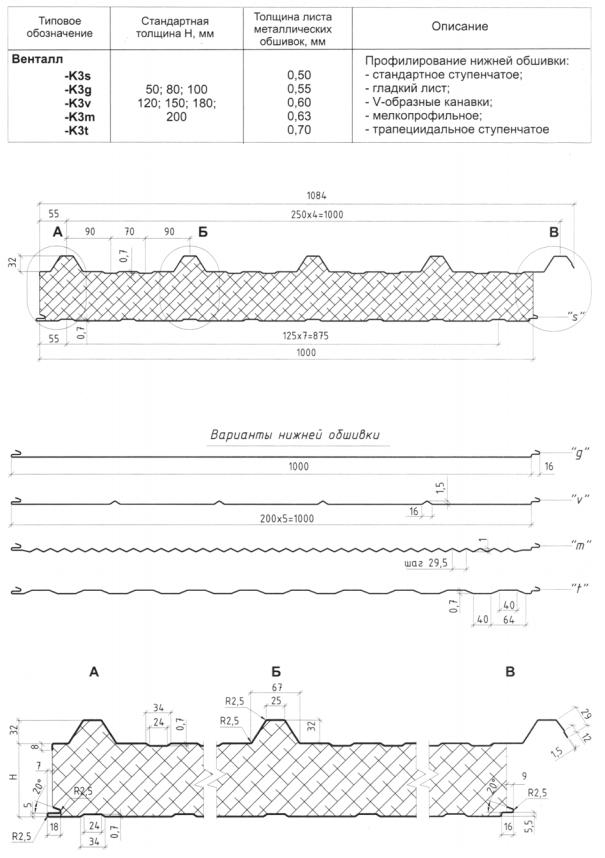

Рис. 13. Панель «ВенталлCК»C3. Кровельные трехслойные панели «Венталл»
с несгораемым утеплителем из минеральной ваты
41
Для проведения теплотехнических расчетов панелей в табл. 5 приведены значения сопротивления теплопередаче сендвичCпанелей системы «Венталл» в зависимости от плотности применяемых плит для срединного слоя и с учетом расчетного коэффициента теплоC проводности минераловатных плит.
Т а б л и ц а 5
Сопротивление теплопередачи R, м С/Вт, панелей
Тип |
Толщина |
Сопротивление теплопередачи R, м С/Вт, при |
||||
плотности минераловатного утеплителя |
||||||
панели |
панели, мм |
|||||
105 кг/м |
120 кг/м |
1120 кг/м |
140 кг/м |
|||
|
|
|||||
ВенталCС3 |
50 |
1,18 |
1,16 |
|
|
|
и |
80 |
1,79 |
1,76 |
|
|
|
ВенталлCС4 |
100 |
2,20 |
2,16 |
|
|
|
|
120 |
2,61 |
2,56 |
|
|
|
|
150 |
3,21 |
3,16 |
|
|
|
|
180 |
3,83 |
3,76 |
|
|
|
|
200 |
4,24 |
4,16 |
|
|
|
|
250 |
5,26 |
5,16 |
|
|
|
ВенталлCКЗ |
50 |
|
|
1,16 |
1,14 |
|
|
80 |
|
|
1,76 |
1,73 |
|
|
100 |
|
|
2,16 |
2,12 |
|
|
120 |
|
|
2,56 |
2,51 |
|
|
150 |
|
|
3,16 |
3,10 |
|
|
180 |
|
|
3,76 |
3,69 |
|
|
200 |
|
|
4,16 |
4,08 |
|
Трехслойные панели типа «Сендвич»
Панели типа «Сендвич» с минераловатным утеплителем из базальC тового волокна, производства фирм «PAROC», «ROCKWOOL», «ИЗОМАТ», выпускаемые кампанией «Электрощит»CТМ (г. Самара) по технологии фирм Хилленг (Австралия) и Ilkwang (Южная Корея), практически аналогичны панелям типа «Венталл». Исходные материалы утеплителя и стальных обшивок, как и сама технология изготовления панелей, приняты такими же, как и в панелях «Венталл». Однако приоритет в выборе материалов и технологических операций изготовления отдается иностранным фирмам, поэтому некоторые параметры выпускаемых панелей «Сендвич» несколько отличаются от панелей типа «Венталл».
42
Панели «Сендвич» выпускаются 11Cти типов: стеновые (тип 1, 2, 3, 4 ПТСМК), кровельные (тип 6, 7, 8, 9, 10 ПТСМА) и угловые (тип 11 ПТСМК). Панели стеновые имеют размеры: длина – 1500–12000, ширина габаритная – 1016, 1047, 1206 мм; ширина монтажная – 1000, 1190 мм. Верхняя и нижняя обшивки выполнены с трапециевидными гофрами.
Панели кровельные выпускаются с размерами: длина – 1500–12000 мм, ширина габаритная – 1206, 1085, 1063, 1022 мм; ширина монтажная
– 1190, 1000 мм.
Верхняя обшивка имеет преимущественно высокие трапециевидC ные гофры, нижняя обшивка – мелкие трапециевидные гофры.
Общий вид панели стеновой и кровельной показан на рис. 14, 15 и 16. Использование минерального утеплителя из базальтового волокна
повышает огнестойкость и позволяет применять панели типа «СендC вич» в различных климатических зонах в качестве стеновых и кроC вельных ограждающих конструкций без изменения их теплоC изоляционных свойств.
Сравнительный анализ эффективности теплотехнических характерисC тик панелей по сравнению с другими материалами приведен в табл. 6.
Т а б л и ц а 6
Сравнительный анализ теплотехнической эффективности
Материал ограждения |
Эквивалентная |
|
по теплопроводности толщина |
||
|
||
Панель типа «Сендвич» с негоC |
80 мм |
|
рючим минераловатным утеплиC |
|
|
телем из базальтового волокна |
|
|
Деревянный брус (сосна, ель) |
250 мм |
|
Керамзитобетон |
560 мм |
|
Кирпич керамический пустотелый |
710 мм |
|
Кирпич глиняный обыкновенный |
1200 мм |
Некоторые узловые решения панелей приведены на рис. 15 и 16.
43

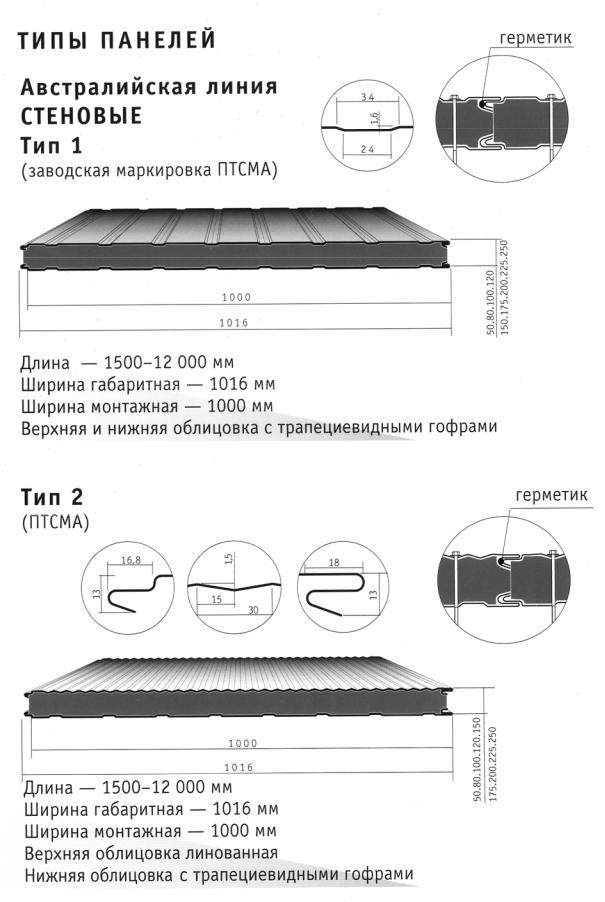

Рис.14. Типы стеновых и кровельных панелей «Сендвич» (начало)
44

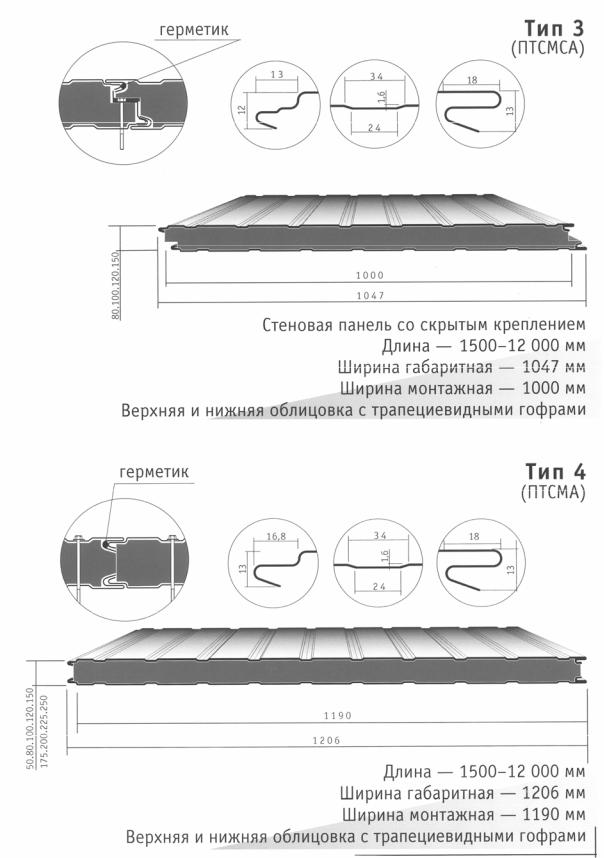

Рис.14. Типы стеновых и кровельных панелей «Сендвич» (продолжение)
45

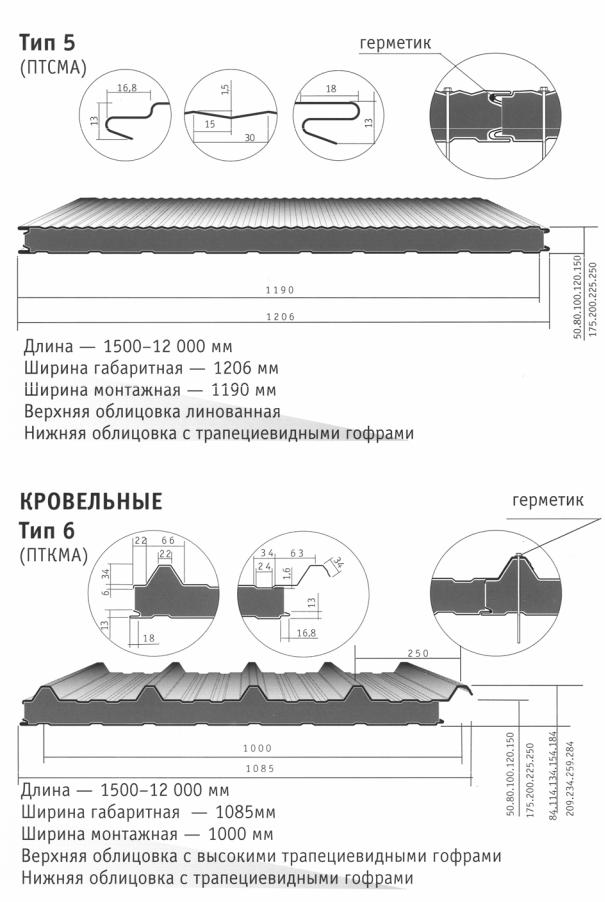

Рис.14. Типы стеновых и кровельных панелей «Сендвич» (продолжение)
46

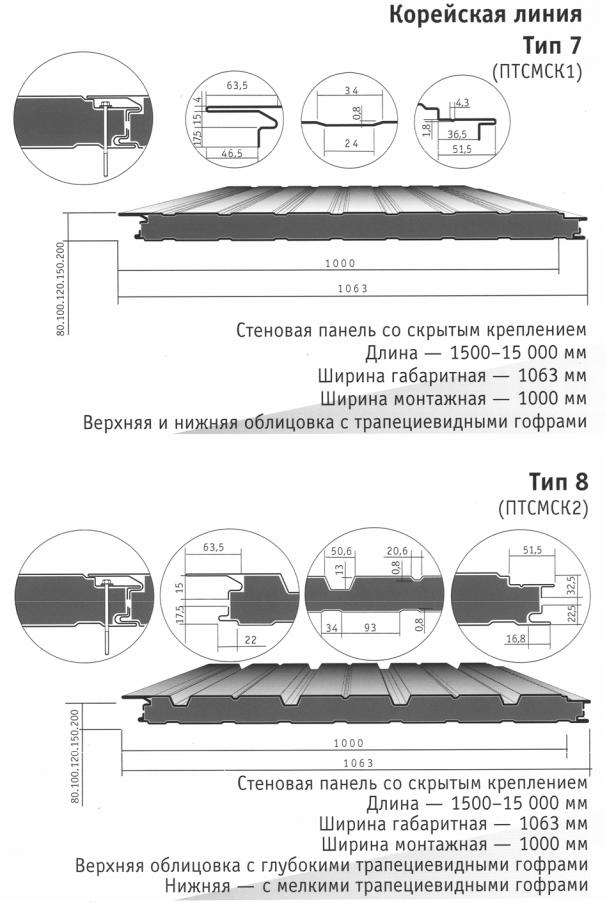

Рис.14. Типы стеновых и кровельных панелей «Сендвич» (продолжение)
47

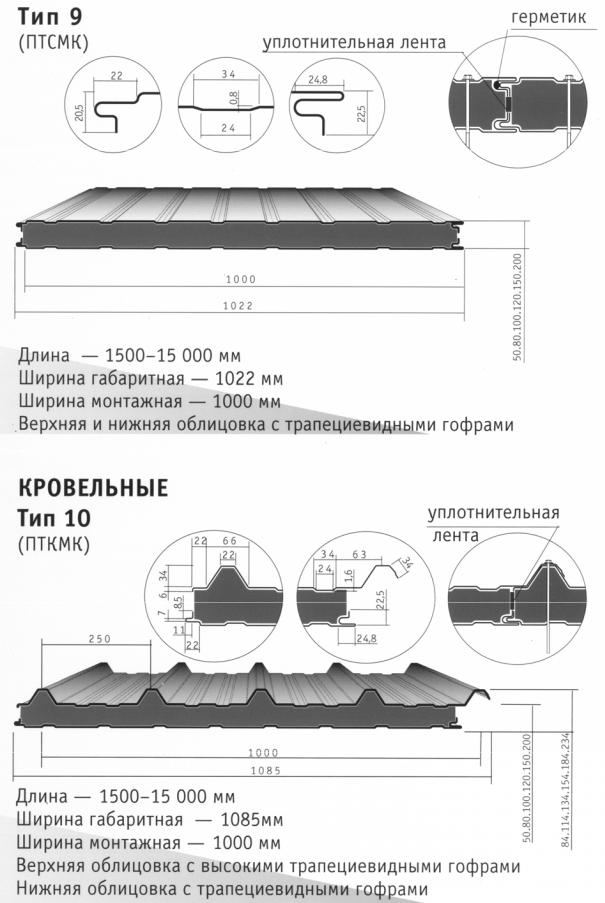

Рис.14. Типы стеновых и кровельных панелей «Сендвич» (окончание)
48
Рис. 15. Узлы крепления при вертикальном расположении панелей: 1 – карнизный узел сопряжения стеновых и кровельных панелей;
2 – коньковое сопряжение кровельных панелей; 3 – парапетное сопряжение стеновых и кровельных панелей; 4 – продольный замок кровельных панелей с крепежом на опорах и в пролете; 5 – обрамление проема откатных ворот; 6 – обрамление оконных проемов; 7 – наружный угол стены
(с использованием угловой стеновой панели); 8 – вертикальный стык стеновых панелей на рядовом ригеле фахверка;
9 – поперечный горизонтальный стык стеновых панелей на опорном ригеле фахверка; 10 – опирание стеновых панелей на цоколь
49

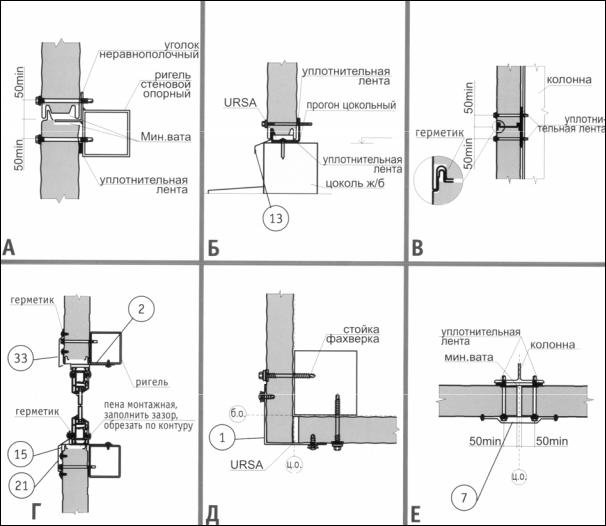

Рис. 16. Узлы крепления при горизонтальном расположении панелей:
А– крепление стеновых панелей к ригелю; Б – опирание стеновых панелей;
В– вертикальный стык стеновых панелей; Г – обрамление оконного проема;
Д– наружный угол стены; Е – горизонтальный стык стеновых панелей
5.2.Материалы для элементов панелей
иих основные характеристики
Вид материалов для элементов панелей определяется их назначением в общей конструкции панели. Для обшивок, являющихся основными несущими и ограждающими элементами панели, применяют прочные листовые материалы (плоские и волнистые) из асбестоцемента, алюмиC ния, нержавеющей стали, стеклопластика, фанеры, древесноCстружечных плит или другие на основе древесины. Элементы обрамления, предохраняющие панель от механических повреждений и увлажнения, а также способствующие удобному и надежному креплению панелей к несущим конструкциям, выполняются, как и обшивки, из прочных материалов. В ребристых панелях роль обрамления могут выполнять крайние (кромочные) ребра.
