Важным достоинством панелей из дерева и пластмасс являются их высокие теплофизические характеристики. В таких панелях можно добиться любого значения сопротивления теплопередачи. Кроме того, панели могут быть изготовлены с высокой степенью заводской готовности, эстетичны и, как правило, не требуют дополнительной отделки и больших затрат на последующее содержание их в процессе эксплуатации.

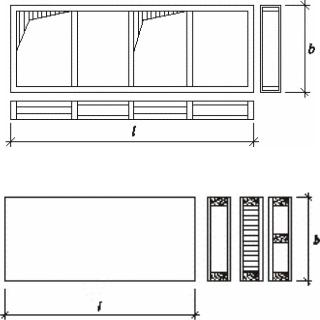

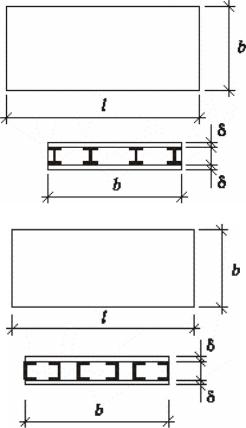

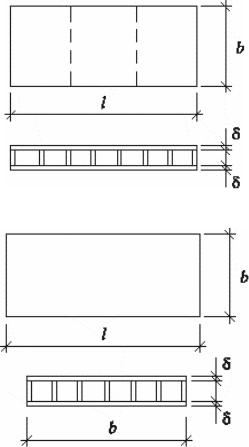

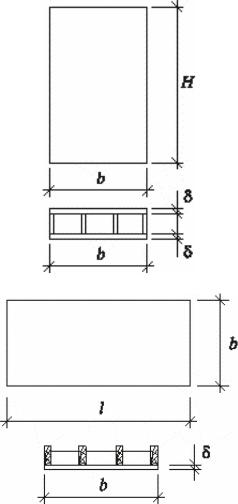

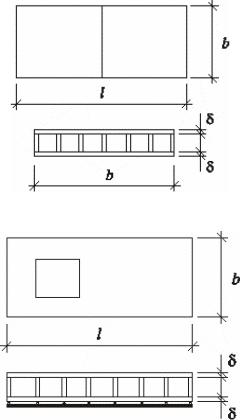

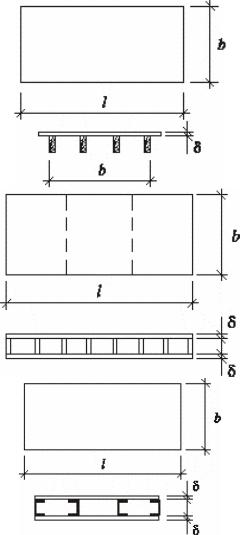

Благодаря всем этим достоинствам панели с металлическими обшивками и сплошным серединным слоем должны являться одним из основных решений кровельных ограждений промышленных зданий по металлическим фермам. Панели с обшивками из неметаллических материалов, приведенные в табл. 1, представляют большой интерес для малоэтажного жилищного сельскохозяйственного, общественного и другого строительства. Не менее эффективными являются панели, конC струкция которых представляет ребристую систему (табл. 2), состояC щую из несущих ребер и обшивок (одной или двух). Для таких панелей используются также легкие утеплители, что позволяет повысить теплофизические свойства стен и покрытий, учитывая современные возросшие архитектурные требования к теплофизическим расчетам наружных ограждений зданий.

Строительные трехслойные панели типа «Венталл»

В 1998 году завод металлоконструкций «Венталл» (г. Балабаново, Калужская область) первым из производителей запустил в эксплуаC тацию цех по изготовлению стеновых и кровельных панелей с утеплиC телем из минеральной ваты. Трехслойные панели находят применение в промышленном и гражданском строительстве в качестве ограждающих конструкций стен и покрытий различных зданий и сооружений.

Производство трехслойных панелей оснащено современной техноC логической линией, позволяющей выпускать эти панели непрерывным потоком в автоматическом режиме. Мощность линии по производству панелей с минеральным утеплителем составляет 600000 м2 в год.

Основным достоинствами панелей типа «Венталл» являются: неC большой вес, прекрасная теплоизоляция, легкость сборки – разборки, прочность, высокая влагостойкость, огнестойкость и шумоизоляционC ные характеристики, устойчивое антикоррозийное покрытие, низкая стоимость панелей и др.

Компания «Венталл» выпускает два типа стеновых панелей – ВенC таллCС3 (ZCLock) и ВенталлCС4 (Secret Fix) и кровельную панель ВенталлCК (5 Rib DRP). Габаритные размеры панелей приведены в табл.3. Все панели могут иметь различные варианты профилирования металлических обшивок. У кровельной панели наружная металлиC ческая обшивка имеет пять высоких гофров, что увеличивает жестC

37

кость панели. Стыковка по продольным кромкам панели осуществC ляется посредством замков по принципу «шипCпаз». Кровельная панель по верхней обшивке стыкуется нахлестом двух смежных гофров. Между собою стеновые панели различают способом примыкания друг к другу и способом крепления к несущим элементам каркаса с помощью самонарезающих винтов или с применением крепежных элементов (скоб). Стеновые панели «ВенталлCС3» могут монтироваться как горизонтально, так и вертикально, а панели «ВенталлCС4» – только горизонтально.

Панели комплектуются полным набором нащельников, крепежC ными изделиями, фасонными деталями и всеми другими доборными элементами.

Вкачестве теплоизоляционного слоя (сердечника) в панелях «ВенC талл» используется минераловатные плиты, производимые из сырьеC вой смеси на основе базальтового волокна и синтетического свяC зующего. Из минераловатных плит нарезаются ламели с вертикальной ориентацией волокон, которые составляют основное ядро сердечника.

Плотность плит для производства стеновых панелей составляет 105–120 кг/м3, а для кровельных панелей – 120–140 кг/м3.

Вкачестве обшивок панелей используются профилированные оцинкованные стальные листы толщиной 0,5C0,7 мм. Наружные поверхности листов имеют коррозийноCстойкое полимерное или лакокрасочное покрытие, а внутренняя поверхность – защитный полиэфирный или эпоксидный грунт.

Для обеспечения прочного соединения обшивок и утеплителя используют высококачественный клей на полиуретановой основе.

Высокая несущая способность и жесткость панели обеспечивается совместной работой стальных обшивок и поперечноCориентированных волокон утеплителя за счет прочного клеевого соединения.

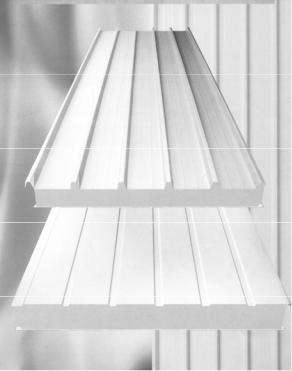

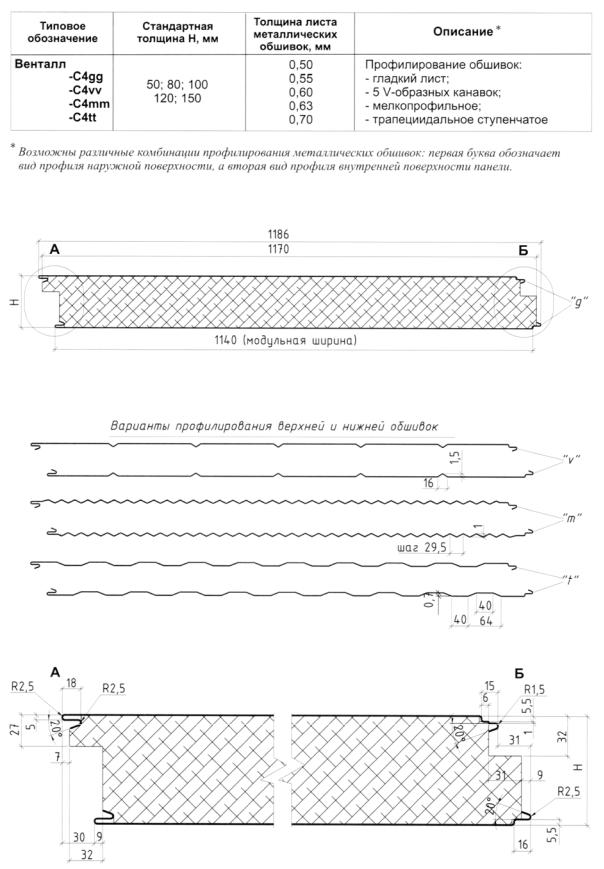

Общий вид панелей «ВенталлCС3, ВенталлCС4 и ВенталлCК3» приведен на рис. 11, 12, 13.

Основные физикоCмеханические показатели материалов среднего слоя и обшивок приведены в табл. 4.
