Т а б л и ц а 1 2 . 6 Определение путевых и узловых расходов воды

в час максимального водопотребления с 11 до 12 часов

Все расчеты для часа транзита сводятся в табл. 12.7.

Согласно расчетам в населенном пункте одновременно могут воз никнуть два наружных пожара и один внутренний. Внутренний пожар намечен в узле подключения промпредприятия (см. рис. 12.4, узел 3), два наружных пожара – в наиболее удаленных и высокорасполагаемых узлах (узлы 5 и 8). Все расчеты по определению узловых отборов в час пожара сведены в табл. 12.8.

81

Т а б л и ц а 1 2 . 7 Определение узловых расходов воды

в час транзита с 5 до 6 часов

82

12.7.3. Предварительное потокораспределение

Определив узловые отборы воды, для всех расчетных случаев составляют схемы питания сети. На данные схемы наносят все узловые отборы воды, а также указывают, какой расход подается насосами НС II к 1 узлу, какой расход подается из ВБ в сеть в час максимального водопотребления и какой расход поступает в бак ВБ в час транзита.

1. В час максимального водопотребления (с 11 до 12 часов) работают три

насоса, подающих в сеть 5,2 % от Qсут.max: qн=534,82 м3/ч= 148,58 л/с. В данный час населенному пункту требуется qч.max=638,08 м3/ч. Из ВБ

поступает в сеть:

Qб q ч.max qн 638,08 534,82 103,26 м3/ч =28,67 л/с.

2. В час транзита (с 5 до 6 часов) работают три насоса, подающих в

сеть 5,2 % от Qсут.max: qн=534,82 м3/ч =148,58 л/с. Населенному пункту требуется только qч.тр=411,4 м3/ч, поэтому избыток воды направляется

в бак ВБ:

3. В час пожара ВБ отключается и весь расход, необходимый насе ленному пункту, подается насосами насосной станции II подъема:

qн qч.max Qпож 177,25 60 237,25 л/с.

При предварительном потокораспределении были намечены расходы для каждого участка сети, при этом использовался I закон Кирхгоффа:

Алгебраическая сумма расходов воды в любом узле сети должна быть равна нулю.

Схемы с предварительно намеченными расходами представлены на рис. 12.5.

83

а

б

в

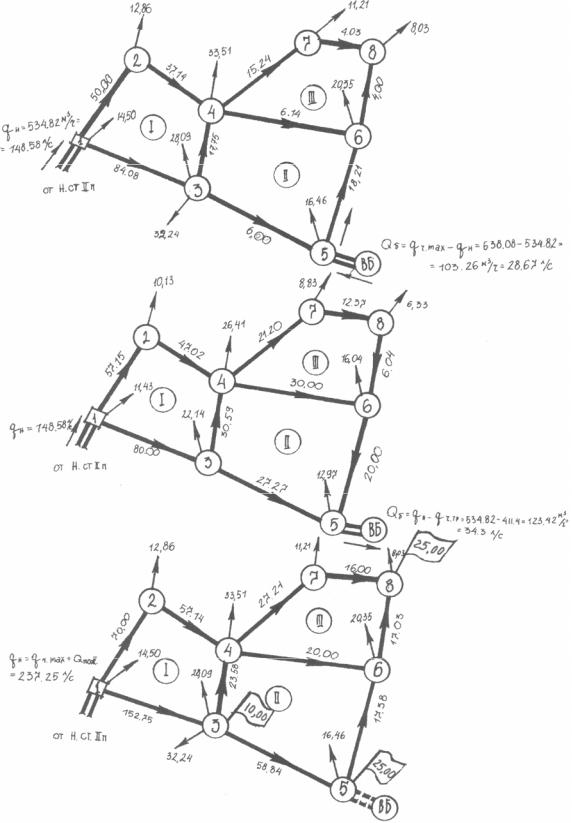

Рис. 12.5.Схемы предварительного потокораспределения:

а– в час максимального водопотребления; б – в час транзита;

в– пожар в час максимального водопотребления

84

12.7.4. Выбор оптимальных диаметров труб на участках магистральной сети

Предварительно наметив расходы воды на всех участках маги стральной сети, для всех расчетных случаев принимают единый диа метр трубопровода.

Согласно [1, п. 8,21] в примере расчета приняты асбестоцементные трубы.

Выбор оптимального диаметра труб представлен в табл. 12.9. Подбор диаметров в час максимального водопотребления и в час

транзита осуществляют с учетом экономической скорости.

При пропуске пожарного расхода учитывают увеличение скорости: для больших диаметров до 2,5 м/с, для малых диаметров до 2 м/с.

12.7.5. Увязка кольцевой водопроводной сети по потерям напора

Увязка кольцевой сети производится для нахождения действитель ного распределения потоков воды при уже выбранных диаметрах труб.

При увязке используется II закон Кирхгоффа: алгебраическая сумма потерь напора в любом кольце равна нулю.

Увязка сети в час максимального водопотребления производилась по методу Лобачева – Кросса.

Потери напора, м, определялись по формуле

здесь S0 – удельное сопротивление;

– поправочный коэффициент;

l – фактическая длина участка, м.

Так как с I тура увязки равенство (12.15) не соблюдалось, определялся поправочный расход q, л/с, по формуле

где h – величина невязки, h > 0,5 м.

Для участка сети, являющегося общим для смежных колец, учитывался собственный и смежный поправочные расходы.

Расчет выполнялся в табличной форме (табл. 12.10).

85

Т а б л и ц а 1 2 . 1 0 Увязка водопроводной сети по методу В.Г. Лобачева (час максимального водопотребления)

88

О к о н ч а н и е т а б л . 1 2 . 1 0

89

Увязка водопроводной сети в час транзита и в час пожара производилась с помощью ЭВМ.

Увязка сети в час транзита.

К=3, IM(1)=4, IM(2)=4, IM(3)=4. РЕЗУЛЬТАТЫ РАСЧЕТА:

Увязка сети в час пожара.

90
