1.Области применения компьютерной графики.

2.Тенденции построения современных графических систем: графическое ядро, приложения, инструментарий для написания приложений.

3.Стандарты в области разработки графических систем.

4.Технические средства компьютерной графики: мониторы, графические адаптеры, плоттеры, принтеры, сканеры.

5.Графические процессоры, аппаратная реализация графических функ-

ций.

6.Понятие конвейеров ввода и вывода графической информации.

7.Системы координат, типы преобразований графической информации.

8.Форматы хранения графической информации.

9.Принципы построения "открытых" графических систем.

10.2D- и 3D-моделирование в рамках графических систем.

11.Проблемы геометрического моделирования.

12.Виды геометрических моделей их свойства.

13.Параметризация моделей.

14.Геометрические операции над моделями.

15.Алгоритмы визуализации: отсечения, развертки, удаления невидимых линий и поверхностей, закраски.

16.Способы создания фотореалистических изображений.

17.Основные функциональные возможности современных графических систем.

18.Организация диалога в графических системах.

19.Классификация и обзор современных графических систем.

20.Основные понятия векторной графики

21.Программное обеспечение компьютерной графики.

22.Дисплеи, их основные характеристики.

23.Видеоконтроллеры и графические ускорители.

24.Графические манипуляторы.

25.Сравнение OpenGL и Direct3D.

26.Векторные редакторы.

27.Растровые редакторы.

28.Векторизаторы. Алгоритмы векторизации.

29.Настольные издательские системы.

30.Полигональные модели.

96

Приложение 4

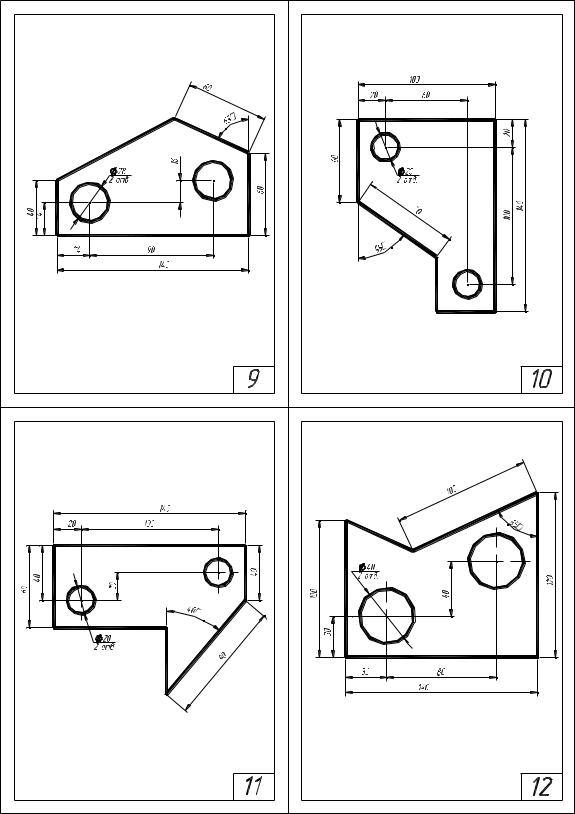

Задания к графической работе №1 «Плоский контур»

Состав задания

«Плоский контур»

1.Вычертить изображение плоского контура детали, используя шаблон формата А4.

2.Отобразить линии в соответствии с требованиями ЕСКД.

3.Проставить размеры согласно требованиям ЕСКД.

4.Заполнить основную надпись чертежа.
