УДК 69

УСИЛЕНИЕ НЕСУЩЕЙ КИРПИЧНОЙ СТЕНЫ, ОСЛАБЛЕННОЙ НАКЛОННОЙ МАГИСТРАЛЬНОЙ ТРЕЩИНОЙ

И.С. Гучкин, Н.Н. Ласьков, А.Н. Жуков

Приводится опыт усиления стены кирпичного здания стальным поясом. Анализируется напряженно-деформированное состояние стены и грунта в основании фундамента при образовании магистральной трещины. Предлагается алгоритм расчета конструкции усиления стены стальным поясом. Рассматривается конструкция пояса и стабилизатора напряжений, включенного в его цепь. Дается последовательность монтажа элементов усиления стены.

Ключевые слова: кирпичная стена, магистральная трещина, усиление, стальной пояс, стабилизатор напряжений, расчет

REINFORCEMENT OF A BEARING BRICK WALL WEAKENED BY

AN INCLINED MAIN CRACK

I.S. Guchkin, N.N. Laskov, A.N. Zhukov

The experience of designing reinforcement of a brick building wall with a steel belt is reported. The stress-strain state of the wall and the soil in the foundation at the formation of the main crack is analyzed. An algorithm for calculating the structure of the wall reinforcement by a steel belt is given. The construction of the belt and the stress stabilizer within its circuit is considered. The sequence of mounting the wall reinforcement elements is given.

Keywords: brick wall, main crack. reinforcement, steel belt, stress stabilizer, calculation

Магистральные трещины распространяются на всю высоту стены, разделяя ее на отдельные части (рис. 1), предрасположенные к взаимному сдвигу и внезапному обрушению. Причиной образования трещин может быть неравномерная осадка фундаментов, например, из-за неоднородной структуры грунта, его морозного пучения или незаконченной фильтрационной консолидации водонасыщенного слоя.

При проектировании конструкции усиления стены, отвечающем требованиям надежности и экономической целесообразности, ставилась задача, при решении которой требовалось учесть не только неравномерность осадки фундаментов, но и разность температурных деформаций стального пояса и материала стены, а также возможность среза участка стены по горизонтальному шву кирпичной кладки [1, 2].

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

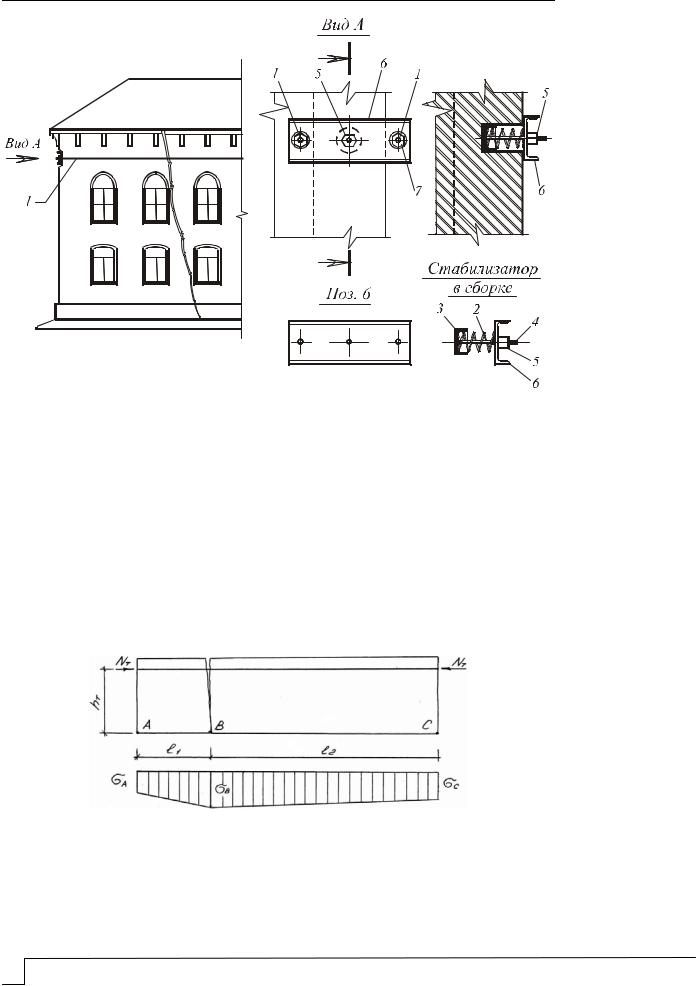

Рис. 1. Усиление кирпичной стены стальным поясом со стабилизирующим устройством СНТ: 1 – тяж (стержень); 2 – спиральная пружина; 3 – стальная чашка; 4 – шток; 5 – гайка штока; 6 – траверса; 7 – гайка тяжа

Традиционным способом усиления стены с магистральной трещиной является установка на уровне междуэтажного перекрытия здания стального напряженного пояса, состоящего из тяжей и траверс прокатного профиля, препятствующего раскрытию трещины и внезапному обрушению (см. рис. 1).

Предлагается алгоритм расчета тяжей стального пояса применительно к кирпичной стене здания с ленточным фундаментом, в теле которого образовалась магистральная трещина с вершиной у подошвы фундамента, разделяющая стену на два блока (рис.2). Причиной образования трещины явилось локальное замачивание грунта основания фундамента утечками из водонесущих коммуникаций и соответствующее снижение модуля деформации грунта Е на участке А-В.

Рис.2. Расчетная схема стены, усиленной стальным поясом

Предположим, что блоки являются абсолютно жесткими и перемещаются относительно друг друга в результате поворота вокруг точки В.

При усилении стены поясом в некоторый момент последний будет выполнять роль дополнительной связи, препятствующей дальнейшим взаимным перемещениям блоков. Однако с течением времени под воздействием релаксации напряжений грунта на

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

участке А-В будет происходить постепенное перераспределение усилий, а именно: напряжения в точках А и С уменьшатся до расчетных величин а и с , а напряжения в точке В возрастут до b. Усилия в тяжах пояса также будут увеличиваться от 0 до Nт . Будем считать, что напряжения под подошвой фундамента на участках l1 и l2 меняются по линейному закону.

Запишем условия равновесия здания, усиленного тяжами. Из проекции всех усилий на вертикальную ось получаем:

Приравняем нулю моменты, действующие на левый блок, относительно точки В:

i

где М Nti hti – изгибающий момент, воспринимаемый всеми тяжами; b – ширина

1

подошвы фундамента.

Запишем аналогичное уравнение для правого блока:

В итоге имеем три уравнения с четырьмя неизвестными. Четвертое уравнение получаем из линейной зависимости деформаций основания в точках А, В и в точке с напряжением 0:

где Sа, Sb, S0 – осадки основания в точках А, В и в точке с напряжением 0 за период от

t0 до t = .

После преобразований (1) – (4) получена система из четырех линейных уравнений с четырьмя неизвестными а, b, c, M:

2Kal2 0 Kb 3l1 2l2 3Kbl1 0 ,

где Kа и Kb – коэффициенты, характеризующие изменение деформационных свойств в точках А и В за период времени от t0 до t = , определяемые по формуле

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

Коэффициенты, входящие в формулу (6), находим из следующих зависимостей:

где Kf – коэффициент фильтрации; w – удельный вес воды.

Решение системы уравнений (5) относительно момента М находится следующим образом:

где D – определитель системы; DM – определитель, получающийся из D заменой столбца, составленного из коэффициентов при неизвестном М, столбцом из свободных членов.

После нескольких преобразований окончательно имеем:

Усилие в тяжах, устанавливаемых на высоте hТ, равно:

NТ M . hТ

Требуемая площадь сечения тяжей определяется по формуле

AS NT .

RS

Принято два тяжа. Эскиз усиления стены поясом представлен на рис.1. Прочность кирпичной кладки на срез по неперевязанному шву проверяется из

условия

N=0,3Rsql ,

где Rsq – расчетное сопротивление кладки на срез по неперевязанному шву; l, – соответственно длина и толщина стены; 0,3 – коэффициент условий работы кладки в усиленной стене.

Для исключения влияния температурных деформаций пояса на усилие обжатия стены в его цепь включен пружинный стабилизатор напряжений (см. рис. 1), рассчитываемый по следующей схеме:

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

Определяются параметры пружины стабилизатора напряжений, обеспечивающие, при изменении температуры внешней среды на t, С, усилие натяжения пояса в диапазоне Nt=(0,03÷0,05) Nt.

Находится величина относительного удлинения тяжа по формуле

l = ( ts – tk) t l 103,

где ts, tk – соответственно, коэффициенты линейного расширения стали и кирпичной кладки; l -длина тяжа пояса.

Задается наружный диаметр пружины 100…150 мм, высотой 200…300 мм с рабочим усилием сжатия Nt.

По справочнику подбираются номер пружины и ее геометрические характеристики

d, n, R1, R2, G.

При отсутствии стандартной пружины с требуемыми характеристиками можно подобрать две нестандартные, размещаемые «одна в другой» и рассчитываемые на работу в паре по условию совместности деформаций (осадок). Для этого находятся усилие и осадка каждой из пары пружин стабилизирующего устройства при натяжении тяжей силой Nt .

Исходные данные и последовательность расчета.

Пружины свиты из проволоки одного диаметра d, имеют одинаковое число витков n. Высота наружной и внутренней пружин в свободном состоянии одинаковая. Радиус осевой линии витка наружной пружины R1, внутренней R2. Модуль упругости при сдвиге G.

Обозначив через P1 и P2 усилия, приходящиеся на каждую из пружин, составляем уравнение равновесия:

Р1 + Р2 = Nt.

Обозначив через 1 и 2 величины осадки соответственно наружной и внутренней пружин, составляем условие совместности деформаций:

1= 2.

Записываем выражения для определения деформаций:

После упрощения имеем:

P1R13 P2 R23 .

Подставляем значение P2 в уравнение равновесия и находим Р1. Определяется осадка пружин:

для наружной пружины

условие совместности деформации 1= 2 должно выполняться.

Находятся касательные напряжения, возникающие в витках наружной и внутренней пружин:

СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ЗДАНИЯ И СООРУЖЕНИЯ

Проверяется выполнение условий

1 < RS; 2 < RS.

Размещение стабилизирующего устройства в стальном поясе возможно в двух вариантах:

1 вариант. Стабилизатор СНТ устанавливается в торце стены (см. рис. 1). Монтаж

ивключение в работу состоит из следующих операций:

в торце стены в кирпичной кладке на уровне пояса сверлится скважина;

изготавливается стабилизатор напряжений, состоящий из пружины 2, чашки 3 с приваренным к ее днищу штоком 4 с винтовой нарезкой на конце и гайкой 5, которой он соединяется с поперечной траверсой 6;

с помощью пресса (домкрата) пружина сжимается (осаживается) до расчетного усилия. Усилие осадки фиксируется на штоке гайкой 5;

стабилизатор размещается в скважине, и к нему присоединяются остальные элементы пояса (1,6,7);

с помощью гаек 7 усилием, исключающим провисание от собственного веса, тяжи натягиваются;

вывинчиванием на штоке гайки 5 пружина освобождается от связи и включается в работу пояса.

2 вариант. Стабилизатор СНП (рис. 3) устанавливается в средней части пояса (стены). Монтаж и включение в работу содержат следующие операции:

к тяжу 1 приваривается диск 2. Затем на тяж насаживается пружина 3. Тяж с пружиной размещается в стальном стакане 4;

стержни5 (2шт.) однимконцомпривариваютсякстакану4, адругим– ктяжу1а;

стабилизатор, совместно с тяжами 1, 1а, включается в цепь стального пояса и размещается в штрабе кирпичной кладки или на поверхности стены;

пояс натягивается домкратом. Усилие натяжения фиксируется гайками обычным способом.

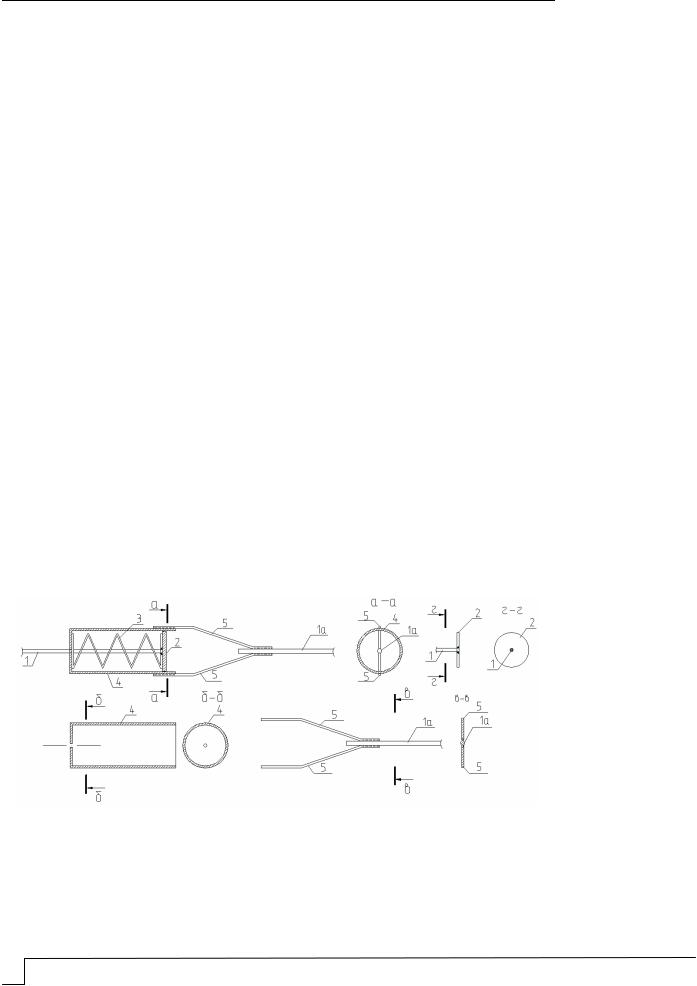

Рис. 3. Конструкция стабилизатора СНП

Выводы:

1.Проанализировано напряженно-деформированное состояние стены и грунтового основания фундамента при образовании магистральной трещины.

2.Разработаны алгоритмы расчета прочности стального пояса и несущей стены с магистральной трещиной.

BUILDING STRUCTURES, BUILDINGS AND CONSTRUCTIONS

3.Предложены новая конструкция стабилизатора напряжений пояса и метод расчета.

4.Даны последовательность монтажа пояса, а также способ его включения в работу.
