РАСЧЕТ КОНВЕКТИВНОЙ ДИФФУЗИИ ТЕХНИЧЕСКОГО УГЛЕРОДА

ПРИ ГОРЕНИИ СВЕЧЕЙ В ХРАМЕ В УСЛОВИЯХ ВЕРТИКАЛЬНОЙ ВЫТЯЖКИ ВОЗДУХА

В.В. Кузина, Н.А. Кошев, И.К. Пономарева, А.Н. Кошев

Приводятся математические модели и численные эксперименты по исследованию распределения технического углерода (копоти и сажи) в условиях принудительной вертикальной вытяжки и горизонтального движения воздуха. Для расчета параметров

ИНЖЕНЕРНЫЕ СИСТЕМЫ

исследуемых процессов составлен вычислительный алгоритм, реализованный на языке программирования Python, что позволило визуализировать исследуемые конвективные потоки.

Ключевые слова: тепловой источник, конвективный поток, диффузия, технический углерод, копоть, сажа, математическое моделирование, источник горения

CALCULATION OF CONVECTIVE DIFFUSION OF CARBON BLACK BY THE BURNING OF CANDLES IN THE TEMPLE IN THE CONDITIONS OF VERTICAL AIR EXTRACTION

V.V. Kuzina, N.A. Koshev, I.K. Ponomareva, A.N. Koshev

The authors present mathematical models and numerical experiments based on them to study the distribution of carbon black (soot and carbon black) in the conditions of forced vertical exhaust. To calculate the parameters of the processes under study, a computational algorithm, implemented in the Python programming language has been compiled, which allowed to visualize the investigated convective flows.

Keywords: heat source, convective flow, diffusion, carbon black, soot, mathematical modeling, church candle, worship hall

В[1] представлена разработанная методика измерения массовой концентрации копоти и сажи при сжигании свечей и расчета воздухообмена для их ассимиляции в залах богослужения соборов, храмов и церквей с учетом имеющейся нормативной базы. Там же приведены результаты экспериментальных измерений количества сажи, образующейся при сгорании свечей различного размера за определенные временные интервалы. Показана необходимость использования вытяжных устройств для удаления продуктов горения и улучшения санитарного состояния атмосферы помещения.

Очевидно, что большое значение имеет не только общее количество образующихся копоти и сажи, но и их распределение в пространстве помещения в зависимости от конвективных потоков внутреннего воздуха.

Вработах [2, 3] рассмотрены результаты математического моделирования и экспериментальных исследований конвективно-диффузионного распространения технического углерода (копоти и сажи) при горении свечей в помещении богослужения. Показано, в частности, что конвективная составляющая конвективной диффузии копоти и сажи в ряде случаев является преобладающей и при наличии горизонтального движения воздуха происходит существенное загрязнение большого объема помещения техническим углеродом. Очевидно, что для улучшения экологической и санитарной обстановки в зале богослужения необходимо применять принудительную вытяжную вентиляцию воздуха с помощью вертикального вытяжного устройства в виде зонта, позволяющего улавливать и удалять значительное количество копоти и сажи за пределы замкнутого пространства помещения (рис. 1). При этом важной остается задача моделирования и расчета конвективно-диффузионного распространения технического углерода за пределы области принудительной вытяжки отработанного воздуха с целью определения режимов работы вытяжного устройства.

Для моделирования конвективно-диффузионных процессов и распространения примеси в замкнутой трехмерной области традиционно используется классическое дифференциальное уравнение [4]:

v1, v2, v3 – компоненты вектора скорости воздушного потока v(x, y, z); D – эффективный коэффициент диффузии.

ENGINEERING SYSTEMS

Рис. 1. Схематичное изображение конвективных и диффузионных потоков, создаваемых точечными тепловыми источниками без горизонтального движения воздуха (а) и при его наличии (б):

1 – подсвечник; 2 – горящие свечи; 3 – вытяжной зонт; 4, 5 – конвективные и диффузионные потоки, соответственно

Величина коэффициента диффузии в большинстве случаев представляет собой некоторую эффективную скалярную величину, не зависящую от координаты, что позволяет вынести эту константу за знак дифференцирования, а вектор скорости может быть зависим от координат точки, в которой он измеряется. Из постановки задачи и расположения источника горения принимается допущение, при котором расчетная область представляется плоским прямоугольником, на одной (нижней) стороне которого расположен источник горения, а на противоположной – вытяжное отверстие (рис. 2).

–b_____________ b

Рис. 2. Вид расчетной области: источник горения постоянной мощности, действующий на участке нижней границы [–a, a] плоского сечения ограниченного пространства и вытяжное

отверстие на участке верхней границы [–b, b]

ИНЖЕНЕРНЫЕ СИСТЕМЫ

В случае нестационарной конвективной диффузии в плоской воздушной среде помещения, обусловленной вертикальной вентиляцией, распространение технического углерода (копоти и сажи) от постоянно горящего источника определяется как диффузионной, так и конвективной составляющей. При этом в ряде случаев неправомерно пренебрегать зависимостью скорости вертикального воздушного потока от выбора точки измерения, то есть от координаты по оси Oy. В рассматриваемом случае распределение концентрации сажи, в зависимости от времени и координат точки на плоскости, описывается следующим нестационарным уравнением конвективной диффузии:

где v (vx ,vy ) – вектор скорости движения воздушной смеси; – оператор дивер-

генции вектора.

В первом приближении будем считать, что горизонтальной составляющей вектора

Скорость воздушного потока и скорость движения вверх сажи, при её вертикальной вытяжке, в общем случае не являются одинаковыми из-за действия на частицы копоти и сажи силы тяжести. Добавив в правую часть уравнения (3) еще одно слагаемое, отражающее оседание взвешенных частиц со скоростью w, получим:

Размеры и вес каждой частицы незначительны: в первом приближении воздействием силы тяжести на образующуюся при горении сажу можно пренебречь.

На рис. 3, 4 представлены результаты расчетов, полученные при решении задач моделирования распределения технического углерода, учитывающих раздельно наличие вертикального и горизонтального движения воздуха.

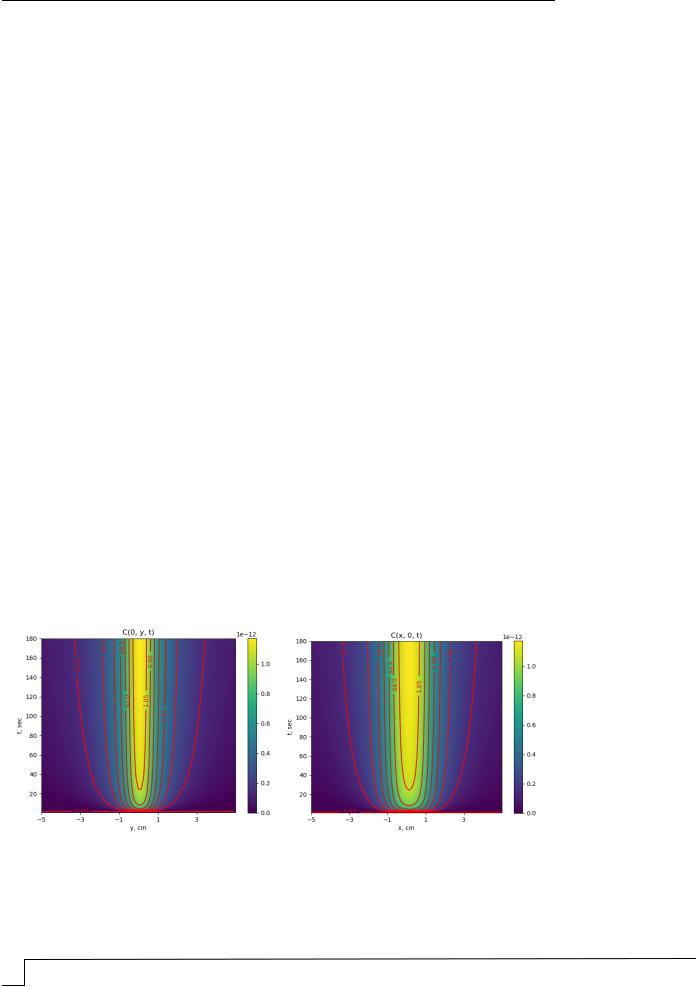

Рис. 3. Вид плоской диффузии технического углерода без учета конвекции в плоскости (y,t), (x,t) вертикального сечения пространства

ENGINEERING SYSTEMS

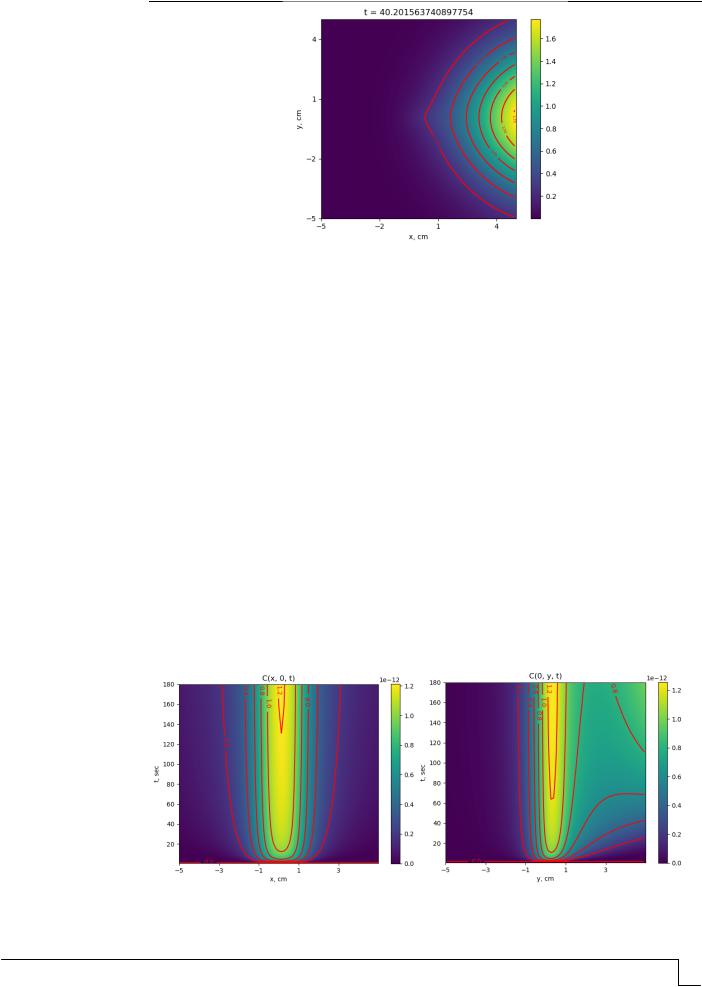

Рис. 4. Распределение конвективной диффузии продуктов горения в плоскости (x,y) вертикального сечения пространства без учета вертикального движения воздуха

Как видим:

–без наличия горизонтального движения воздуха распределение копоти и сажи в горизонтальном направлении существенно значительнее, чем в вертикальном;

–при наличии горизонтального движения воздуха происходит существенное смещение распределения копоти и сажи в направлении движения воздуха.

Из этого можно заключить, что в первом случае происходит существенное загрязнение воздуха в ограниченном пространстве, окружающем источник горения, а при наличии горизонтального движения наблюдается загрязнение значительно более обширной области помещения.

Можно утверждать, что для улучшения санитарного состояния воздуха в помещении с открытыми источниками горения необходимо использовать дополнительные очистные устройства и устройства для улавливания и удаления технического углерода, образующегося в процессе горения открытых точечных источников.

Закономерности конвективной диффузии распределения технического углерода при наличии вертикального движения воздуха (вытяжки) без учета горизонтального движения воздуха описываются системой дифференциальных уравнений:

Результаты расчетов по модели (5) с краевым условием (6) представлены на рис. 5.

Рис. 5. Распределение конвективной диффузии продуктов горения в плоскости (x,y) вертикального сечения пространства при наличии вытяжки воздуха, обеспечивающей вертикальное движение воздуха со скоростью 0,2 см/с

ИНЖЕНЕРНЫЕ СИСТЕМЫ

Из рис. 3–5 видно, что обеспечение вытяжки воздуха над объектом горения даже с незначительной скоростью 0,2 см/с положительно влияет на степень как вертикального, так и горизонтального распределения образующихся копоти и сажи, что благоприятно для санитарного состояния воздуха в помещении.

Очевидно, что особый интерес представляет математическое моделирование распределения сажи при наличии вытяжного устройства, обеспечивающего вертикальное движение воздуха в присутствии горизонтального движения воздуха (горизонтальное перемещение внутреннего воздуха). В этом случае задача моделирования и математическая модель значительно усложняются, так как решаемая задача должна рассматриваться в трехмерном пространстве: времени (t) и декартовых координатах – горизонтальной (x) и вертикальной (y) осях. Приведем математическую модель диффузионно-конвективного распределения технического углерода для этого случая.

В соответствии с предыдущими замечаниями (уравнение (1), краевое условие (6)) моделирующее дифференциальное уравнение выглядит следующим образом:

Посредством замены искомой функции с новой неизвестной функцией G, так что

задача преобразуется к виду, удобному для поиска решения с использованием преобразования Фурье со специальным ядром [4, с. 492]. При этом решение представимо в интегральной форме следующего вида:

области поиска решения [–B,B] [0,B] – дополненная нулями функция p(x,t) из выражения (8).

На рис. 6 представлены результаты расчетов по описанной математической модели и уравнению (9) при следующих значениях параметров: мощность источника горения (мг/c) p(x,t) = 1, x [−a,a]; коэффициент диффузии (см/c) D = 10−3; расчетная область −1≤x ≤1; −1≤y≤ 1; 10−6≤t≤100, при этом x, y измеряются в метрах, а время − в секундах; источник горения находится в области [−5, 5] см; плотность расчетной сетки: 50 × 50 × 300 по осям x, y, t соответственно.

Представленные результаты расчетов на основе математического моделирования позволяют сделать практические выводы:

1.При сравнимых скоростях вертикального и горизонтального движения воздуха (vx = vz = 10−2) происходят пропорциональное размытие пятна сажи вверх и смещение его в сторону движения воздуха.

2.Когда горизонтальная скорость движения воздуха значительно меньше вертикальной (vx = 10−3; vz = 10−2), наблюдается существенное размытие сажи вверх и малозначимое в сторону движения воздуха.

3.При недостаточной вытяжке, по сравнению с горизонтальным движением (vx = 10−2; vz = 10−3), пятно сажи смещается в сторону и незначительно вверх.

ENGINEERING SYSTEMS

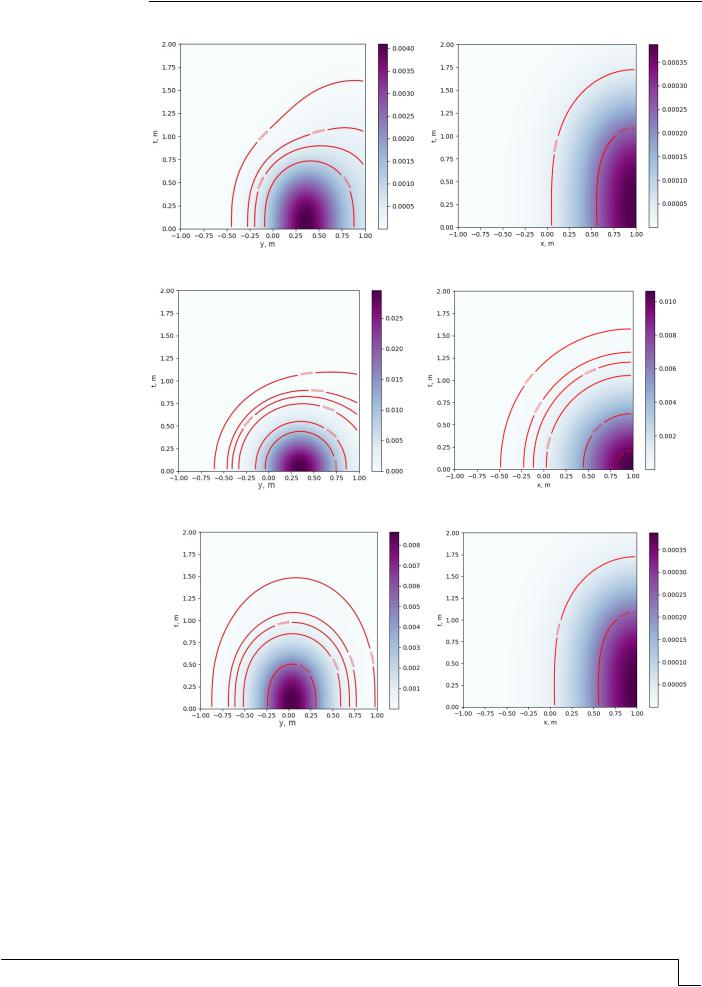

Рис. 6. Распределение сажи во времени по осям Oy (а, в, д) и Ox (б, г, е) при различных

соотношениях скоростей горизонтального и вертикального движения воздуха (см/с):

а, б – vx = vz = 10−2; в, г – vx = 10−2; vz = 10−3; д, е – vx = 10−3, vz = 10−2

Сделанные выводы свидетельствуют о том, что режимы местной вытяжной вентиляции над множеством горящих на подставке свечей должны быть научно обоснованы. В частности, можно предположить, что для обеспечения эффективной работы вертикальной вытяжки воздуха ее мощность должна быть таковой, чтобы скорость вертикального движения воздуха была сравнимой или большей, чем скорость горизонтального потока воздуха.

ИНЖЕНЕРНЫЕ СИСТЕМЫ

В данной работе рассмотрены разработанные математические модели и результаты проведенных численных исследований распределения копоти и сажи в условиях естественной диффузионной конвекции и принудительной вертикальной вытяжки как без учета горизонтального движения воздуха, так и при горизонтальной составляющей конвективного переноса сажи.

Для точного расчета количества технического углерода, выделяющегося из открытого источника горения в замкнутом помещении, а не только интенсивности его распределения в горизонтальной плоскости области горения необходимо рассматривать трехмерную модель конвективной диффузии копоти и сажи при сгорании определенного вещества, в частности, при горении свечей в зале богослужения. При этом важное значение имеет также точность определения параметров, коэффициентов и констант, участвующих в математическом описании процесса горения.

Список литературы

1.Еремкин, А.И. Теоретические и экспериментальные исследования по определению массовой концентрации сажи и копоти в воздухе залов богослужения / А.И. Еремкин, А.Г. Аверкин, И.К. Пономарева [и др.] // Региональная архитектура и строительство. – 2022. – № 1. – С. 84–87.

2.Кузина, В.В. Математическое моделирование процессов переноса пассивной примеси в ограниченном пространстве / В.В. Кузина, А.Н. Кошев // Региональная архитектура и строительство. – 2017. – № 4(33). – С. 133–141.

3.Кузина, В.В. Математическое моделирование распределения конвективного

потока над компактно расположенными точечными тепловыми источниками / В.В. Кузина, А.Н. Кошев, А.И. Еремкин // Региональная архитектура и строительство. – 2022. – № 1(50). – С. 75–80.

4.Будак, Б.М. Сборник задач по математической физике / Б.М. Будак, А.А. Самарский, А.Н. Тихонов. – 4-е изд., испр. – М.: ФИЗМАТЛИТ, 2004. – 689 с.

5.Еремкин, А.И. Разработка и апробация методики расчета воздухообмена на основе определения концентрации сажи и копоти в воздухе при сгорании церковных свечей в православных культовых сооружениях / А.И. Еремкин, А.Г. Аверкин, И.К. Пономарева // Приволжский научный журнал. – 2022. – № 2. – С. 119–127.

References

1.Eremkin, A.I. Theoretical and experimental studies to determine the mass concentration of soot and soot in the air of worship halls / A.I. Eremkin, A.G. Averkin, I.K. Ponomareva [et al.] // Regional architecture and engineering. – 2022. – No. 1. – P. 84–87.

2.Kuzina, V.V. Mathematical modeling of passive impurity transfer processes in a limited space / V.V. Kuzina, A.N. Koshev // Regional architecture and engineering. – 2017. – № 4(33). – P. 133–141.

3.Kuzina, V.V. Mathematical modeling of the distribution of convective flow over compactly located point heat sources / V.V. Kuzina, A.N. Koshev, A.I. Eremkin // Regional architecture and engineering. – 2022. – № 1(50). – P. 75–80.

4.Budak, B.M. Collection of problems on mathematical physics / B.M. Budak, A.A. Samarsky, A.N. Tikhonov. – 4th ed., ispr. – M.: FIZMATLIT, 2004. – 689 p.

5.Eremkin, A.I. Development and approbation of a method for calculating air exchange based on determining the concentration of soot and soot in the air during the combustion of church candles in Orthodox religious buildings / A.I. Eremkin, A.G. Averkin, I.K. Ponomareva // Volga Scientific Journal. – 2022. – No. 2. – P. 119–127.
