ПРИЛОЖЕНИЕ 2
Конструктивные узлы
Рис.24 – устройство эскалатора.
Вид сверху, вид сбоку,
узел А1 – крепление к перекрытию,
узел Б1 – устройство перил
62

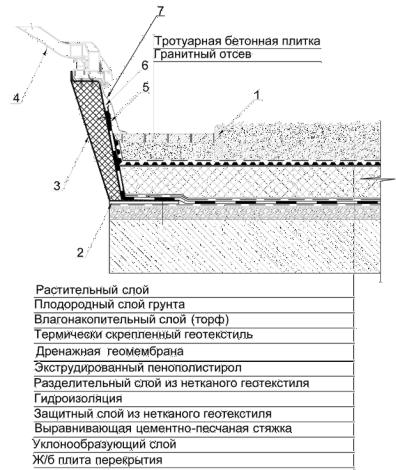

Рис.25 – устройство зенитного фонаря на инверсионной кровле:
1 – бордюрный камень; 2 – уплотнитель из полимерного материала; 3 – короб (основание) фонаря; 4 – купол фонаря; 5 – прижимная планка для крепления ПВХмембраны к коробу; 6 – герметик; 7 – защитный фартук
63
Рис.26 – утепление полов; утепление подвала
Рис.27– крепление фасадных панелей
