ТРЕЩИНОСТОЙКОСТЬ ПОКРЫТИЙ НА ОСНОВЕ ИЗВЕСТКОВЫХ СУХИХ

СТРОИТЕЛЬНЫХ СМЕСЕЙ С ПРИМЕНЕНИЕМ ДОБАВОК ГИДРОСИЛИКАТОВ КАЛЬЦИЯ

В.И. Логанина, И.С. Пышкина, М.А.Чиркина

Представлена рецептура известковой сухой строительной смеси, содержащей синтезированные гидросиликаты кальция. Приведено сравнение свойств покрытия на основе составов, содержащих гидросиликаты кальция, синтезированных в присутствии диатомита и без него. Приведены сведения о напряженном состоянии покрытий в процессе отверждения. Показано, что в покрытии на основе состава с добавкой гидросиликатов кальция, синтезированных с применением диатомита, наблюдаются наибольшие значения внутренних напряжений. Дана оценка модуля упругости, когезионной прочности и трещиностойкости известковых покрытий на основе разработанной сухой строительной смеси.

Ключевые слова: сухие строительные смеси, покрытия, трещиностойкость, внутренние напряжения, прочность

CRACK RESISTANCE OF COATINGS BASED ON LIME DRY MIXES

USING ADDITIVES CALCIUM SILICATE

V.I. Loganina, I.S. Pyshkina, M.A. Chirkina

Submitted a dry lime mix containing synthetic calcium silicate. The comparison of the properties of coatings based on formulations containing calcium hydrosilicates synthesized in the presence of diatomaceous earth without it. The information about the busy state of the coatings during the curing process is given. It is shown that the coating composition based on calcium hydrosilicate additive synthesized using diatomite highest possesses values of the internal stresses. The estimation of the modulus of elasticity of cohesive strength and fracture toughness of lime based coatings on the basis of developed dry construction mix is presented.

Keywords: dry mixes, coating crack resistance, fracture, internal stress, strength

Для реставрации зданий исторической застройки, а также отделки вновь возводимых объектов находят применение известковые составы [1]. С целью регулирования свойств отечественных сухих строительных смесей (ССС) на известковом вяжущем и покрытий на их основе в их рецептуру вводят специальные модифицирующие

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

добавки, в основном поступающие к нам из-за рубежа, что значительно увеличивает себестоимость ССС.

Проведенные ранее исследования [2, 3] доказали эффективность применения гидросиликатов кальция, синтезированных с применением диатомита в качестве модифицирующей добавки, регулирующей структурообразование известковых ССС.

Разработана рецептура известковой ССС, включающая: известь-пушонку, кварцевый песок фракций 0,63–0,315 мм и 0,315–0,16 мм в соотношении 80:20, гидросиликаты кальция, синтезированные в присутствии диатомита, пластификатор Кратасол ПФМ, редиспергируемый порошок Neolith P 4400 и гидрофобизатор Zincum 5.

Цель дальнейших исследований заключалась в оценке трещиностойкости покрытий на основе разработанной ССС. Для сравнения изготавливались образцы, приготовленные с применением добавки гидросиликатов кальция, синтезированной без диатомита [4]. Готовились составы с водоизвестковым отношением В/И=1,2.

В работе применяли гашеную известь (пушонка) с активностью 86 %, диатомит Инзенского месторождения.

Оценка трещиностойкости известковых покрытий оценивалась, исходя из условий:

где εус – усадочные деформации, мм/мм; εпр – предельная растяжимость, мм/мм;

– внутренние напряжения, МПа; Rkog – предел прочности при растяжении, МПа. Усадочные деформации определялись с помощью оптического компаратора ИЗА-2.

Испытание на растяжение (когезионная прочность) проводили по ГОСТ 18299-72 на разрывной машине ИР 5057-50. Расчёт когезионной прочности проводили по результатам испытания не менее четырех образцов каждого состава.

Напряженное состояние отделочного покрытия оценивалось по следующей методике. На диск из алюминиевой фольги диаметром 120 мм и толщиной 0,01 мм наносили отделочные составы толщиной 8 мм. На свободной стороне диска наклеивался тензодатчик с базой 10 мм, показания которого фиксировались микропроцессорной многоканальной тензометрической системой ММТС–64.01. Величина напряжений определялась по формуле

где μ1 – коэффициент Пуассона; h1 – толщина отделочного слоя, м; h2 – толщина подложки, м; E – модуль упругости подложки, МПа; ε – относительная деформация подложки.

На рис.1 представлены кривые изменения внутренних напряжений в процессе отверждения отделочного слоя.

Из рис. 1 видно, что в покрытии на основе состава с добавкой гидросиликатов кальция, синтезированных с применением диатомита, наблюдаются наибольшие значения внутренних напряжений, максимальная величина которых составила σ=0,021 МПа (рис. 1, кривая 1), в то время как у покрытия с добавкой на основе гидросиликатов кальция, синтезированных без диатомита, – 0,018 МПа (рис. 1, кривая 2).

На рис. 2 представлены графики изменения усадочных деформаций покрытий на основе разработанных составов.

Установлено, что добавление в рецептуру ССС модифицирующих добавок на основе гидросиликатов кальция способствует снижению усадочных деформаций. Так, у состава с добавкой гидросиликатов кальция, синтезированных без диатомита, после 98 суток твердения значение усадочных деформаций составило εус=0,026 % (рис. 2, кривая 2), в то время как у состава с добавкой гидросиликатов кальция, синтезированных с применением диатомита, εус=0,024 % (рис. 2, кривая 1).

BUILDING MATERIALS AND PRODUCTS

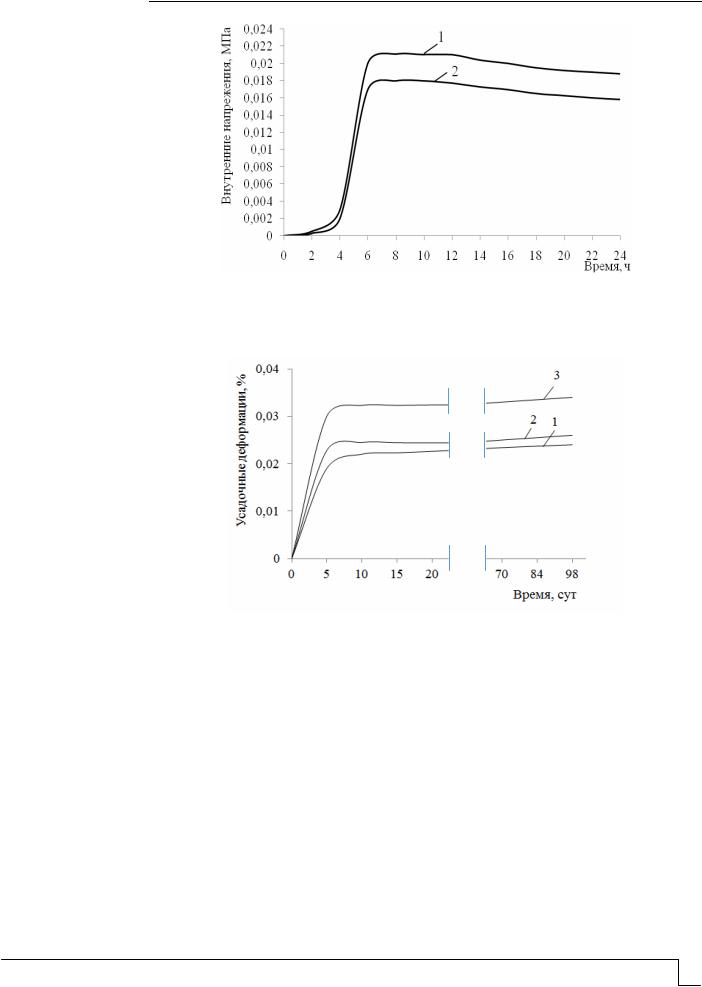

Рис.1. Изменение внутренних напряжений в процессе твердения отделочного слоя: 1 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной в присутствии диатомита; 2 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной без диатомита

Рис. 2. Кинетика усадки покрытий на основе отделочных составов:

1 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной в присутствии диатомита; 2 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной без диатомита; 3 – контрольный состав (без добавок гидросиликатов кальция)

Дополнительно был проведен анализ когезионной прочности покрытий. Когезионная прочность оценивалась по показателю прочности при растяжении Rkog.

Модуль упругости вычислялся по диаграмме «напряжение – деформация» по тангенсу угла наклона к оси абсцисс касательной, проведенной к начальному прямолинейному участку диаграммы (рис. 3).

Анализ приведенных на рис. 3 данных показал, что когезионная прочность и модуль упругости у известковых составов с добавкой на основе гидросиликатов кальция, синтезированной в присутствии диатомита, выше и составляют Rkog=0,39 МПа и Eупр=50 МПа (рис. 3, кривая 1), а у известковых составов с добавкой на основе гидросиликатов кальция без применения диатомита Rkog=0,35 МПа и Eупр=42,5 МПа (рис. 3, кривая 2).

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

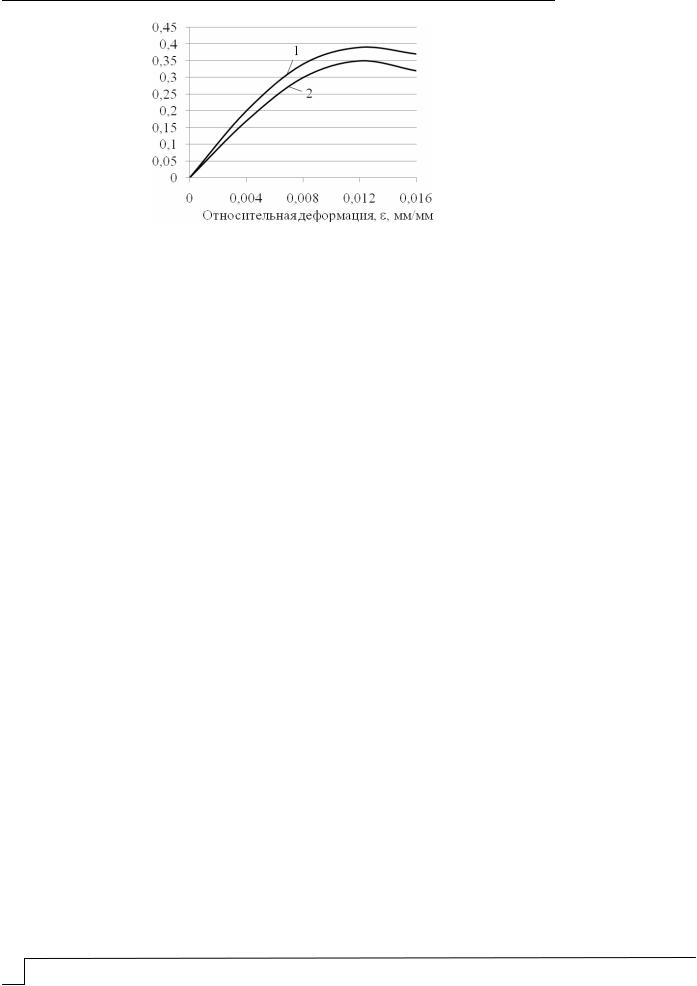

Рис. 3. Изменение относительных деформаций при растяжении известковых покрытий: 1 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной в присутствии диатомита; 2 – известковый состав с добавкой на основе гидросиликатов кальция, синтезированной без диатомита

Таким образом, значение внутренних напряжений, составляющие 0,021 МПа, оказывается значительно меньше значения прочности при растяжении, равного 0,49 МПа, а значение предельной растяжимости, составляющее 0,005 мм/мм, оказывается значительно больше значения усадочной деформации, равного 0,00024 мм/мм. Это обуславливает высокую трещиностойкость покрытий, что способствует повышению их эксплуатационной стойкости.
