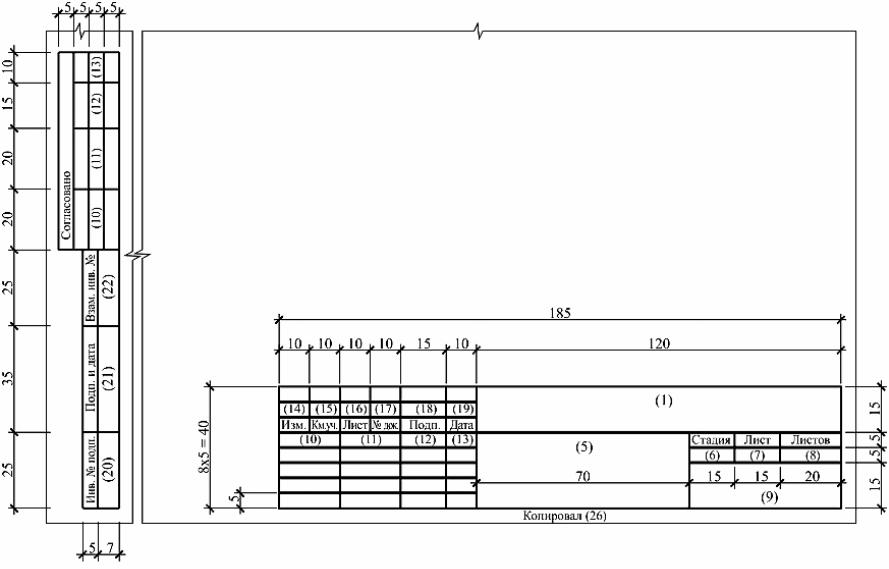

Рис. 4.4. Форма 5 – для всех видов текстовых документов (первые листы)

51

в) в графе 3 – наименование здания (сооружения) и, при необходи? мости, вид строительства (реконструкция, техническое перевоору? жение, капитальный ремонт);

г) в графе 4 – наименование изображений, помещенных на данном листе, в точном соответствии с наименованием на чертеже.

Наименование спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе не указывают;

д) в графе 5 – наименование изделия и/или наименование до? кумента;

е) в графе 6 – условное обозначение стадии проектирования:

П– для проектной документации, в том числе утверждаемой части рабочего проекта;

Р – для рабочей документации; ж) в графе 7 – порядковый номер листа или страницы текстового

документа при двусторонней печати. На документах, состоящих из одного листа, графу не заполняют;

и) в графе 8 – общее число листов документа. Графу заполняют только на первом листе.

На первом листе текстового документа при двусторонней печати указывают общее число страниц;

к) в графе 9 – наименование или различительный индекс орга? низации, разработавшей документ;

л) в графе 10 – характер выполненной работы (разработал, про? верил, нормоконтроль).

В зависимости от стадии проектирования, сложности и значимости документа допускается свободные строки заполнять по усмотрению руководства организации (указать должности лиц, ответственных за разработку документа (чертежа));

м) в графах 11–13 – фамилии и подписи лиц, указанных в графе 10, и дату подписания.

Подписи других должностных лиц и согласующие подписи разме? щают на поле для подшивки листа;

н) в графах 14–19 – графы таблицы изменений; п) в графе 20 – инвентарный номер подлинника;

р) в графе 21 – подпись лица, принявшего подлинник на хранение, и дату приемки (число, месяц, год);

с) в графе 22 – инвентарный номер подлинника документа, взамен которого выпущен подлинник;

т) в графе 23 – обозначение материала детали (графу заполняют только на чертежах деталей);

53

у) в графе 24 – массу изделия, изображенного на чертеже, в кило? граммах без указания единицы измерения. Массу изделия в других единицах измерения приводят с указанием единицы измерения.

П р и м е р : 2,4 т; ф) в графе 25 – масштаб (проставляют в соответствии с ГОСТ

2.302); ш) в графе 26 – подпись лица, копирующего чертеж (при необхо?

димости).

4.4. Масштабы

Масштабы – это отношение размеров изображения предмета к дей? ствительным размерам. Масштабы изображений на чертежах должны выбираться по ГОСТ 2.302?68* из следующего ряда:

масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;

натуральная величина – 1:1;

масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1;

100:1.

При проектировании генеральных планов крупных объектов допус? кается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Чертежи выполняют в оптимальных масштабах с учетом их сложности и насыщенности информацией.

Масштабы на чертежах не указывают за исключением чертежей из? делий и других случаев, предусмотренных в соответствующих стан? дартах СПДС (например при использовании чертежей марки АС в других разделах).

4.5. Линии

Выразительность чертежа зависит от его правильной обводки лини? ями различной толщины и начертания. Для всех отраслей промыш? ленности и строительства установлены наименование, начертание, толщина и основные назначения линий по ГОСТ 2.303?68*.

В соответствии с действующими стандартами видимые контуры и грани предметов изображают сплошной линией (табл. 4.4). Невидимые контуры и грани показывают только тогда, когда это необходимо для пояснения изображаемого предмета и для ограничения числа необходимых изображений.

54

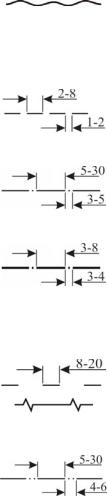

Т а б л и ц а 4 . 4

Линии чертежа и их назначение

55

О к о н ч а н и е т а б л . 4 . 4

В зависимости от толщины линии видимого контура линии чер? тежа и их назначение классифицированы ГОСТ 2.303?68*. Толщину линии видимого контура S (сплошная, основная) выбирают от 0,5 до 1,4 мм, в зависимости от величины и сложности изображения, а также назначения и формата чертежа. Толщину всех остальных линий определяют соотношениями в зависимости от S (см. табл. 4.4).

Толщина линий на данном чертеже должна быть одинакова для всех изображений, вычерчиваемых в одинаковом масштабе (табл. 4.5).

56

–наносят стрелки или засечки;

–обводят заголовки и поясняющие надписи.

После этого чертеж окончательно проверяют и чистят резинкой. Толщины линий обводки для чертежей планов и разрезов приве?

дены в табл. 4.6, а для фасадов – в табл. 4.7.

4.6. Чертежные шрифты и надписи на чертежах

Каждый чертеж сопровождают различными поясняющими надпи? сями. Как буквы, так и цифры должны быть написаны четко, чтобы можно было легко и правильно их прочесть. Надписи наносят от руки карандашом или тушью. При выполнении надписей на чертежах следует применять шрифты и правила, установленные ГОСТ 2.304?81 для всех отраслей промышленности и строительства.

58

Стандартом определены следующие типы шрифтов:

–тип А без наклона с параметрами, приведенными в табл. 4.8;

–тип А с наклоном около 75 с параметрами, указанными в табл. 4.8;

–тип Б без наклона с параметрами, данными в табл. 4.9;

–тип Б с наклоном около 75 с параметрами, приведенными в табл. 4.9.

Ширина букв и цифр указана в табл. 4.10.

Та б л и ц а 4 . 8

Шрифт типа А (d = h/14)

59

Т а б л и ц а 4 . 1 0

Ширина букв и цифр

Термины и определения, приведенные в ГОСТ 2.304'81.

Размер шрифта h – это высота прописных букв в мм, измеряемая по перпендикуляру от основания строки. Высота строчных букв «с» определяется из соотношения их высоты (без выносных элементов) и размера шрифта h: например, с = 7/10 h.

Ширина буквы g – наибольшая ширина буквы, также зависит от размера шрифта h, например g = 6/10 h, или от толщины линии шриф? та d, например g = 6d.

Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.

Вспомогательная сетка – сетка, образованная вспомогательными линиями, в которые вписывают буквы. Шаг вспомогательной линии сетки определяют в зависимости от толщины линий шрифта.

При выполнении надписей можно использовать десять размеров шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Шрифт размера 1,8 при? менять не рекомендуется. Он допускается только для шрифтов типа Б.

Основными требованиями, предъявляемыми к надписи на черте? жах, являются четкость и простота. ГОСТ 2.304?81 устанавливает на? чертания букв и цифр, которые можно разбить на несколько групп.

Выполнение надписей. Прежде чем приступить к выполнению над? писи, надо хорошо изучить конструкцию букв и цифр шрифта, ко?
