4.3. Построение и вычерчивание фасада здания

Виды здания спереди, сзади, справа и слева называют фасадами здания. Если фасад здания выходит на улицу или площадь, его назыH вают главным фасадом; вид на здание сзади называют дворовым фасаH дом, а виды на здание справа и слева – боковыми или торцовыми фасаH дами. Если здание расположено внутри квартала или заводской терриH тории, то все фасады будут дворовыми. Поэтому названия фасадов здаH ния дают по координационным осям по типу "Фасад 1H9" или "Фасад по оси А".

Фасады здания дают представление о форме здания, количестве этажей, о расположении входных дверей, размерах здания, а также об его архитектурном облике.

Исходными документами для компоновки и вычерчивания фасада являются планы и разрезы здания. Все предварительные построения выполняют тонкими линиями.

Последовательность построения следующая.

По плану и разрезу определяют размеры габаритного прямоугольH ника фасада и вычерчивают его в принятом масштабе чертежа. ВычерH чивание фасадов зданий только до оси симметрии не допускается.

На нижней горизонтальной стороне габаритного прямоугольника отмечают положение координационных осей, оконных и дверных проH емов и простенков. Через полученные точки проводят вертикальные прямые. Используемые при этом размеры снимают с плана на отметке 0,000.

На вертикальной стороне габаритного прямоугольника по высотH ным размерам и отметкам, снятым с разреза здания, проставляют отH метки низа и верха оконных и дверных проемов, парапета и т.п. и проH водят горизонтальные прямые.

Построенная сетка вертикальных и горизонтальных прямых опреH деляет основные контуры фасада и проемов.

Вычерчивают оконные переплеты, двери, парапетные ограждения. Наносят линии разрезки стены на панели.

Наносят высотные отметки, проставляют марку координационных осей.

При обводке линий чертежа фасада рекомендуются следующие толщины линий:

–контура земли – 3/2 S;

–контура фасада, проемов, уступов, ступеней и т.п. – S;

–заполнение проемов, разрезки стен – S/2.

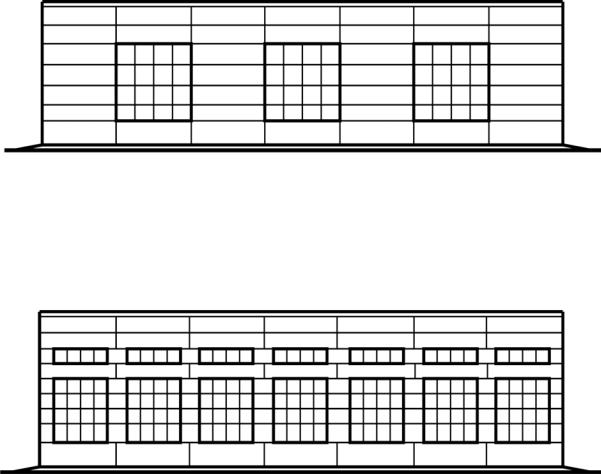

Варианты разрезки стен зданий даны на рис. 4.8.

71

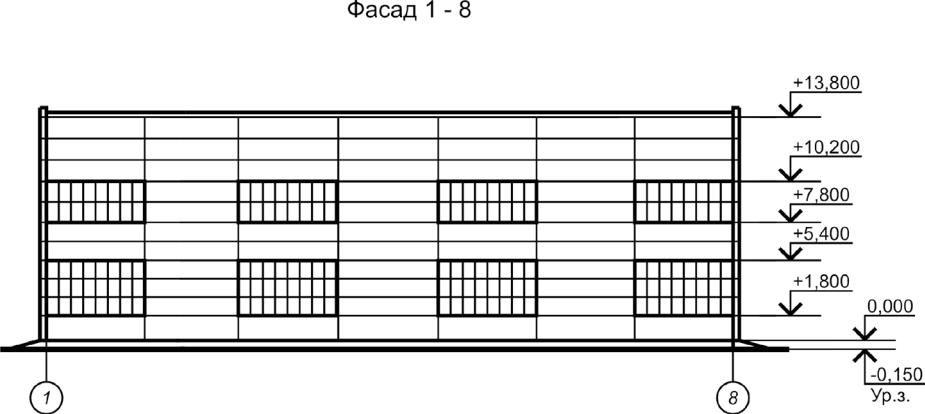

Рис. 4.9. Пример фасада производственного здания

73

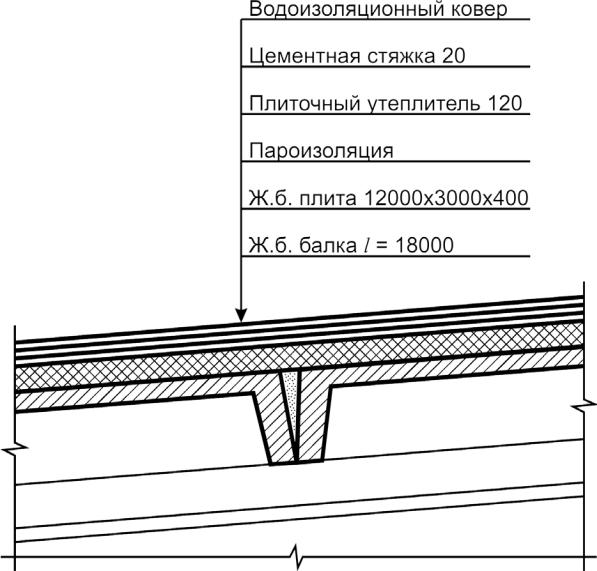

Рис. 4.11. Опирание железобетонных плит на балку

75

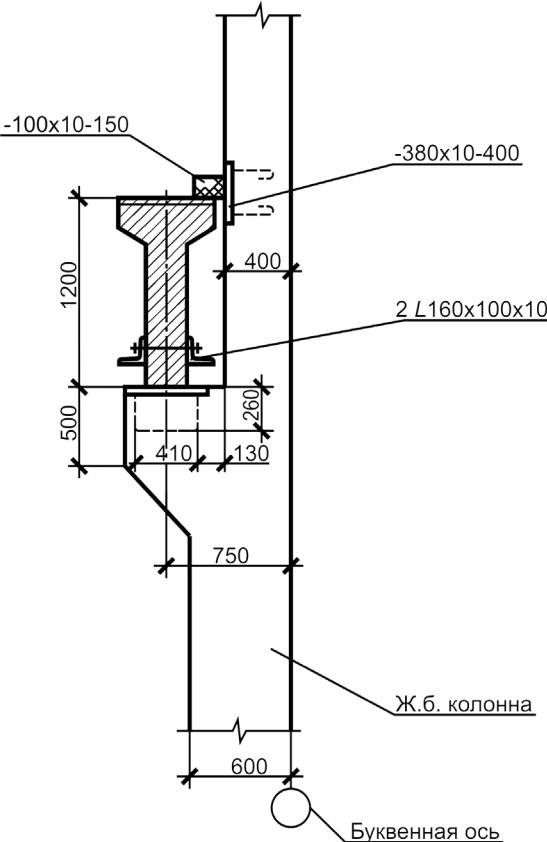

Рис. 4.12. Опирание подкрановых балок на колонну

76

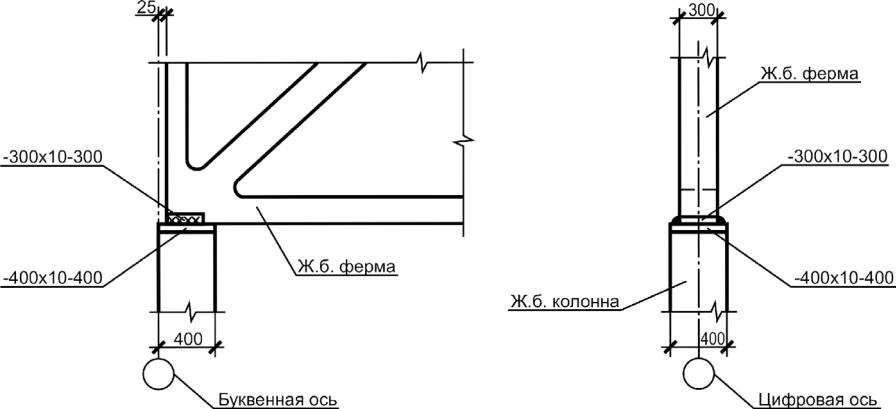

Рис. 4.13. Опирание железобетонной фермы на крайнюю колонну

77

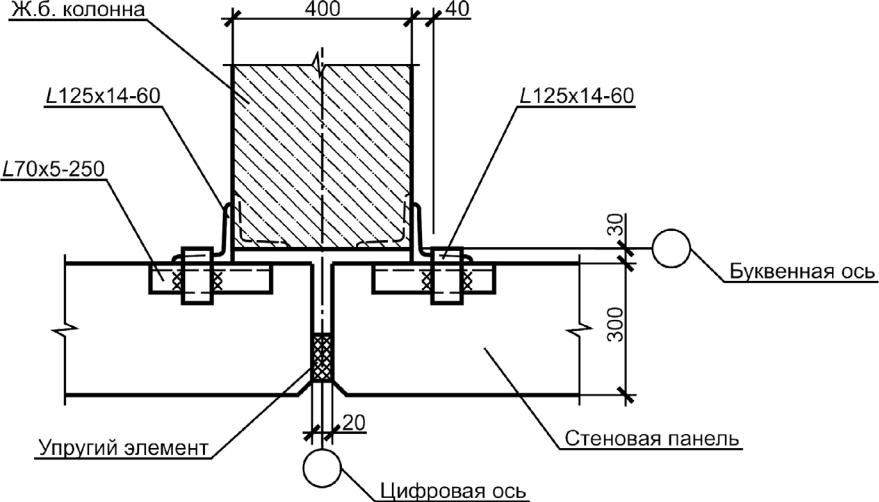

Рис. 4.14. Крепление стеновых панелей

78

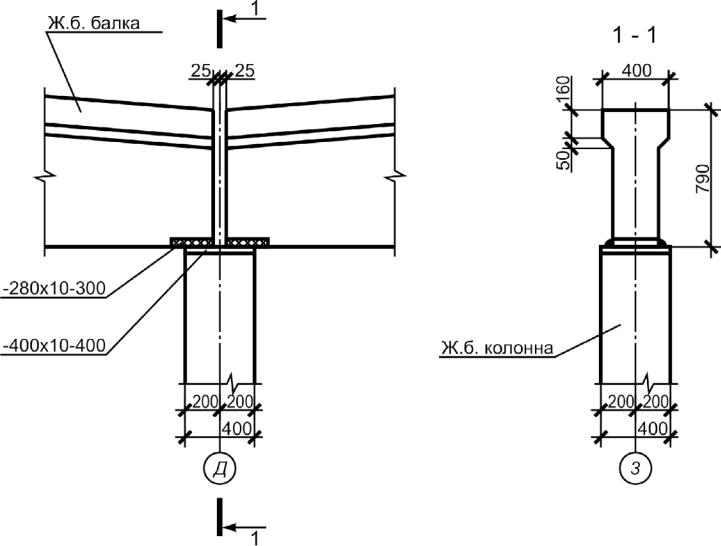

Рис. 4.15. Опирание железобетонных балок покрытия на среднюю колонну

79

4.5. Основные размеры железобетонных конструкций

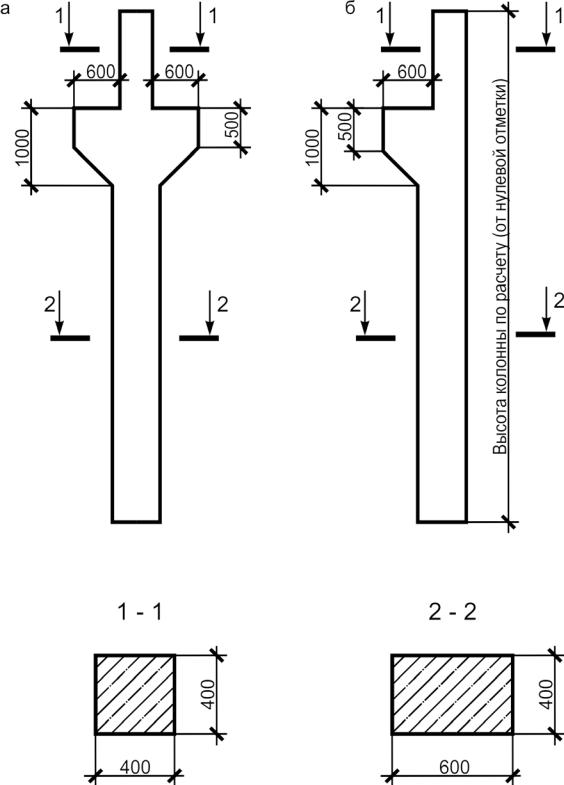

Основные несущие и ограждающие конструкции каркаса произH водственного здания, необходимые для выполнения задания по черчеH нию, приведены на рис. 4.16. На рис. 4.10 даны общий вид и основные размеры железобетонных колонн средних и крайних рядов. Высота этих колонн определяется по следующему расчету. Например, по задаH нию дана отметка уровня головки рельса hгр= 7,2 м. Определяем верхH нюю отметку колонны:

Нв = hгр + hкр = 7,2 + 3 = 10,2 м,

где hкр – расстояние от верха головки кранового рельса до низа несущей конструкции покрытия. Это расстояние необходимо для создания объH ема, безопасного для эксплуатации мостового крана, оно определяется по нормативной литературе и для упрощения принято в данной работе равным 3 м.

Следовательно, высота колонны от уровня пола составит 10,2 м, длина колонны будет несколько больше, так как она вместе с фундаH ментом заглублена ниже нулевой отметки.

На рис. 4.16 показаны балки покрытия, подкрановые балки, стеноH вые панели и плиты покрытия. На рис. 4.17 приведены железобетонные фермы покрытия пролетами 18, 24, 30 м, даны размеры сечений основH ных элементов ферм.

Крановые рельсы назначают в зависимости от грузоподъемности мостового крана по ГОСТ 4121 – 76 (высота рельса от 90 до 190 мм).

80
