Приложение 3

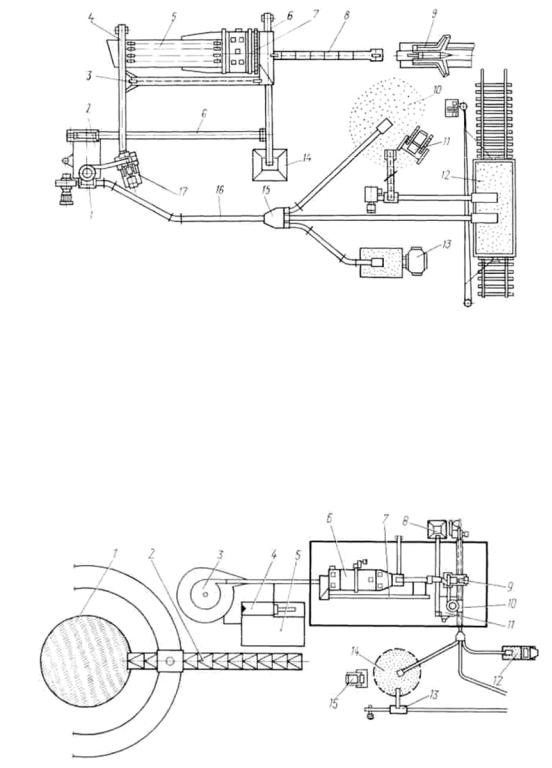

Схема установки УПЩ-ЗА:
1 – пневмотранспортно-погрузочная установка; 2 – щепосортировочная установка; 3 – цепной конвейер для возврата на доокорку; 4 – ленточный конвейер; 5 – лесотранспортер-растаскиватель; 6 – ленточный конвейер для отходов; 7 – окорочный барабан КБ-ЗА; 8 – цепной конвейер для подачи сырья; 9 – гидроколун КГ-8А; 10 – склад открытого хранения щепы;
11 – бульдозер; 12 – вагон; 13 – автощеповоз; 14 – бункер для отходов; 15 – трехпозиционный переключатель трубопроводов; 16 – транспортерный трубопровод; 17 – рубильная машина МРНП-10
Схема установки УПЩ-6Б:
1 – склад короткомерной древесины; 2 – кран лесопогрузчик БКСМ-ИМП2; 3 – тарельчатый питатель; 4 – гидроколун; 5 – площадка для толстомерной древесины;
6 – окорочный барабан КБ-6; 7 – лесотранспортер для возврата лесоматериалов на доокорку; 8 – бункер для отходов; 9 – рубильная машина МРНП-30; 10 – учетчик щепы ЛВ-132; 11 – сортировка щепы СЩ-1М; 12 – автощеповоз; 13 – пневмопогрузчик щепы ВО-59; 14 – склад открытого хранения щепы; 15 – бульдозер
131
Приложение 4
Технологическая схема трехпоточного завода по производству щепы:
1 – тарельчатый питатель; 2 – конвейер подачи сырья; 3 – гидроколун; 4 – стол-загрузчик; 5 – выгрузочный конвейер для окоренного сырья; 6 – окорочный барабан; 7 – загрузочный конвейер; 8 – лесотранспортер отходов; 9 – конвейер-распределитель;
10 – пневмотранспорт щепы; 11 – рубильная машина; 12 – циклон; 13 – сортировка щепы; 14 – лесотранспортер для мелкой и крупной некондиционной щепы; 15 – конвейер для отходов
132
Приложение 5
Технологическая схема цеха производства технологической щепы объемом 20 тыс. м3 в год:
1 – ленточный конвейер; 2 – металлоискатель; 3 – загрузочный лоток; 4 – машина рубильная МРНП-10; 5 – конвейер ленточный для кондиционной
щепы; 6 – полуавтомат заточный; 7 – верстак слесарный; 8 – стол для химических анализов; 9 – анализатор щепы; 10 – сушильный шкаф; 11 – шкаф лабораторный; 12 – технические весы; 13 – стол для анализа фракционного состава щепы; 14 – конвейер ленточный для крупной фракции; 15 – сортировка щепы СЩ-1М; 16 – таль электрическая
133
Приложение 6
Технологическая схема производства арболитовых изделий:
1 – падающий лесотранспортер; 2 – рубительная машина ДУ-2А; 3 – накопительный бункер; 4 – молотковая дробилка; 5 – расходный бункер; 6 – устройство для замачивания дробленок; 7 – скиповый подъемник; 8, 9 – смесители; 10, 11 – укладчики-дозаторы; 12 – вибротележка; 13 – форма с арматурой и закладными деталями; 14 – пресс;
15 – стопы изделий; 16, 19 – кран-балки; 17,18 – конвейеры
134
Приложение 7
Технологическая схема производства арболитовых изделий способом силового вибропроката:
1 – древесные отходы; 2 – ленточный транспортер; 3 – магнитный улавливатель; 4 – рубильная машина; 5 – циклон; 6 – бункер запаса щепы; 7 – вибраторы; 8 – шлюзовой питатель; 9 – молотковая мельница; 10 – вентилятор; 11 – циклонсепаратор; 12 – скребковый транспортер; 13 – вентилятор; 14 – бункер запаса дробленки; 15 – сетчатый контейнер; 16 – товарные весы; 17 – тележка; 18 – ванная для замачивания; 19 – тельфер; 20 – шнековый транспортер; 21 – элеватор;
22 – бункер для щебня: 23 – бункер для песка; 24 – бункер для цемента; 25 – бак для воды; 26 – бак для раствора химической добавки; 27, 28, 29, 30, 31 – дозаторы для щебня, песка, цемента, воды, хим.добавки; 32 – пересыпной бункер;
33 – бетономешалка; 34 – смеситель; 35 – бункер для раствора; 36 – бункер для арболитовой массы; 37 – раствороукладчик; 38 – бетоноукладчик; 39 – арматурное отделение; 40 – металлическая форма; 41 – рольганг прокатного стана; 42 – виброплощадка; 43 – вибровалок; 44 – прокатная секций; 45 – кран-балка; 46 – стопа арболитовых изделий;
47 – камера термообработки; 48 – пост распалубки; 49 – цех доводки арболитовых изделий; 50 – склад готовой продукции; 51 – автопогрузчик
135
Приложение 8
Схема производства цементного фибролита на полуавтоматизированных поточных линиях:
1 – древошерстные станки; 2 – древошерстное отделение; 3 – пневмотранспорт древесной шерсти; 4 – вибростол для минерализации древесной шерсти; 5 – бункера с цементом; 6-дозаторы цемента; 7 – смесительный барабан;
8 – транспортер для подачи шихты; 9 – разравнивающий и сбрасывающий барабаны; 10, 15 – роликовый транспортер; 11 – пресс-формы; 12 – формы с шихтой; 13 – подпрессовывающий барабан; 14 – круглопильный станок; 16 – пресс; 17 – пригрузочная плита; 18 – погрузчик с плитами; 19 – камера твердения; 20 – поперечный транспортер; 21 – сепаратор; 22 – распалубочное устройство; 23 – транспортер для подачи плит на обрезку кромок; 24 – обрезной станок; 25 – элеватор для укладки плит в штабель; 26 – роликовый транспортер; 27 – штабель обрезных плит; 28 – навес для сушки плит
136
Приложение 9 [ 4 ]
Технологические схемы процесса брикетирования древесных отходов различной влажности
Для влажных отходов
Кусковые отходы |
|
|
щепа |
|
Измельче- |
||||
|
ние I стадия |
|
дробленка |
|
|
|
|
||
Для сухих отходов
Кусковые отходы |
|
|
щепа |
|
Измельче- |
||||
|
|
|
||
|
ние I стадия |
дробленка |
||
|
|
|||
|
|
|
опилки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сухие |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
опилки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Доизмельчение |
опилки |
|
|
|
|
Сорти- |
|
|
|
|
|
|
|
|
Пресс |
|
Бункер |
|
|
ровка |
|
Сушка |
|
|
|
|
|
||||
|
|
|
|
|
|
|
Циклон |
||||||||
II стадия |
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Топочное |
|
|
|
|
|||
|
|
|
|
|
|
|
|
устрой- |
|
|
|
|
|||
|
|
|
|
|
|
|
|
ство |
|
|
|
|
|||
|
|
опилки |
|
|
|
|
|
|
СКЛАД |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
опилки |
|
|
Сорти- |
|
|
|
|
|
Доизмельчение |
Бункер |
|
ровка |
|
|
Пресс |
|
СКЛАД |
|
|
|
|
|
|
|
||||
II стадия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
137
Окончание прил. 9 [ 4 ]
Для небольших объемов влажных опилок
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сухие |
|
|
||||||
Кусковые отходы |
|
|
|
|
|
опилки |
|
|
|
|
|
|
|
|
|
опилки |
|
|
|
|
|
|||
Измельче- |
|
|
|
|
|
Сорти- |
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пресс |
|
|
СКЛАД |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
ние I и II |
|
|
|
|
Бункер |
|
ровка |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
стадии |
|
|
|
|
|
|
|
|
|
|
Влажные опилки |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сухие |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
опилки |
|
|
|
|
|
|
|
|
опилки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сушка |
|
|
|
|
Циклон |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Топочное |
|
|
|
|
|
|
|
|
|
|
Для сухих опилок |
|
|
|
|
|
|
|
|
устройство |
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
Сухие |
|
–Сорти- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
опилки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
Пресс |
|
|
|
|
|
СКЛАД |
|
|
|
|
||||||
|
|
ровка |
|
|
|
Бункер |
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
138
ОГЛАВЛЕНИЕ |
|
ПРЕДИСЛОВИЕ....................................................................................................................... |
3 |
ВВЕДЕНИЕ............................................................................................................................... |
5 |
1. ХАРАКТЕРИСТИКА ДРЕВЕСНЫХ ОТХОДОВ............................................................. |
7 |
1.1. Основные термины и понятия.................................................................................. |
7 |
1.2. Номенклатура древесных отходов [18].................................................................... |
9 |
1.3. Классификация древесных отходов....................................................................... |
10 |
1.4. Виды ресурсов древесных отходов [18] ................................................................ |
13 |
2. ИСПОЛЬЗОВАНИЕ ДРЕВЕСНЫХ ОТХОДОВ В КАЧЕСТВЕ УДОБРЕНИЙ.......... |
15 |
3. ПРОИЗВОДСТВО ГЕНЕРАТОРНОГО (ДРЕВЕСНОГО) ГАЗА.................................. |
18 |
4. ПРОИЗВОДСТВО И ИСПОЛЬЗОВАНИЕ ДРЕВЕСНОЙ ЗЕЛЕНИ............................ |
21 |
4.1. Технология выработки древесной зелени............................................................. |
21 |
4.2. Использование древесной зелени........................................................................... |
25 |
4.2.1. Зеленый корм.................................................................................................... |
25 |
4.2.2. Производство клеточного сока........................................................................ |
25 |
4.2.3.Производство витаминной муки...................................................................... |
26 |
4.2.4. Производство хвойно-эфирных масел............................................................ |
29 |
4.2.5. Производство биологически активных препаратов...................................... |
30 |
5. ПРОИЗВОДСТВО ТЕХНОЛОГИЧЕСКОЙ ЩЕПЫ....................................................... |
32 |
5.1. Классификация и назначение щепы....................................................................... |
32 |
5.2. Основные требования, предъявляемые к щепе..................................................... |
33 |
5.3. Технология производства технологической щепы............................................... |
37 |
5.3.1. Подготовка древесного сырья......................................................................... |
37 |
5.3.2. Измельчение древесного сырья....................................................................... |
39 |
5.3.3. Сортирование щепы, доизмельчение крупных частиц и удаление |
|
мелочи............................................................................................................... |
44 |
5.3.4. Учет и отгрузка щепы...................................................................................... |
45 |
5.3.5. Хранение щепы................................................................................................. |
45 |
5.4. Технологические схемы производства щепы........................................................ |
46 |
6. ПРОИЗВОДСТВО ДРЕВЕСНО-ЦЕМЕНТНЫХ КОМПОЗИТОВ................................ |
51 |
6.1. Сырьевые материалы............................................................................................... |
51 |
6.1.1. Целлюлозосодержащий заполнитель. ............................................................ |
51 |
6.1.2. Минеральные вяжущие вещества................................................................... |
58 |
6.1.3. Химические добавки........................................................................................ |
60 |
6.2. Технология производства арболита....................................................................... |
63 |
6.2.1. Общие сведения об арболите .......................................................................... |
63 |
6.2.2.Сырьевые материалы для арболита и требования к ним............................... |
64 |
6.2.3. Технология производства арболита................................................................ |
66 |
6.3. Технология производства цементно-стружечных плит....................................... |
74 |
6.3.1. Общие сведения о цементно-стружечных плитах......................................... |
74 |
6.3.2. Сырьевые материалы и требования к ним..................................................... |
76 |
6.3.3. Технология производства цементно-стружечных плит................................ |
77 |
6.4. Технология производства других видов древесно-цементных композитов..... |
84 |
6.4.1. Технология производства королита................................................................ |
84 |
6.4.2. Технология производства фибролита............................................................. |
87 |
6.4.3. Технология производства ксилолита.............................................................. |
91 |
6.4.4. Технология производства опилкобетона........................................................ |
95 |
6.4.5. Технология производства строительного бруса [1] ...................................... |
97 |
6.4.6. Технология производства гипсоопилочных блоков...................................... |
99 |
139
6.4.7. Технология производства гипсоволокнистых плит.................................... |
100 |
7. ПРОИЗВОДСТВО ТОПЛИВНЫХ БРИКЕТОВ............................................................ |
102 |
7.1. Характеристика брикетов и гранул ..................................................................... |
102 |
7.2. Сырьевые материалы и требования к ним.......................................................... |
105 |
7.3. Технология производства топливных брикетов и гранул................................. |
107 |
7.4. Влияние технологических факторов на свойства брикетов.............................. |
114 |
8. ПРОИЗВОДСТВО ДРЕВЕСНОЙ МУКИ...................................................................... |
117 |
8.1. Общие сведения..................................................................................................... |
117 |
8.2. Сырьевые материалы и требования к ним.......................................................... |
119 |
8.3. Технология производства древесной муки......................................................... |
119 |
8.4. Применение древесной муки................................................................................ |
124 |
БИБЛИОГРАФИЧЕСКИЙ СПИСОК ................................................................................ |
126 |
ПРИЛОЖЕНИЯ.................................................................................................................... |
128 |
Учебное издание
Кислицына Светлана Николаевна Шитова Инна Юрьевна
СПОСОБЫ ПЕРЕРАБОТКИ ОТХОДОВ ДЕРЕВООБРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ
Учебное пособие по направлению подготовки 35.03.02
«Технология лесозаготовительных и деревоперерабатывающих производств»
В авторской редакции Вёрстка Н.В. Кучина
____________________________________________
Подписано в печать 14.06.16. Формат 60х84/16. Бумага офисная «Снегурочка». Печать на ризографе.
Усл. печ. л. 8,14. Уч.-изд. л. 8,75. Тираж 80 экз. Заказ № 401.
Издательство ПГУАС. 440028, г. Пенза, ул. Германа Титова, 28.
140
