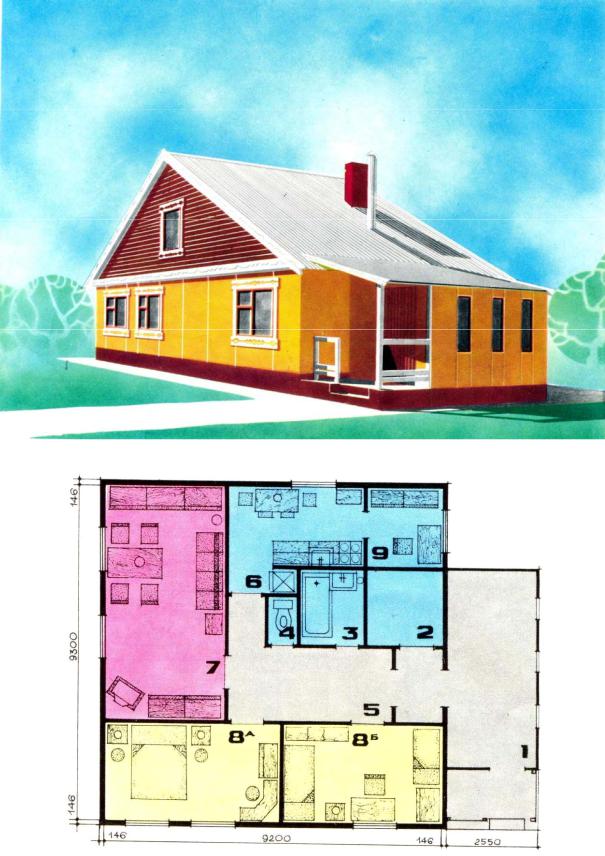

Рис. 2.3. Одноэтажный одноквартирный трехкомнатный жилой дом ТП 101-1-3П
21
Рис. 2.4. Одноэтажный одноквартирный трехкомнатный жилой дом ТП 101-1-3Д
22
Рис. 2.5. Одноквартирный мансардный трехкомнатный жилой дом ТП 101-1-3МП
23
Рис. 2.6. Одноэтажный одноквартирный четырехкомнатный жилой дом ТП 101-1-4МП
24
Рис. 2.7. Одноквартирный мансардный пятикомнатный жилой дом ТП 101-1-5МП
25
Рис. 2.8. Одноквартирный пятикомнатный мансардный жилой дом ТП 101-1-5МД
26
Рис. 2.9. Одноквартирный мансардный жилой дом ТП 101-1-5МПЭ
27
Рис. 2.10. Мансардный одноквартирный четырехкомнатный жилой дом ТП 101-1-4МПЭ
28
Рис. 2.11. Одноэтажный одноквартирный трехкомнатный жилой дом ТП 101-1-3ПР
29
Наружные стены НС по длине и высоте соответствуют габаритным размерам дома. Одна из внутренних панелей ВС тоже имеет размер, равный расстоянию между наружными стенами. Естественно, что все другие внутренние стены ВС в зависимости от планировочного решения дома не будут иметь размер на ширину или длину дома. Однако в процессе изготовления такие панели ВС объединяются в заготовку длиной, равной размеру дома, в процессе изготовления такая заготовка снабжается предварительным разрезом и небольшим участком непропила обшивки, который удаляется после склеивания всей заготовки, разделяя заготовку на отдельные панели ВС.
Кровельные щиты (КЩ) изготовляются цельными на всю длину, так что два наклонно поставленных щита образуют участок крыши на ширину щита, а несколько пар щитов КЩ, уложенных по длине здания, образуют всю крышу.
Таким образом, на весь дом необходимо иметь крупные панели, из них: НС – 4 штуки; ПП – 4 штуки; КЩ – 2 4= 8 штук;
ВС – в зависимости от планового решения дома от 8 до 12 штук (по плановым габаритам).
Кроме указанных панелей необходимо еще иметь несколько доборных «мелких» элементов, без которых невозможна полная отделка дома (карнизные, фронтонные и др. части дома).
На установку (монтаж) указанных панелей бригаде в 4–6 человек требуется один световой день. Все панели имеют полную заводскую отделку и все необходимые монтажные замки для соединения их между собой.
Весь дом собирается на фундаментной плите из крупных панелей полной заводской готовности, включая внутреннюю и наружную отделку, электропроводку, слаботочные сети, инженерные коммуникации и т.п.
Соединение панелей между собой осуществляется на стальных болтах, пропускаемых в заранее просверленные отверстия. Выборка отверстий под болты и отверстий другого назначения (монтажные, под электропроводку и др.) производится на специальном станке, снабженном программным устройством, что обеспечивает высокую точность их установки. Последнее является важным условием нормального проведения монтажных работ при строительстве дома.
Указанные раскрепления панелей позволяют считать узловые соединения их между собой как шарнирные, препятствующие только линейным перемещениям точек в местах взаимного сопряжения панелей.
Поскольку панели дома «крупные», имеют по своей длине дополнительные раскрепления в местах взаимного их пересечения, то ряд панелей дома работают как неразрезные системы.
