3. ВНУТРИДОМОВЫЕ И КВАРТАЛЬНЫЕ СИСТЕМЫ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

Требования к качеству горячей воды приведены на рис. 36, клас5 сификация систем горячего водоснабжения показана на рис. 37, схема систем горячего водоснабжения – на рис. 38, способы приготовления горячей воды на ГВ – на рис. 39, основные элементы систем горячего водоснабжения – на рис. 40, устройство водоразборного узла дано на рис. 41, схемы водоразборных узлов представлены на рис. 42, сани5 тарное оборудование систем горячего водоснабжения приведено на рис. 43.

Требования к качеству горячей воды

температура минимальная 50 оС

температура максимальная 75 С

сухой остаток 1000 мг/л

общая жесткость 7 (мг5экв)л

содержание ионов железа до 1 мг/л

водородный показатель pH = 6–9

количество бактерий на 1 мл3 100

запах 2 баллов

привкус 2

цветность 20 С

мутность 1,5 мг/л

Рис. 36

31

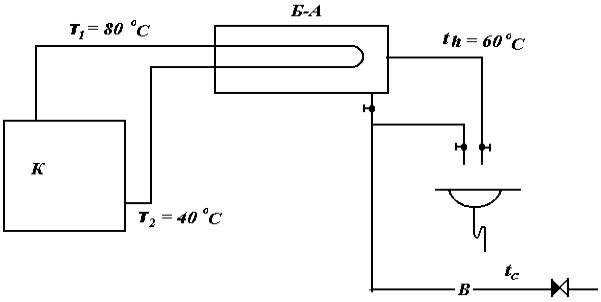

Схема местной системы ГВ представлена на рис. 44.

Рис. 44

Контрольные вопросы и задачи

1.Дайте классификацию систем горячего водоснабжения.

2.Назовите схемы присоединения систем горячего водоснабжения

ктепловым сетям. Приведите одну из схем.

3.Укажите требования, предъявляемые к качеству горячей воды.

4.Объясните, для чего устраивают циркуляцию воды в системах. Когда допускается применение бесциркуляционных систем?

5.Назовите конструктивные элементы систем горячего водоснаб5 жения. Приведите схему.

6.Охарактеризуйте принципы проектирования систем ГВ в зданиях свыше 50 м (более 16 этажей).

7.Приведите схемы водозаборных стояков, дайте пояснение.

8.Назовите современное конструктивное решение водоразборных

узлов.

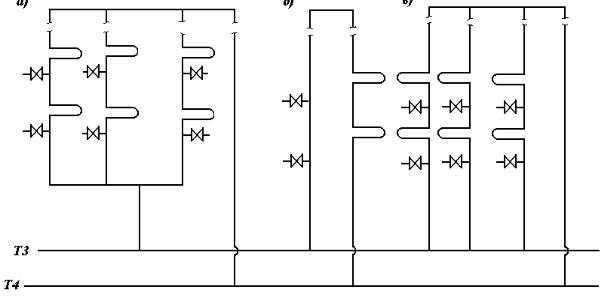

9.Докажите, какая из представленных на рис. 45 схем водоразбор5 ных стояков наиболее эффективна. Почему?

10.Назовите допустимое давление у водоразборных санитарных приборов.

11.Приведите схему современного водоразборного стояка, укажите оборудование.

35

Рис. 45

12.Поясните, от чего зависит расход воды в системе горячего водо5 снабжения. Приведите формулу с пояснением.

13.Поясните, для чего производят гидравлический расчет систем

ГВ.

14.Изложите методику определения диаметра подающего трубо5 провода системы горячего водоснабжения.

15.Изложите методику определения потери давления на отдельных участках сети секционного узла (дайте формулу с пояснением).

16.Укажите, какие режимы рассматриваются при расчете систем

ГВ.

17.Объясните, как увязываются потери давления в системе ГВ, что такое допустимая неувязка.

18.Объясните, для чего закольцовывают стояки систем ГВ и как определяют диаметры перемычек.

19.Определите циркуляционный расход в системах ГВ.

20.Укажите допустимые потери давления в секционных узлах при расчетном циркуляционном расходе.

21.Как рассчитать диаметр диафрагмы? От чего он зависит?

22.Изложите методику определения диаметра циркуляционного трубопровода?

23.Определите, допустимы ли потери давления в секционном узле, если в подающей части стояка при прохождении циркуляционного расхода потери составляют 30 КПа , а в циркуляционном – 50 КПа .

36

24. Определите, увязаны ли секционные узлы (рис. 46) или нет, ес5 ли потери через секционный узел № 1 составляют 50 КПа ,H2 30 КПа , H3 40 КПа .

Рис. 46

25. Что такое секционный узел? Приведите схему и дайте поясне5 ние.

37

4. МЕТОДИКА РАСЧЕТА ВНУТРИДОМОВЫХ СИСТЕМ ГВ

Задачи расчета приведены на рис. 47.

Задачи расчета

расчет подающих трубопроводов в режиме водоразбора

расчет подающих трубопроводов в режиме циркуляции

расчет циркуляционных трубопроводов

Рис. 47

Расчетные зависимости

Определение расчетного расхода воды на стояке:

38

Расход циркуляционной воды:

Располагаемое падение напора, м, для циркуляционных трубо5 проводов узла:

Hstcir Huzcir Huzpl ;

Huzcir 3...6 м (для закрытых),

Huzcir 2,0 м (для открытых).

Основные формулы расчета местных систем ГВ

Располагаемая разность напоров, мм:

H cir h 1 2 .

Объем циркулирующей воды, м3/с:

Производительность генератора тепла, Вт:

Поверхность змеевика в баке, м2:

39

5. РЕЖИМЫ РЕГУЛИРОВАНИЯ СИСТЕМ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ

Методы регулирования водяных систем приведены на рис. 48, гра5 фики регулирования – на рис. 49.

Методы регулирования водяных систем

Регулирование паровых систем

изменение температуры конденсации путем дросселирования

прерывистое (пропусками)

Рис. 49
