.pdfНа площадке насосной станции сооружаются подъездные асфальтированные дороги шириной 3,0 м с площадками для разгрузки или погрузки оборудования.
11.РЕКОМЕНДАЦИИ ПО ТЕМАТИКЕ УНИРС
Ñцелью расширения кругозора студентов в состав проекта по рекомендации преподавателя могут быть введены элементы научного исследования как составной части учебной научно-исследовательс- кой работы студентов (УНИРС), в соответствии с учебным планом специальности.
В качестве тем для УНИРС в составе проекта могут быть предложены следующие:
1. Разработка дополнительного варианта выбора насосов с тех- нико-экономическим сравнением разработанных вариантов.
2. Выбор насосов с учетом возможности регулирования частоты вращения рабочих колес насосов.
3. Разработка дополнительного варианта залива насосов водой перед пуском в работу и сравнение с основным вариантом.
4. Расчет сужающего устройства расходомера.
41
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.ÑÍèÏ 2.04.02–85*. Водоснабжение. Наружные сети и сооружения [Текст]. – М.: Стройиздат, 1996.
2.Шевелев Ф.А. Таблицы для гидравлического расчета водопроводных труб [Текст]: справ. пособие / Ф.А. Шевелев, А.Ф. Шевелев. – М.: Стройиздат, 1995. – 176 с.
3.Справочник монтажника. Монтаж систем внешнего водоснабжения и канализации [Текст]/ под ред. А.К. Перешивкина. – Изд. 3-е, перераб. и доп. – М.: Стройиздат, 1979. – 430 с.
4.Строительный каталог. Раздел 86. Насосы центробежные типов К, КМ, ЦВЦ, 1Д, СМ, СМС, СД, ЦМК [Текст].– М.: ГПИ СантехНИИпроект, 1991, 1992, 1999.
5.Турк, В.И. Насосы и насосные станции [Текст]: учебник для вузов / В.И. Турк, А.В. Минаев, В.Я. Карелин. – М.: Стройиздат, 1976. – 340 с.
6.Лобачев, П.В. Насосы и насосные станции [Текст] / П.В. Лобачев. – М.: Стройиздат, 1990. – 320 с.
7.Репин, Б.Н. Водоснабжение и водоотведение. Наружные сети
èсооружения [Текст] / Б.Н. Репин, С.С. Запорожец, В.Н. Ереснов. – М.: Высшая школа, 1995. – 431 с.
8.Абрамов, Н.Н. Водоснабжение [Текст] / Н.Н. Абрамов. – М.: Стройиздат, 1982. – 440 с.
9.Карасев, В.В. Насосы и насосные станции [Текст] / В.В. Карасев. – Минск: Вышейшая школа, 1979. – 286 с.
10.Рычагов, В.В. Проектирование насосных станций и испытание насосных установок [Текст] / В.В. Рычагов, А.А. Третьяков, М.М. Флоринский. – М.: Колос, 1971. – 320 с.
11.Проектирование насосных станций и испытание насосных установок [Текст] / под ред. В.Ф.Чебаевского. – М.: Колос, 1982. – 320 с.
12.Справочник по гидравлическим расчетам [Текст] / под ред. П.Г. Киселева. – М.: Энергия, 1974. – 313 с.
42
ПРИЛОЖЕНИЯ
Ï ð è ë î æ å í è å 1
Количество резервных агрегатов в насосных станциях для рабочей группы насосов
Количество |
Количество резервных агрегатов в насосных |
||||
рабочих |
|
станциях для категории |
|
||
агрегатов |
I |
|
II |
|
III |
одной группы |
|
|
|
|
|
Äî 6 |
2 |
|
1 |
|
1 |
Свыше 6 до 9 |
2 |
|
1 |
|
– |
9 |
2 |
|
2 |
|
– |
Ï ð è ë î æ å í è å 2
Скорости движения воды в трубопроводах насосных станций
Диаметр труб, |
Скорость движения воды в трубопроводах |
|
ìì |
насосных станций, м/с |
|
|
всасывающие |
напорные |
Äî 250 |
0,6 – 1 |
0,8 – 2 |
Свыше 250 до 800 |
0,8 – 1,5 |
1 – 3 |
Свыше 800 |
1,2 – 2 |
1,5 – 4 |
43
Ï ð è ë î æ å í è å 3
Размещение оборудования и определение размеров машинного зала
Ï ð è ë î æ å í è å 4
Габаритные размеры трансформаторов
Òèï |
|
трансформатора |
ширина |
ÒÌ 25/6 –10 |
440 |
ÒÌ 40/6 –10 |
465 |
ÒÌ 63/6 –10 |
530 |
ÒÌ 100/6 –10 |
800 |
ÒÌ 160/6 –10 |
1000 |
ÒÌ 250/6 –10 |
1040 |
ÒÌ 400/6 –10 |
1120 |
ÒÌ 630/6 –10 |
1275 |
ÒÌ 1000/6 –10 |
1260 |
Размеры, мм |
|
длина |
высота |
1120 |
1210 |
1075 |
1250 |
1075 |
1385 |
1150 |
1445 |
1250 |
1585 |
1265 |
1720 |
1345 |
1800 |
1750 |
1950 |
1850 |
2270 |
Марка – трансформатор масляный; 25 – мощность, кВ А; 6–10 – напряжение высокой стороны, кВ; напряжение низкой стороны для 6 и 10 кВ – 0,4 и 0,23 кВ соответственно.
45
Ï ð è ë î æ å í è å 5 |

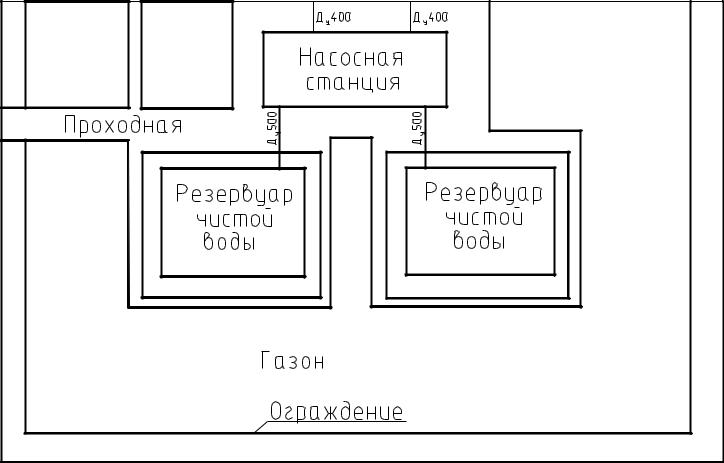

Генплан насосной станции второго подъема |
46 |
|
ОГЛАВЛЕНИЕ |
|
ВВЕДЕНИЕ ............................................................................. |
3 |
|
1. |
ЗАДАЧИ ПРОЕКТИРОВАНИЯ............................................. |
4 |
2. |
ОФОРМЛЕНИЕ ПРОЕКТА .................................................. |
4 |
3. ВЫБОР МАРКИ И КОЛИЧЕСТВА НАСОСНЫХ АГРЕГАТОВ6
3.1. Определение расхода насосной станции ............................ |
6 |
3.2. Выбор количества рабочих насосов и определение |
|
расчетного расхода ......................................................... |
8 |
3.2.1. Выбор насосов для водопроводных систем |
|
без напорно-регулирующей емкости......................... |
9 |
3.2.2. Выбор насосов при принятой |
|
напорно-регулирующей емкости на сети.................. |
11 |
3.2.3. Выбор насосов при неограниченной напорной |
|
емкости на сети .................................................... |
13 |
3.3. Определение расчетного напора рабочего насоса............... |
14 |
3.4. Выбор типа и марки рабочего насоса. |
|
Резервные насосы. ......................................................... |
16 |
3.5. Особенность расчета подачи и напора, развиваемых |
|
пожарными насосами ..................................................... |
18 |
3.6. Определение объема регулирующих емкостей: |
|
резервуара чистой воды, бака водонапорной башни........... |
22 |
4. ВЫБОР И РАСЧЕТ ВСАСЫВАЮЩИХ |
|
И НАПОРНЫХ ТРУБОПРОВОДОВ................................... |
23 |
6. ВЫСОТНОЕ РЕШЕНИЕ НАСОСНОЙ СТАНЦИИ ............... |
27 |
6.1. Определение отметки оси насоса ..................................... |
27 |
6.2. Определение отметки пола машинного |
|
зала насосной станции.................................................... |
28 |
6.3. Определение высоты наземной части машинного зала ....... |
29 |
7.РАСПОЛОЖЕНИЕ НАСОСНЫХ АГРЕГАТОВ
ÈОПРЕДЕЛЕНИЕ ОСНОВНЫХ РАЗМЕРОВ ЗДАНИЯ
НАСОСНОЙ СТАНЦИИ .................................................... |
31 |
8. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ НАСОСНОЙ |
|
СТАНЦИИ......................................................................... |
33 |
8.1. Вакуум-насосы .............................................................. |
33 |
8.2. Дренажные насосы ........................................................ |
34 |
8.3. Подъемно-транспортное оборудование ............................. |
35 |
8.4. Расходомеры................................................................. |
35 |
47
9. ЭЛЕКТРООБОРУДОВАНИЕ НАСОСНОЙ СТАНЦИИ ........ |
36 |
|
|
9.1. Подбор электродвигателей ............................................. |
36 |
|
9.2. Трансформаторы и схемы электроснабжения.................... |
37 |
10. |
РАЗРАБОТКА ГЕНПЛАНА НАСОСНОЙ СТАНЦИИ .......... |
40 |
11. |
РЕКОМЕНДАЦИИ ПО ТЕМАТИКЕ УНИРС...................... |
41 |
БИБЛИОГРАФИЧЕСКИЙ СПИСОК....................................... |
42 |
|
ПРИЛОЖЕНИЯ ..................................................................... |
43 |
|
