Способ монтажа воздуховодов следует выбирать в зависимости от их положения (горизонтальное, вертикальное), размещения относительно конструкций (внутри или снаружи здания, у стены, у колонн, в межферменном пространстве, в шахте, на кровле здания) и характера здания (одноили многоэтажное, промышленное, общественное и т.п.).

В качестве фасонных частей сложной геометрической формы, а также для присоединения вентиляционного оборудования, воздухораспределителей, шумоглушителей и других устройств, расположенных в подшивных потолках, камерах и т.п., следует применять гибкие воздуховоды из стеклоткани СПЛ, металлотканевые, алюминиевой фольги и др. Приме-

172

нение гибких воздуховодов в качестве прямых звеньев не допускается. В целях снижения аэродинамического сопротивления детали из гибких рукавов в смонтированном положении должны иметь минимальную степень сжатия.

Монтаж металлических воздуховодов должен производиться, как правило, укрупненными блоками в следующей последовательности: разметка мест установки средств крепления воздуховодов; установка средств крепления; согласование со строителями мест расположения и способов крепления грузоподъемных средств; установка грузоподъемных средств; доставка к месту монтажа деталей воздуховодов; проверка комплектности и качества доставленных деталей воздуховодов; сборка деталей воздуховодов в укрупненные блоки; установка блока в проектное положение и закрепление его; установка заглушек на верхних торцах вертикальных воздуховодов, расположенных на высоте до 1,5 м от пола.

Длина блока определяется размерами сечения и типом соединения воздуховодов, условиями монтажа и наличием грузоподъемных средств. Длина укрупненных блоков горизонтальных воздуховодов, соединяемых на фланцах, не должна превышать 20 м.

Схемы организации рабочей зоны при монтаже воздуховодов даны на рис. 4.5-4.8.

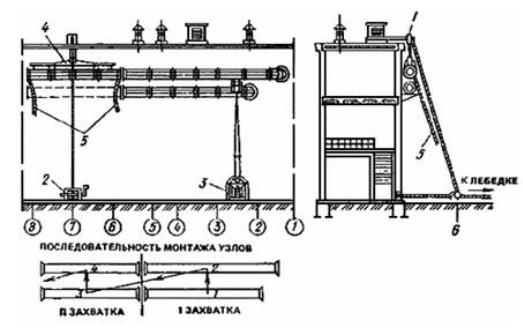

Рис. 4.5. Схема организации рабочей зоны при монтаже воздуховодов по наружной стене здания:

1 – консоль с блоком; 2 – лебедка; 3 – автогидроподъемник; 4 – траверса; 5 – оттяжка; 6 – блок

173

электромонтажной организации. Комплексное опробование оборудования производится заказчиком с участием представителей проектных и подрядных строительных организаций. Монтажные специализированные организации совместно с эксплуатационным персоналом обеспечивают круглосуточное дежурство для наблюдения за работой и правильной эксплуатацией оборудования. Индивидуальные испытания систем вентиляции и кондиционирования воздуха допускаются лишь после полной сборки и установки вентиляционного оборудования, монтажа ограждений движущихся частей, проверки состояния электропроводки, заземления и правильности подключения электропитания. Перед началом комплексного испытания и регулировки системы вентиляции и кондиционирования воздуха необходимо убедиться в отсутствии людей в кондиционерах и приточных камерах, а также удалить все посторонние предметы и инструменты из воздуховодов, фильтров, циклонов. Если при производстве предпусковых испытаний систем вентиляции и кондиционирования воздуха обнаружены посторонние шумы или вибрация оборудования, превышающая допустимую, следует немедленно прекратить испытания. После отключения от электропитания вентиляционного оборудования нельзя влезать и входить внутрь воздуховодов, бункеров и укрытий до полной остановки оборудования. После окончания предпусковых испытаний и регулировки, а также во время перерывов (окончание работ, обед) вентиляционное оборудование должно быть отключено от электропитания.

4.9. Требования к качеству и приемке работ

На всех этапах работ необходимо выполнять производственный контроль качества строительно-монтажных работ, который включает в себя входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль промежуточных и окончательных циклов работ. Состав контролируемых показателей, объем и методы контроля должны соответствовать требованиям СНиПа.

Контроль качества строительно-монтажных работ должен осуществляться специалистами или специальными службами, оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля. При входном контроле рабочей документации должна производиться проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ. При входном контроле строительных конструкций, изделий, материалов

176

и оборудования следует проверять внешним осмотром их соответствие требованиям стандартов или других нормативных документов и рабочей документации, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов. Результаты входного контроля фиксируются в Журнале учета результатов входного контроля по форме:

ГОСТ 24297-87*, прил. 1.

Операционный контроль осуществляется в ходе выполнения строительных процессов или производственных операций с целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению:

1.Качество производства работ обеспечивается выполнением требований технических условий на производство работ, соблюдением необходимой технической последовательности при выполнении взаимосвязанных работ, техническим контролем за ходом работ.

2.При операционном контроле следует проверять соблюдение заданной в проектах производства работ технологии выполнения строительномонтажных процессов; соответствие выполняемых работ рабочим чертежам, строительным нормам и правилам.

3.Особое внимание следует обращать на выполнение специальных мероприятий при строительстве на просадочных грунтах, в районах с оползнями и карстовыми явлениями, вечной мерзлоты, а также при строительстве сложных и уникальных объектов.

4.Контроль и оценку качества работ при монтаже системы вентиляции выполняют в соответствии с требованиями нормативных документов.

4.10. Расчет показателей по разработке проекта производства работ по монтажу отдельных систем вентиляции

Цель расчета основных показателей – систематизация, закрепление и расширение теоретических и практических знаний в области организации

ипланирования монтажа систем вентиляции промышленных и гражданских зданий, а также практического применения их.

Расчеты содержат основные элементы проекта производства работ (ППР) по монтажу системы вентиляции, раскрывают вопросы выбора способов производства работ, методов организации производства, разработки и оптимизации календарного графика выполнения работ, монтажного плана

идругие.

177

4.10.1. Структура основных расчетов по монтажу системы вентиляции

1. Состав пояснительной записки 1.1.Задание на расчет показателей по монтажу систем вентиляции.

Исходные данные.

1.2.Введение.

1.3.Разработка проекта производства работ по монтажу отдельных систем вентиляции промышленных и гражданских зданий:

а) организация подготовки монтажа; б) определение объемов выполняемых работ;

в) проектирование строительного генерального плана (монтажного плана);

г) выбор методов производства работ; д) определение трудоемкости работ;

е) календарное планирование производства работ; ж) определение сметной стоимости работ;

з) техника безопасности и противопожарные мероприятия; и) расчет технико-экономических показателей ППР.

1.4.Разработка сводного календарного плана монтажа вентсистем на комплексобъектовспециализированнойстроительно-монтажнойорганизации:

а) уточнение исходных данных на программу работ по объемам СМР и трудозатратам;

б) формирование частных звеньев (бригад) по специализации выполняемых работ, их количественному составу для монтажа вентсистем поточным методом;

в) разработка проекта сводного календарного плана работ (линейного графика движения бригад и циклограммы потока);

г) корректировка проекта сводного календарного плана работ с учетом принятых ограничений;

д) сравнительный анализ основных технико-экономических показателей сводного календарного плана и его окончательного варианта.

2. Графическая часть работы.

2.1.Календарный график монтажа (линейный, сетевой, циклограмма).

2.2.График потребности в трудовых ресурсах.

2.3.График работы основных машин и механизмов.

2.4.График поставки оборудования и монтажных изделий.

2.5.Интегральный и дифференциальный графики освоения сметной стоимости СМР.

2.6.Строительный генеральный план (монтажный план);

2.7.Элементы технологической карты на работу по монтажу системы вентиляции.

2.8.Технико-экономические показатели ППР.

178

Примечание. Структура разделов по основным расчетам является рекомендуемой и может уточняться преподавателем в задании.

В расчетно-пояснительную записку входят: титульный лист, задание на выполнение основных расчетов, оглавление, перечень используемой литературы; объем должен составлять не менее 20–25 страниц. Графическая часть оформляется на листах ватмана и содержит: первый лист – календарный график монтажа и соответствующие ему графики, техникоэкономические показатели (ТЭП); второй лист – монтажный план, элементы технологической карты по основным монтажным работам, аксонометрическую схему монтируемой вентсистемы.

4.10.2. Исходные данные для выполнения основных расчетов

Варианты исходных данных для выполнения работы представлены в табл. 4.2 и определяют индивидуальные исходные данные монтируемой вентиляционной системы и соответствующие аксонометрические схемы монтируемых приточных и вытяжных систем, представленных в прил. 6).

4.10.3. Рекомендации по выполнению основных частей проекта производства работ

по монтажу отдельных систем вентиляции

Организация подготовки производства к монтажным работам

В этом разделе следует отразить структуру и содержание подготовки строительного производства к выполнению строительно-монтажных работ на объекте, а именно: заключение договоров субподряда; организация поставки на строительство оборудования, конструкций, материалов и готовых изделий; определение порядка приемки субподрядчиками объекта под монтаж у генподрядных строительных организаций; разработка схем подготовки объекта под монтаж, а также другие вопросы, которые уточняются руководителем курсовой работы. В обязательном порядке в этом разделе под принятые аксонометрические схемы вентиляционной системы проектируются архитектурно-планировочные решения зданий и сооружений, где эти системы монтируются. Результатом такого проектирования должен быть план здания, его разрезы с указанием основных размеров, отметок и делением объекта на технологические захватки.

179

Таблица 4.2

Исходные данные
