Возведение конструкции стен и ножа монолитных ж/б опускных колодцев. Стены при глубине колодца до 10 м возводят сразу на полную высоту. Арматуру делают из пространственных армоблоков и сеток. Монтируют кранами на высоту одного слоя бетонирования, последующие пояса арматуры устанавливают после бетонирования нижнего яруса. Бетонирование производят последовательно по периметру слоями толщиной 20–50 см, уплотняя глубинными вибраторами. Под понятием «нож» подразумевается вся нижняя часть стен колодца с наклонной внутренней гранью, включая и стальную окантовку. Наиболее часто применяются стальные сварные конструкции с легкой металлической окантовкой для ж/б колодцев.

Гидроизоляция ножевой части. Применяется металлическая и торкрет-гидроизоляция для увеличения водонепроницаемости и усиления конструкции.

Погружение колодца и выемка грунта в отвал. Колодец снимается с временного основания и под действием силы собственного веса и режущего ножа начинает погружаться в землю. Разработку грунта в колодце производят экскаваторами и бульдозерами с выдачей грунта на поверхность кранами. В малых колодцах (R< 2 м) землю копают вручную. Землеройные машины в колодец опускают по частям с помощью башенных кранов и монтируют в забое. По окончании работ также поднимают их на поверхность. Подъемными сосудами для грунта служат кузова автосамосвалов емкостью 1,5–2,5 м3. При погружении колодцев важными задачами являются систематическое определение точных замеров положения колодца в пространстве, а также контроль за напряжением в арматуре. Выравнивание образующихся кренов производят подработкой грунта с высокой зависшей стороны, при этом под нож опережающей стороны стенки колодца подводят подкладки.

Приготовление и подача глинистого раствора в застенное пространство. Глинистый раствор используется для удержания грунтов от соприкосновения с боковой поверхностью опускаемого колодца. Основное требование, предъявляемое к глинистому раствору, заполняющему прорезь, образованную при изготовлении нижней части сооружения на высоту 2–3 м немного шире основного сооружения, чтобы по всему периметру образовался отступ шириной до 15 см, сводится к обеспечению устойчивости грунтовой стенки против её обрушения в течение периода опускания колодца до проектной отметки. Для выполнения этого требования глинистый раствор должен иметь избыточный удельный вес по отношению к грунтовой воде с целью создания повышенного гидростатического давления на стенки прорези; образовывать на грунтовой стенке пленку, препятствующую излишним потерям глинистого раствора, сохранять стабильность всех свойств на период использования раствора.

151

Окончание прил. 3

Устройство дренирующего слоя, монолитного ж/б днища и его гидроизоляция. Днище в колодцах, погружаемых с водоотливом, устраивают посуху. Грунт в основании забоя утрамбовывают и планируют с организацией стока воды к приямку. Укладывают дренирующий щебеночный слой. В приямок устанавливают металлический патрубок, через который производят откачку появляющихся грунтовых вод на протяжении изготовления днища. По дренажу укладывают бетонную подготовку, наклеивают гидроизоляцию (количество слоев которой зависит от категории помещения) и защищают её бетонной стяжкой. Ж/б плита днища бетонируется поблочно в два яруса.

Отделочные работы. Под ними подразумевается улучшенное оштукатуривание поверхностей. Перед этим необходимо подготовить поверхности и приготовить сам раствор. Специальная штукатурка предназначена для защиты конструкций и помещений от влаги высоких температур, кислот, щелочей и других вредных воздействий. Улучшенная штукатурка устраивается из трех слоев: обрызга, грунта и накрывочного слоя (общая толщина около 15 мм)

Устройство фундамента под оборудование. Фундамент делают из монолитного ж/б, он не должен иметь поверхностных трещин, поврежденных углов и оголенной арматуры. На фундаменте должна быть закреплена металлическая пластина, на которую нанесены осевые и высотные отметки. Размеры фундамента под насос выбираются из каталогов в соответствии с выбранной маркой насоса.

152

Приложение 4

Нормативы потребности во временных административных и культурно-бытовых зданиях на стройплощадке

Примечание. Площадь помещения для приема пищи должна быть не менее 12 м2.

153

Приложение 5

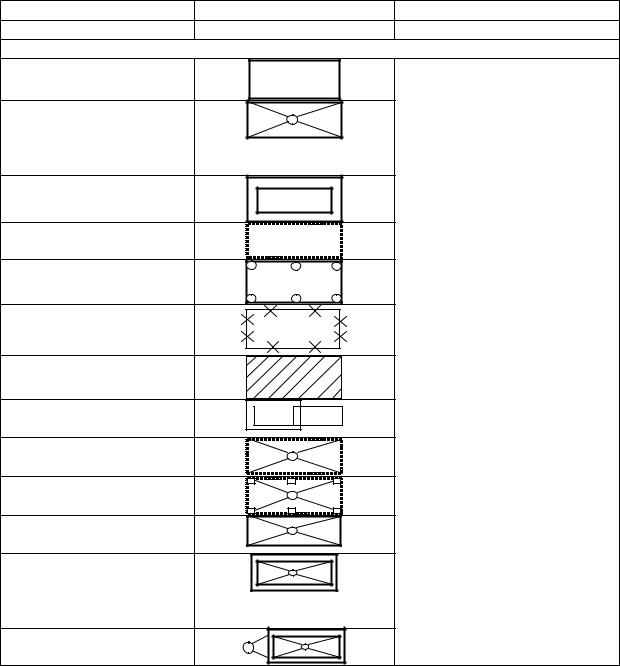

Условные обозначения элементов стройгенплана

Здания, подлежащие сносу

Здания подлежащие реконструкции

Здания подлежащие расширению Временные здания:

– неинвентарные

– неинвентарные, типа навес

– инвентарные сборноразборные

– инвентарные мобильные контейнерные со съёмной ходовой частью и без неё

– то же на собственной ходовой части

154

–площадка с

оборудованием козловым краном

–краны башенные и

рельсовые стреловые

Люльки самоподъёмные:

– электрические

– ручные

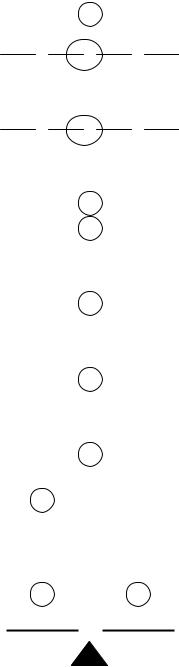

Ограждение рельсовых путей Линия границы опасной зоны

Навес для отдыха Бочка с водой Ящик с песком Питьевой фонтанчик

155

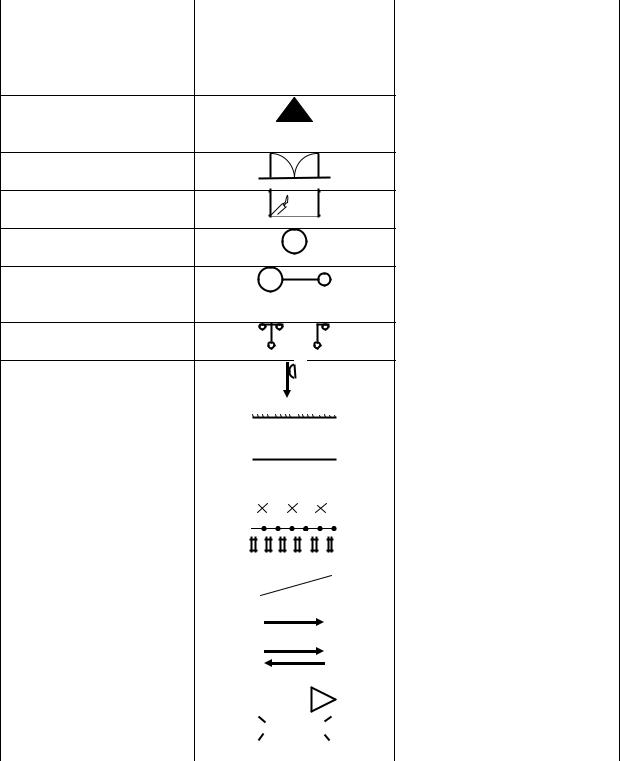

Устройство для мытья обуви

Въезд на территорию

Место для курения

Столбы деревянные

Столбы деревянные с подкосом

Фонари электрические

Прожекторы на опоре

156

Продолжение прил. 5

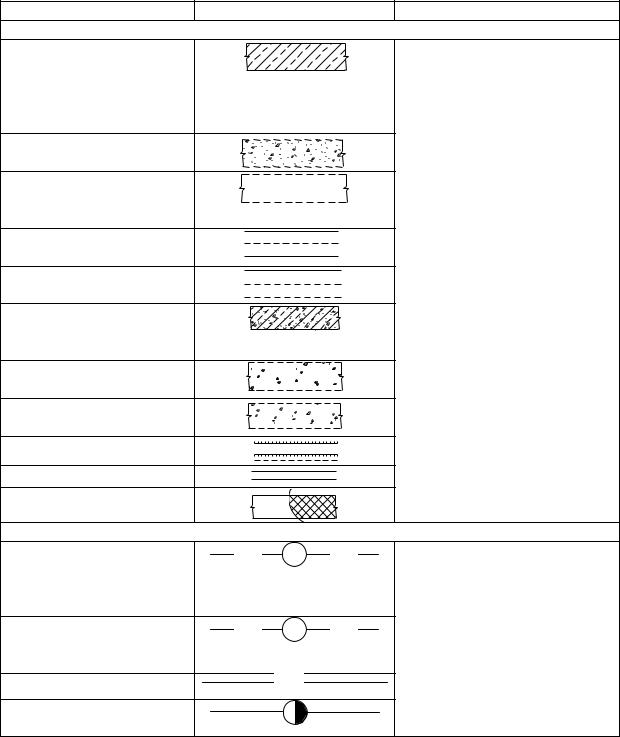

Дороги

Постоянные, проектируемые, используемые в период строительства:

– покрытие из сборных ш.б. плит

– шоссейные дороги

–улучшенные профилированные

–ж.д. нормальной колеи

–ж.д. узкой колеи
