Продолжение прил . 2

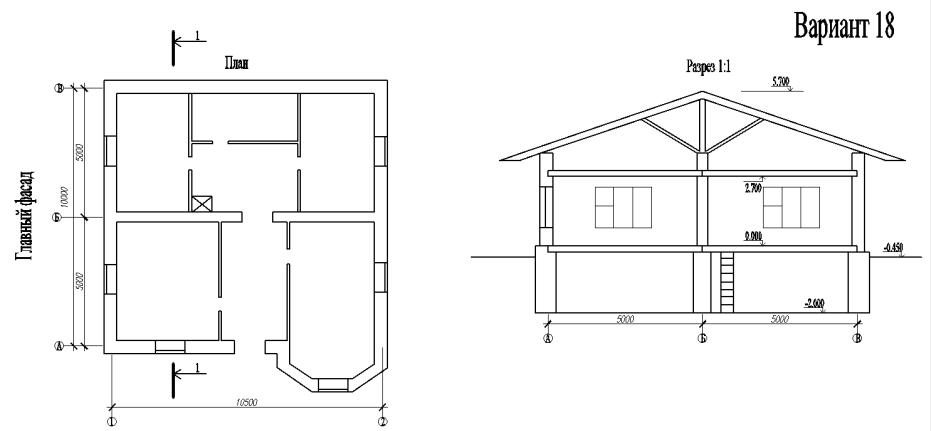

131

Продолжение прил . 2

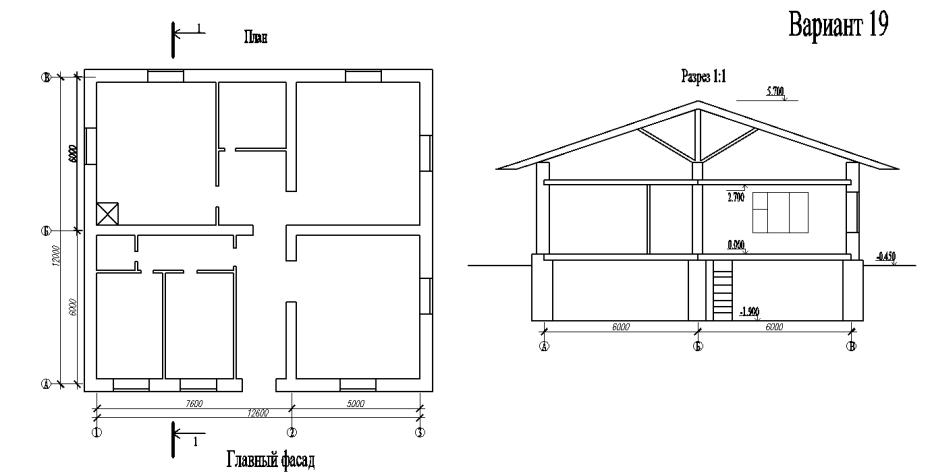

132

Продолжение прил . 2

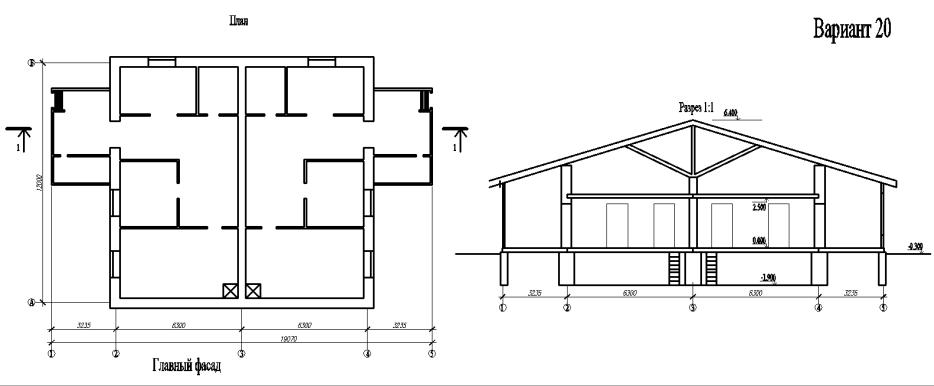

133

Продолжение прил . 2

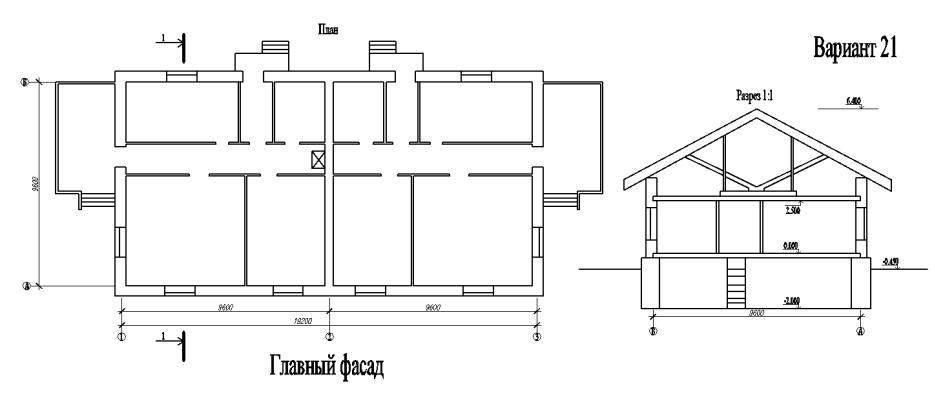

134

Продолжение прил . 2

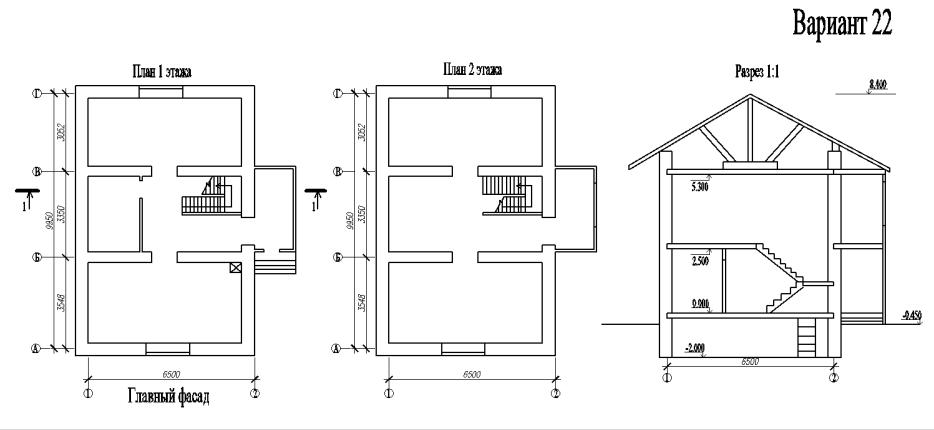

135

Продолжение прил . 2

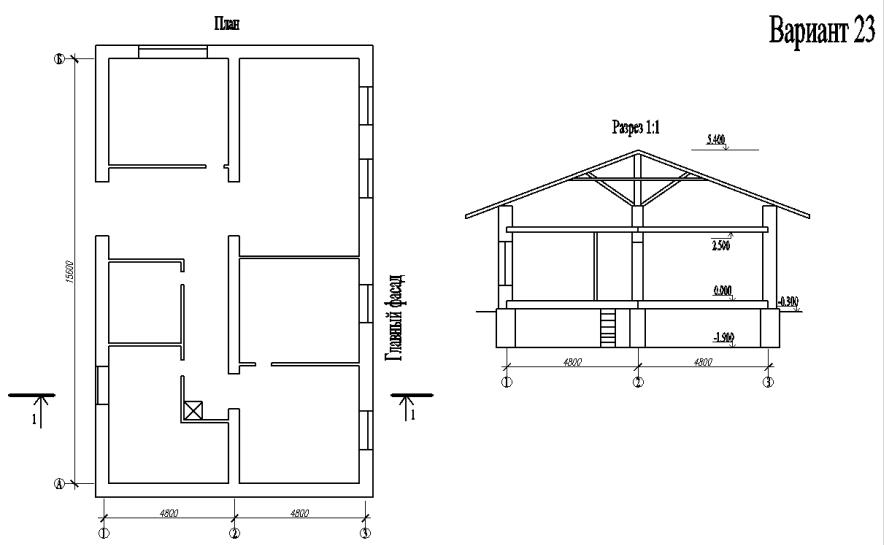

136

Приложение 3 Таблицы для гидравлического расчета систем отопления трубопроводов водяного отопления

при перепадах температуры воды в системе 95-70 оС, 105-70 оС и kш=0,2 мм

Таблица 1

Потери	Количество проходящей воды, кг/ч (верхняя строка), и скорость движения воды, м/с (нижняя строка), по трубам стальным
давле-				водогазопроводным (ГОСТ 3262-75*) условным проходом, мм
ния на
ния на				легким						обыкновенным
трение
трение
на 1 м,	10	15	20	25	32	40	50	10	15	20	25	32	40	50
Па								9

1	2	3	4	5	6	7	8		10	11	12	13	14	15
								2,0
0,5	2,3	5,8	19	51,9	121	161	288	2,0	5,0	17	46,1	117	154	274
0,5	0,005	0,008	0,014	0,024	0,033	0,033	0,036	0,005	0,007	0,014	0,023	0,033	0,033	0,035
	0,005	0,008	0,014	0,024	0,033	0,033	0,036	0,005	0,007	0,014	0,023	0,033	0,033	0,035
								2,2
0,55	2,5	6,4	20,9	57,1	125	162	303	2,2	5,5	18,7	50,7	121	159	288
0,55	0,005	0,009	0,016	0,026	0,034	0,034	0,37	0,005	0,008	0,015	0,25	0,034	0,034	0,037
	0,005	0,009	0,016	0,026	0,034	0,034	0,37	0,005	0,008	0,015	0,25	0,034	0,034	0,037
								2,4
0,6	2,8	7,0	22,8	62,2	127	171	319	2,4	6,0	20,4	55,3	124	168	303
0,6	0,006	0,009	0,017	0,029	0,035	0,035	0,039	0,006	0,009	0,016	0,027	0,035	0,036	0,039
	0,006	0,009	0,017	0,029	0,035	0,035	0,039	0,006	0,009	0,016	0,027	0,035	0,036	0,039
								2,6
0,65	3,0	7,6	24,7	67,4	129	174	333	2,6	6,5	22,1	59,9	127	172	317
0,65	0,006	0,01	0,019	0,031	0,035	0,036	0,041	0,006	0,009	0,018	0,029	0,036	0,037	0,041
	0,006	0,01	0,019	0,031	0,035	0,036	0,041	0,006	0,009	0,018	0,029	0,036	0,037	0,041
								2,8
0,7	3,2	8,1	26,6	72,6	135	175	347	2,8	7,0	23,8	64,5	131	173	329
0,7	0,007	0,011	0,020	0,034	0,036	0,036	0,043	0,006	0,01	0,019	0,032	0,037	0,037	0,042
	0,007	0,011	0,020	0,034	0,036	0,036	0,043	0,006	0,01	0,019	0,032	0,037	0,037	0,042
								3,0
0,75	3,5	8,7	28,6	78,5	139	181	360	3,0	7,5	25,5	69,1	133	176	342
0,75	0,007	0,012	0,022	0,036	0,037	0,037	0,044	0,007	0,011	0,02	0,034	0,037	0,038	0,044
	0,007	0,012	0,022	0,036	0,037	0,037	0,044	0,007	0,011	0,02	0,034	0,037	0,038	0,044
								3,2
0,8	3,7	9,3	30,5	80,6	140	187	374	3,2	8,0	27,2	75,9	135	177	355
0,8	0,008	0,013	0,023	0,037	0,037	0,038	0,046	0,007	0,012	0,022	0,037	0,038	0,038	0,046
	0,008	0,013	0,023	0,037	0,037	0,038	0,046	0,007	0,012	0,022	0,037	0,038	0,038	0,046
								3,4
0,85	3,9	9,9	32,4	82,8	141	194	387	3,4	8,5	28,9	75,9	136	182	368
0,85	0,008	0,013	0,025	0,038	0,038	0,040	0,048	0,008	0,012	0,023	0,037	0,038	0,039	0,047
	0,008	0,013	0,025	0,038	0,038	0,040	0,048	0,008	0,012	0,023	0,037	0,038	0,039	0,047
								3,7
0,9	4,2	10,5	34,3	82,8	142	200	400	3,7	9,0	3,06	77,9	140	188	380
0,9	0,009	0,014	0,026	0,038	0,038	0,041	0,049	0,008	0,013	0,024	0,038	0,039	0,040	0,049
	0,009	0,014	0,026	0,038	0,038	0,041	0,049	0,008	0,013	0,024	0,038	0,039	0,040	0,049

137

											Продолжение прил .					3
								9			Продолжение табл.					1

1	2	3	4	5	6	7	8		10	11		12	13	14	15
								3,9
0,95	4,4	11,1	36,2	85,8	147	207	412		9,5	32,3		80,0	143	194	392
	0,009	0,015	0,027	0,039	0,039	0,042	0,051	0,009	0,014	0,026		0,039	0,040	0,041	0,050

								4,1
1,00	4,6	11,6	38,1	87,1	153	213	424		10,0	34,0		82,0	147	199	403
	0,010	0,016	0,029	0,040	0,041	0,043	0,052	0,009	0,015	0,027		0,040	0,041	0,043	0,052

								4,5
1,10	5,1	12,8	41,9	89,3	155	225	448		11,0	37,4		84,0	150	211	426
	0,011	0,017	0,032	0,041	0,042	0,046	0,055	0,010	0,016	0,030		0,041	0,042	0,045	0,055

								4,9
1,2	5,5	14,0	45,7	91,5	163	237	469		12,0	40,8		86,1	154	222	445
	0,012	0,019	0,035	0,042	0,044	0,048	0,058	0,011	0,017	0,033		0,042	0,043	0,047	0,057

								5,3
1,3	6,0	15,1	49,5	93,6	171	246	490		13,0	44,2		88,1	161	231	466
	0,013	0,020	0,037	0,043	0,046	0,050	0,061	0,012	0,019	0,035		0,043	0,045	0,049	0,060

								5,7
1,4	6,5	16,3	53,3	95,8	177	257	511		14,0	47,6		90,2	167	241	486
	0,014	0,022	0,040	0,044	0,047	0,052	0,063	0,013	0,020	0,038		0,044	0,047	0,052	0,062

								6,1
1,5	6,9	17,5	57,7	97,9	184	267	531		15,0	51,0		92,2	174	250	505
	0,015	0,024	0,044	0,045	0,049	0,055	0,066	0,014	0,022	0,041		0,045	0,049	0,054	0,065

								6,5
1,6	7,4	18,6	59,0	100	191	277	551		16,0	54,4		94,2	180	260	523
	0,016	0,025	0,045	0,046	0,051	0,057	0,068	0,015	0,023	0,044		0,046	0,050	0,056	0,067

								6,9
1,7	7,8	19,8	60,3	102	198	287	570		17,0	57,2		96,3	186	268	541
	0,017	0,027	0,046	0,047	0,053	0,059	0,070	0,016	0,025	0,046		0,047	0,052	0,057	0,069

								7,3
1,8	8,3	20,9	61,7	103	205	296	588		18,0	58,4		98,3	193	277	559
	0,018	0,028	0,047	0,048	0,055	0,060	0,073	0,017	0,026	0,047		0,048	0,054	0,059	0,072

								7,7
1,9	8,8	22,1	63,0	105	211	305	606		19,0	59,7		100	199	286	576
	0,019	0,030	0,048	0,049	0,056	0,062	0,075	0,017	0,028	0,048		0,049	0,055	0,061	0,074

								8,1
20,0	9,2	23,3	64,3	107	217	314	623		20,0	60,9		102	204	294	592
	0,020	0,032	0,049	0,049	0,058	0,064	0,077	0,018	0,029	0,049		0,050	0,057	0,063	0,076

								8,9
2,2	10,1	25,6	67,0	108	230	332	655		22,0	62,2		103	216	311	623
	0,022	0,035	0,051	0,051	0,061	0,068	0,081	0,020	0,032	0,050		0,050	0,060	0,067	0,080

138

											Продолжение прил .					3
								9			Продолжение табл.					1

1	2	3	4	5	6	7	8		10	11		12	13	14	15
								9,7
2,4	11,0	27,9	68,3	114	240	347	688		24,0	64,7		105	226	325	654
	0,024	0,038	0,052	0,053	0,064	0,071	0,085	0,022	0,035	0,052		0,051	0,063	0,070	0,084

								10,5
2,6	12,0	30,3	69,6	118	251	363	718		26,0	65,9		110	236	340	683
	0,026	0,041	0,053	0,055	0,067	0,074	0,089	0,024	0,038	0,053		0,054	0,066	0,073	0,088

								11,4
2,8	12,9	32,6	72,2	123	262	378	749		28,0	67,2		114	246	354	712
	0,027	0,044	0,055	0,057	0,070	0,077	0,092	0,026	0,041	0,054		0,056	0,069	0,076	0,091

								12,2
3,0	13,8	34,9	73,6	128	272	293	778		30,0	69,7		118	256	368	739
	0,029	0,047	0,056	0,059	0,073	0,080	0,096	0,028	0,044	0,056		0,058	0,071	0,079	0,095

								13,3
3,2	14,8	37,2	74,9	133	282	407	805		31,9	70,9		123	265	381	766
	0,031	0,050	0,057	0,061	0,075	0,083	0,099	0,029	0,047	0,057		0,060	0,074	0,082	0,098

								13,8
3,4	15,7	39,6	76,2	138	292	421	833		33,9	72,1		127	274	394	792
	0,033	0,054	0,058	0,064	0,078	0,086	0,103	0,031	0,050	0,058		0,062	0,077	0,084	0,101

								14,6
3,6	16,6	40,8	78,8	142	301	435	859		35,9	73,4		131	283	407	817
	0,035	0,055	0,060	0,066	0,080	0,089	0,106	0,033	0,052	0,059		0,064	0,079	0,087	0,105

								15,4
3,8	17,5	42,3	80,2	146	310	448	885		37,9	74,6		135	292	419	842
	0,037	0,057	0,061	0,068	0,083	0,091	0,109	0,035	0,056	0,060		0,066	0,082	0,090	0,108

								16,2
4,0	18,4	43,0	81,5	151	319	460	910		39,2	75,9		139	300	431	865
	0,039	0,058	0,062	0,070	0,085	0,094	0,112	0,037	0,057	0,061		0,068	0,084	0,092	0,111

								18,3
4,5	20,8	45,3	82,1	161	341	492	968		41,2	77,1		149	321	461	920
	0,044	0,061	0,062	0,074	0,091	0,100	0,119	0,041	0,060	0,062		0,073	0,90	0,099	0,118

								20,3
5,0	23,1	46,7	86,7	171	360	519	1025		43,3	80,3		158	339	486	974
	0,049	0,063	0,066	0,079	0,096	0,0106	0,126	0,046	0,063	0,064		0,077	0,095	0,104	0,125

								22,3
5,5	25,4	48,2	91,6	197	379	546	1079		44,6	84,8		166	357	512	1026
	0,054	0,064	0,069	0,083	0,101	0,112	0,133	0,051	0,065	0,068		0,081	0,100	0,110	0,131

								24,3
6,0	27,7	49,7	95,7	188	398	573	1131		46,0	88,6		174	374	537	1076
	0,059	0,067	0,072	0,087	0,106	0,117	0,140	0,056	0,067	0,071		0,085	0,105	0,115	0,138

139

											Продолжение прил .					3
								9			Продолжение табл.					1

1	2	3	4	5	6	7	8		10	11		12	13	14	15
								26,4
6,5	30,0	51,2	100	197	416	599	1181		47,4	92,7		182	391	561	1123
	0,064	0,069	0,076	0,091	0,111	0,122	0,146	0,060	0,069	0,074		0,089	0,109	0,120	0,144

								28,4
7,0	31,8	52,6	104	205	433	624	1230		48,8	96,6		189	408	584	1169
	0,068	0,071	0,079	0,095	0,116	0,127	0,152	0,064	0,071	0,077		0,093	0,114	0,125	0,150

								30,4
7,5	32,7	54,1	108	213	449	648	1276		49,4	100		198	423	607	1214
	0,070	0,073	0,082	0,099	0,120	0,132	0,158	0,069	0,072	0,080		0,097	0,118	0,130	0,155

								31,1
8,0	33,6	54,9	112	221	465	671	1321		50,8	104		204	438	628	1256
	0,072	0,074	0,084	0,0102	0,124	0,137	0,163	0,071	0,074	0,083		0,100	0,122	0,135	0,161

								32,0
8,5	34,1	56,3	116	228	481	693	1365		52,2	108		211	453	649	1298
	0,073	0,076	0,088	0,106	0,129	0,141	0,168	0,073	0,076	0,086		0,103	0,127	0,139	0,166

								32,4
9,0	35,1	57,8	120	236	496	715	1407		52,9	111		218	467	670	1338
	0,075	0,078	0,091	0,109	0,133	0,146	0,174	0,074	0,077	0,089		0,107	0,130	0,143	0,171

								33,3
9,5	36,0	59,3	124	243	511	736	1448		54,2	114		224	481	689	1378
	0,077	0,080	0,094	0,112	0,136	0,150	0,179	0,076	0,079	0,092		0,110	0,134	0,148	0,176

								34,2
10,0	36,5	60,0	127	250	525	756	1489		54,9	118		230	495	709	1416
	0,078	0,081	0,096	0,115	0,140	0,154	0,184	0,078	0,080	0,094		0,113	0,138	0,152	0,181

								35,1
11,0	37,9	60,4	134	262	552	795	1564		55,5	124		242	520	745	1487
	0,081	0,082	0,101	0,121	0,147	0,162	0,193	0,080	0,080	0,099		0,119	0,145	0,159	0,191

								36,4
12,0	38,8	63,1	140	275	578	833	16,38		56,9	130		254	545	780	1558
	0,083	0,086	0,106	0,127	0,155	0,170	0,202	0,083	0,083	0,104		0,125	0,152	0,167	0,200

								37,3
13,0	40,2	66,0	147	287	604	869	1710		59,50,087	136		265	569	815	1626
	0,086	0,089	0,111	0,133	0,161	0,177	0,211	0,085		0,109		0,130	0,159	0,174	0,280

								38,6
14,0	41,2	68,8	153	299	629	905	1778		62,1	142		276	592	848	1691
	0,088	0,093	0,116	0,138	0,168	0,185	0,219	0,088	0,091	0,113		0,135	0,165	0,182	0,217

								39,5
15,0	42,1	71,5	159	310	652	939	1845		64,5	147		287	615	880	1754
	0,090	0,097	0,120	0,144	0,174	0,192	0,228	0,090	0,094	0,118		0,141	0,172	0,188	0,225

140
