Приложение 8 Условные обозначения на строительных планах

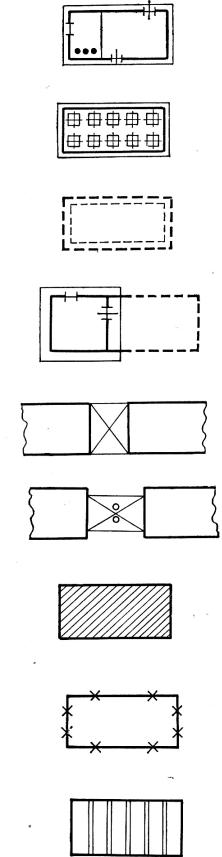

–здание (сооружение) наземное с указанием отмостки и количества этажей

–здание (сооружение) наземное со стенами, не доходящими до уровня земли, навес

–здание (сооружение) подземное

–здание (сооружение), предусматриваемое к расширению

–проезд, проход в уровне первого этажа здания

–переход (галерея) ]

–здания (сооружения), подлежащие реконструкции

–здания (сооружения), подлежащие разборке или сносу

–складская территория

81

Продолжение прил . 8

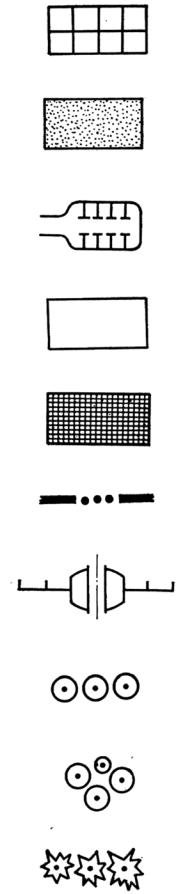

–территория зоны отдыха

–зеленые насаждения общего пользования

–автостоянка

–площадкапроизводственная складская(открытая) без покрытия

–площадкапроизводственная складская(открытая) с покрытием

–городская черта

–ограждение территории с запасными воротами

–деревья лиственные рядовой посадки деревья

–лиственные групповой посадки

–деревья хвойные рядовой посадки

82

Продолжение прил . 8

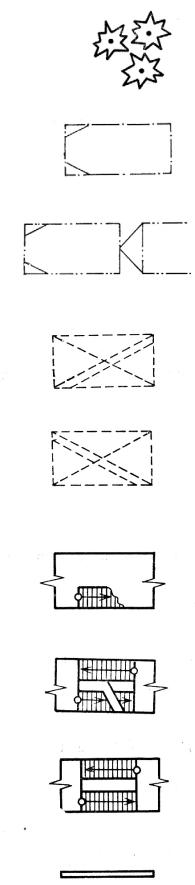

–деревья хвойные групповой посадки

–автомобиле-местонапостахожиданияинаместах хранения

–автопоезд

Условные обозначения на планировочных чертежах производственных помещений

–антресоль

–подвальное помещение

–нижний марш лестницы

–промежуточный марш

–верхний марш лестницы

–стена, перегородка

83

Продолжение прил . 8

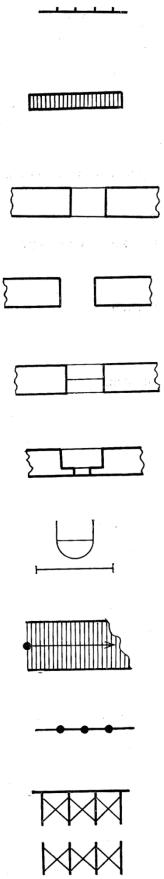

–перегородка сборная щитовая

–перегородка из стеклоблоков

–проем без четвертей в стене, не доходящий до пола

–проем без четвертей в стене, доходящий до пола

–проем оконный без четвертей

–проем оконный с четвертями

–лестница металлическая вертикальная

–лестница металлическая наклонная

–ограждение площадок

–кабины душевые

84

Продолжение прил . 8

–кабины уборных

–дверь двупольная в проеме без четвертей

–дверь складчатая в проеме без четвертей

–дверь откатная однопольная

–дверь раздвижная двупольная

–дверь подъемная

–дверь вращающаяся

–колонна железобетонная с фундаментом

–колонна металлическая с фундаментом

–люк

85

Продолжение прил . 8

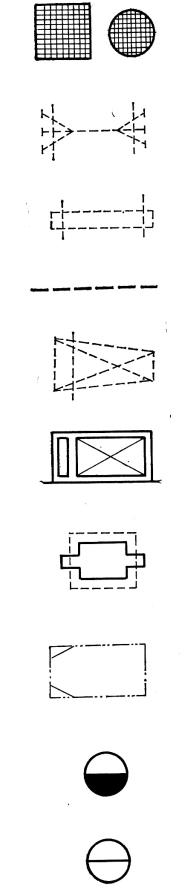

–трап

–кран-балка катучая

–кран подвесной одноблочный

–монорельс

–кран консольный

–подъемник, лифт

–технологическое оборудование на фундаменте

–автомобиле-место на постах обслуживания

–рабочее место

–подвод холодной воды

86

Продолжение прил . 8

–подвод холодной воды и отвод в канализационную систему

–подвод горячей воды

–подвод горячей воды и отвод в оборотную систему водоснабжения

–подвод пара

–сток конденсата

–подвод сжатого воздуха

–подвод ацетилена

–подвод кислорода

–местный вентиляционный отсос

–отсос отработавших газов

87

Окончание прил. 8

–потребитель электроэнергии

–розетка трехфазного переменного тока

–розетка однофазного переменного тока

–осветительная розетка (до 35 В)

–колесоотбойный тротуар

– соединительная траншея входа в осмотровые канавы

88

Приложение 9 Удельные технико-экономические показатели СТО на один рабочий пост для эталонных условий [3, 5]

Приложение 1 0 Коэффициент kр для различных показателей в зависимости

от общего числа рабочих постов СТО [3]

89

Приложение 1 1 Рекомендуемые способы хранения подвижного состава [3, 5]
