Приложение 5

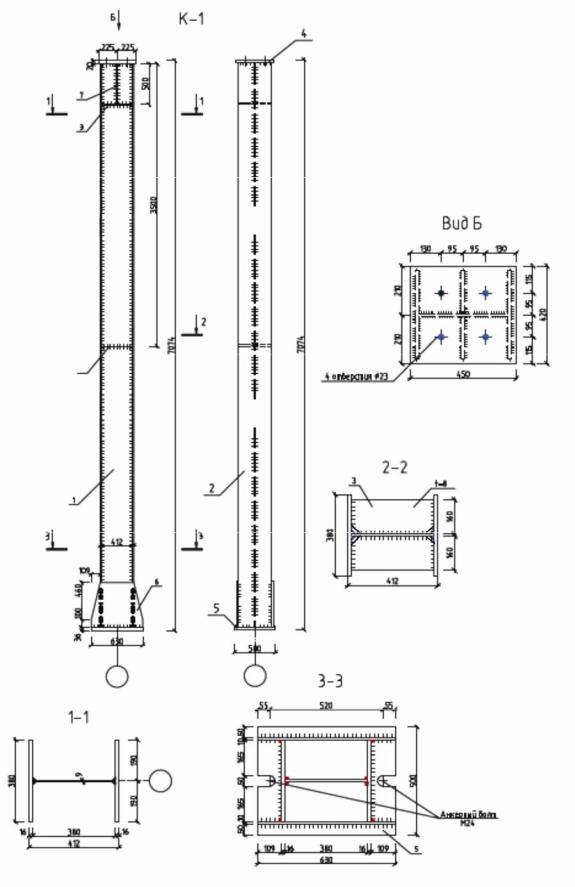

Автоматизированное проектирование элементов балочной площадки

1. РАСЧЕТ НАСТИЛА БАЛОЧНОЙ ПЛОЩАДКИ

Исходные данные

Результаты диалога с ЭВМ:

Изменяемые параметры:

Окно «Листовой настил».

Толщина настила принимается согласно таблице в зависимости от нагрузки (в сантиметрах). Кнопка «Таблица толщин» позволяет открыть таблицу для просмотра. Шаг балок настила принимается, в зависимости от толщины настила и марки стали. Возможно уменьшение шага балок настила. При относительно небольшой нагрузке происходит ограничение до 300 см. В даль-

нейшем при расчете местной устойчивости возможно дополнительное ограничение расстояния.

При любом изменении расчетных характеристик кнопка «Продолжить» становится неактивной. Для продолжения нажмите кнопку «Расчет с изменением» для перерасчета.

138

Продолжение прил. 5

Результаты расчета

Расчетная нагрузка q= 28,8 кН/м Принимаем толщину настила t= 10,0 мм Расчетный пролет l= 93,74 см Принимаем пролет l= 90,0 см Нормативный балочный прогиб:

при Е1 = 226373,63 МПа foн= 1,24 см

Нормативный параметр = 2,08 Нормативный прогиб настила fн= 0,596 см Допустимый прогиб fн = 0,600 см Проверка жесткости 0,596 см < 0,600 см

Расчетное значения балочного прогиба fо= 1,49 см Расчетное значения параметра = 2,3

Изгибающий момент в середине пролета настила М= 1,52 кН*м = 15,19 гН*см Расчетный распор Н= 28,7 гН/см Проверка прочности 119,8 МПа < 220,0 МПа

2. РАСЧЕТ ПРОКАТНОЙ ДВУТАВРОВОЙ БАЛКИ НАСТИЛА Исходные данные

Методические указания

Балки настила и вспомогательные балки, проектируемые, как правило, из прокатных двутавров, обычно представляют собой разрезные однопролетные балки на двух опорах.

Опирание балок настила на вспомогательные чаще производят поэтажно. Сопряжение вспомогательных балок с главными осуществляется поэтажно илинаодномуровнепримыканиемкребрамжесткости.

Номер прокатного двутавра определяют по требуемому моменту сопротивления

Wтр M , c1Ry c

где с1 – коэффициент, учитывающий развитие пластических деформаций в материале и определяемый по [6, формулы (42) и (43)].

139

Продолжение прил. 5 Исходя из условия f fu (форм. 25 [8]) определяем требуемый момент инерции для балки на которую действует равномерно-распределенная

нагрузка

где fu – предельный прогиб и перемещение, устанавливаемые по [8].

В зависимости от Wтр и Iтр по ГОСТ 8239-89* или ГОСТ 26020-83 подбирают требуемый номер двутавра.

Проверку прочности принятого сечения балок производят по формуле

M 1. c1WRy c

Если учет развития пластических деформаций невозможен [6, п. 5.18], то требуемый момент сопротивления прокатного двутавра определяют, а проверку прочности производят по вышеприведенным формулам при c1=1.

В необходимых случаях [6, п. 5.15] производится проверка общей устойчивости балок по формуле

M 1,

bWc Ry c

где b – коэффициент, учитывающий возможность потери общей устойчивости балки, определяемый по СНиП II-23-81* [6, прил. 7]; Wс – момент сопротивления балки для сжатого пояса.

Результаты диалога с ЭВМ:

Окно «Балки настила».

Марка стали выбирается согласно расчетам оптимального расчетного сопротивления. При изменении марки стали, автоматически происходит изменение расчетного сопротивления в соответствующем окне. Возможно увеличение двутавра.
