6.3.12. Облицовочные плитки и изделия из блоков природного камня, клеящих мастик и растворов

Материалы и изделия для облицовочных работ, поступающие на строительный объект, должны проходить входной контроль на соответствие государственным стандартам, техническим условиям, требованиям проект- но-сметной документации, паспортам и другим документам, подтверждающим качество их изготовления.

При определении качества облицовочных искусственных плиток (керамических, стеклокристаллических и др.) контролируют следующие показатели: внешний вид лицевой поверхности, размеры и правильность формы, термическую стойкость глазури, водопоглощение, предел прочности при изгибе, морозостойкость (для наружных облицовок) на соответствие требованиям, изложенным в ГОСТ 6141 «Плитки керамические глазурованные для внутренней облицовки стен», ГОСТ 13996 «Плитки керамические фасадные и ковры из них», ГОСТ 19246 «Листы и плиты из шлакоситалла», ГОСТ 22279 «Облицовочные листы из стемалита» и др.

Определение качества изделий из блоков природного камня (плиты облицовочные, цокольные, накрывочные, профильные архитектурно-строи- тельные детали и др.) по основным физико-механическим показателям следует производить в соответствии с ГОСТ 9479 «Блоки из природного камня для производства облицовочных изделий» в лабораторных условиях.

Например, в соответствии с ГОСТ 24099 «Плиты декоративные на основе природного камня» качество блоков должно удовлетворять следующим требованиям.

Коэффициент камненасыщения, характеризуемый отношением площади, занимаемой природным камнем (размером свыше 3 мм), к общей площади лицевой поверхности плиты, должен быть не менее величин, указанных в табл. 6.40.

Примечание. Коэффициент камненасыщения для плит с песчано-щебеноч- ным, декоративным слоем не определяют.

111

Плиты декоративные на синтетических связующих не должны выделять вредные вещества в атмосферный воздух и в воздушную среду зданий и сооружений выше предельно допустимых концентраций (ПДК).

6.3.13. Напольные плитки, блоки и плиты из природного камня, древесины и изделий на ее основе, полимерных материалов

При выборе материалов для полов учитывают все виды воздействий и специальные требования к полам, которые заложены при их проектировании и технологии устройства.

Материалы и изделия для устройства покрытий полов, поступающие на строительный объект, должны проходить входной контроль на соответствие ГОСТ, ТУ, требованиям рабочих чертежей, паспортов и других документов, подтверждающих качество их изготовления, а также на соблюдение правил разгрузки и хранения.

При определении качества напольных плиток (керамических, бетономозаичных, шлакоситалловых, сиграновых и др.) контролируют следующие параметры: отклонения от их геометрических размеров, форму, внешний вид лицевой и тыльной поверхностей, водопоглощение, износостойкость, прочность при сжатии и изгибе. Эти показатели должны удовлетворять техническим требованиям ГОСТ 6787* «Плитки керамические для полов», ГОСТ 19246 «Листы и плиты из шлакоситалла», ТУ 400-2-171 «Плиты бетонные мозаичные», ТУ 21 РСФСР 15–84 «Плиты «Сигран».

Качество блоков и плит из природного камня контролируют по следующим параметрам: отклонения от номинальных размеров, геометрическая форма, фактура лицевой поверхности, отклонения от плоскости, прочность при сжатии в сухом и водонасыщенном состоянии, водопоглощение, трещиноватость, истираемость. Эти показатели должны удовлетворять техническим требованиям ГОСТ 9480 «Плиты облицовочные пиленые из природного камня», ГОСТ 9479 «Блоки из природного камня для производства облицовочных изделий», ГОСТ 24099 «Плиты декоративные на основе природного камня». Радиационно-гигиеническую оценку изделий из природного камня проводят в соответствии с «Нормами радиационной безопасности», утвержденными Минздравом РФ.

При определении качества древесины и изделий на ее основе (штучный паркет, мозаичный паркет, паркетные доски, паркетные щиты) контролируют следующие показатели: внешний вид лицевой поверхности, геометрические размеры и правильность формы, наличие пороков древесины, из которой изготовлены паркетные планки, основания для паркетных досок и щитов (сучки, трещины, свилеватость, сердцевина, пятнистость, чер-

113

воточина), влажность древесины (один из основных показателей), толщина лаковой пленки, нанесенной в заводских условиях на лицевые поверхности паркетных досок и щитов. Эти показатели должны удовлетворять техническим требованиям ГОСТ 862.1. «Штучный паркет», ГОСТ 862.2. «Мозаичный паркет», ГОСТ 862.3. «Паркетные доски», ГОСТ 862.4. «Паркетные щиты», ТУ 400-1–446 «Художественные паркетные щиты».

Ниже приведены сведения о требованиях ГОСТ 862.1 к качеству штучного паркета.

Штучный паркет состоит из паркетных планок, которые в зависимости от профиля кромок подразделяют на типы:

П1 – планки с гребнями и пазами на противоположных кромках и торцах;

П2 – планки с гребнем на одной кромке и пазами на другой кромке и торцах.

В зависимости от уровня качества, породы древесины и обработки планки подразделяют на марки А и Б. Планки марки А изготавливают из древесины дуба и тропических пород с плотностью древесины при 25 % влажности 900 кг/м3, планки марки Б – из древесины дуба, бука, ясеня, остролистного клена, береста (карагача), вяза, ильма, каштана, граба, гледичии, белой акации, березы, обыкновенной сосны, сибирской сосны, корейской сосны, лиственницы, а также тропических пород и модифицированной древесины с показателями эксплуатационных и физико-меха- нических свойств, не уступающими древесине перечисленных пород.

Отклонения от формы планок не должны превышать указанных в табл. 6.43.

Нормы ограничения пороков древесины в планках должны соответствовать указанным в табл. 6.44.

114

Таблица 6 . 4 4

115

При определении качества полимерных материалов для покрытий полов (линолеум, полимерные плитки, синтетические ковровые покрытия) контролируют следующие показатели: внешний вид лицевой поверхности, толщину лицевого слоя и общую, отклонения от геометрических размеров, параллельность кромок в рулоне, равномерность окраски и правильность линий рисунка, изменение линейных размеров (усадка или удлинение материала под воздействием изменения температуры, влажности, солнечной радиации или в результате процессов, происходящих в материале, – старение, вулканизация, полимеризация), водопроницаемость, водостойкость, водопоглощение, теплопроводность, теплостойкость, пластичность, твердость, истираемость, гибкость, упругость, биологическая стойкость. Эти показатели должны удовлетворять соответствующим ГОСТам на полимерные материалы для покрытий полов: ГОСТ 7251 «Линолеум поливинилхлоридный на тканевой подоснове», ГОСТ 14632 «Линолеум поливинилхлоридный многослойный и однослойный без подосновы», ГОСТ 18108 «Линолеум поливинилхлоридный на теплозвукоизолирующей подоснове», ТУ 21–29-104-83 «Алкидный линолеум», ГОСТ 16914 «Линолеум резиновый многослойный – релин», ТУ 400-1–227 «Линолеум поливинилхло-

116

ридный со вспененным слоем и печатным рисунком», ГОСТ 27023 «Ковры из линолеума ПВХ на теплозвукоизолирующей подоснове», ТУ 21–29-10–84 «Линолеум поливинилхлоридный вспененный на тканевой подоснове», ГОСТ 26149 «Покрытие для полов рулонное на основе химических волокон «Ворсонит», ТУ 400-1–184-79 «Ковровое поливинилхлоридное покрытие на синтетической подоснове с печатным рисунком «Ковроплен».

6.4. Контроль и оценка качества строительно-монтажных работ

Значительное влияние на общий уровень качества строительно-мон- тажных работ оказывает жесткость контроля при приемке сделанной строительной продукции перед их оплатой. На качество работ влияет качество материалов и изделий. Однако опытный и ответственный рабочий или бригадир могут выполнить работу должного качества и из материалов с дефектами. Или такие рабочие не будут применять плохие материалы, чтобы не создавать плохую продукцию. Отдельные законченные конструктивные элементы или готовые объекты принимает заказчик, производя оплату за выполненную работу. В процессе приемки возникает необходимость оценки качества работ (прил. 10).

Качество отдельных видов строительно-монтажных работ, в том числе скрытых работ, конструктивных частей (элементов), зданий и сооружений, подлежит оценке при промежуточных приемках, а качество законченных объектов и их комплексов – при сдаче их в эксплуатацию. К отдельным видам строительно-монтажных работ, подлежащих качественной оценке, относятся работы, в значительной степени влияющие на прочность и долговечность здания или сооружения. Оценку качества этих работ производит мастер или прораб при участии бригадира во время закрытия нарядов на оплату за работу. Оценку качества заносят в наряд. Приемку скрытых работ оформляют актами и оценивают совместно с представителем технического надзора заказчика. При этом проверяют:

–соблюдение допусков, установленных строительными нормами и правилами (СНиП) на соответствующие работы;

–точность соблюдения проектных размеров;

–соблюдение указаний по качеству выполнения отдельных видов работ, содержащихся в нормативной документации ;

–выполнение правил производства и приемки работ, предусмотренных

внормативных документах, проектах и технологических картах;

117

–возможность выполнения последующих работ без снижения их качества и без порчи предыдущих работ.

Оценку качества отдельных конструктивных, а также скрытых частей и элементов зданий и сооружений (при приемке заказчиком), выполненных строительно-монтажных работ делает прораб совместно с представителями технадзора заказчика и субподрядной организацией, принимавшей участие

встроительстве. Для оценки качества выполненных работ по наиболее сложным конструктивным частям зданий и сооружений привлекают также представителя проектной организации. При этом проверяют:

–соблюдение допусков, правил производства и приемки работ, требований по качеству, установленных нормативной документацией для отдельных конструктивных частей зданий и сооружений;

–соответствие утвержденной технической документации рабочим чертежам, проекту производства работ;

–наличие паспортов, сертификатов, лабораторных испытаний и анализов на материалы, полуфабрикаты и изделия, примененные для данной конструктивной части (элемента), и соответствие их стандартам и техническим условиям;

–наличие журналов производства работ и правильность их заполнения;

–точность разбивки и положения конструктивных частей и элементов

внатуре;

–возможность выполнения последующей конструктивной части здания и сооружения.

Результат оценки качества отдельной конструктивной части при промежуточных (этапных) приемках прораб заносит (совместно с представителями заказчика) в журнал производства работ.

Если установлено, что в данном виде работ или в конструктивном элементе в отдельных показателях имеются отклонения, превышающие допуски, установленные СНиП, или есть нарушения рабочих чертежей, технических условий или отдельных работ, не предусмотренных СНиП, то отдельные виды работ или конструктивные элементы не принимают. Они подлежат исправлению.

Ниже приведены сведения о контроле строительно-монтажных работ некоторых конструкций.

Монтаж фундаментов. Состав операций и средства контроля при монтаже блоков ленточных фундаментов приведены в табл. 6.46.

118

Контрольно-измерительный инструмент: отвес, рулетка металлическая, линейка металлическая, уровень, правило, нивелир

119

Операционный контроль осуществляют: мастер (прораб), геодезист – в процессе работ.

Приемочный контроль осуществляют: работники службы качества, мастер (прораб), геодезист, представители технадзора заказчика.

Технические требования при проведении данного вида работ приведены на рис. 6.1.

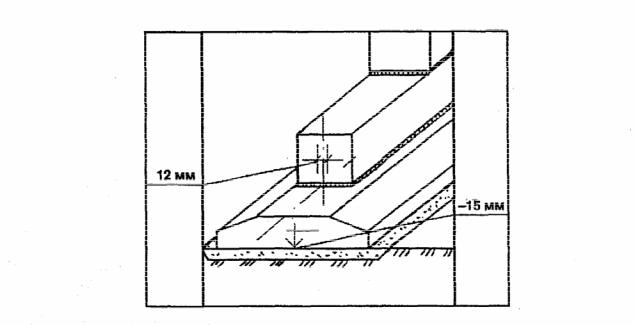

Рис. 6.1. Технические требования:

СНиП 3.03.01–87 пп.3.5, 3.6, 3.10, табл.12

Установлены предельные отклонения:

–от совмещения установочных ориентиров блоков фундаментов с рисами разбивочных осей – 12 мм;

–отметки выравнивающего слоя песка под блоки от проектной – 15 мм. Не допускается установка блоков фундаментов на покрытые водой и

снегом основания; применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды; загрязнение опорных поверхностей блоков.

Контроль качества выполнения свайных работ регламентирует СНиП 2.02.03 «Свайные фундаменты», а также СНиП 3.02.01 «Земляные сооружения, основания и фундаменты» и ГОСТ 5686 «Сваи. Методы полевых испытаний».

Контроль качества выполнения работ по устройству свайных фундаментов включает проверку соблюдения нормативных требований, изложенных в табл. 6.47.

120
