–создание и ведение единой информационной базы;

–гармонизацию стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации;

–информационную поддержку ЖЦ изделия.

Конструкторские документы могут быть выполнены как бумажный КД и/или как электронный КД.

Виды, комплектность и выполнение КД (бумажное или электронное) устанавливает разработчик, если иное не оговорено ТЗ (либо другим заменяющим документом). Для изделий, разрабатываемых по заказу Министерства обороны, эти решения должны быть согласованы с заказчиком (представительством заказчика).

Допускается дополнительно идентифицировать конструкторские документы с применением штрихкода.

При этом в качестве реквизитов штрихкода следует использовать коды страны организации-разработчика (держателя подлинника) и обозначение документа, его версии и присвоенной ему литеры.

В составе штрихкода дополнительно могут быть использованы и другие реквизиты. При разработке конструкторской документации по заказам Министерства обороны перечень дополнительных реквизитов должен быть согласован с заказчиком (представительством заказчика).

Штрихкод на бумажном документе рекомендуется размещать в правом нижнем углу поля формата документа над основной надписью. При визуализации электронного документа следует предусматривать автоматизированную обработку штрихкода программными средствами.

Область распространения стандартов Единой системы конструкторской документации

Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов может быть расширена, что должно быть оговорено во введении к ним.

Установленные стандартами ЕСКД правила, требования и нормы по разработке, оформлению и обращению документации распространяются на следующую документацию:

–все виды конструкторских документов;

–учетно-регистрационную документацию для конструкторских документов;

–документацию по внесению изменений в конструкторские документы;

–нормативную, технологическую, программную документацию, а также научно-техническую и учебную литературу, в той части, в которой стандарты ЕСКД могут быть применимы для них и не регламентируются другими нормативными документами, например, форматы и шрифты для печатных изданий и т.п.

51

Установленные в стандартах ЕСКД правила, требования и нормы распространяются на указанную выше документацию, разработанную организациями и предпринимателями всех форм собственности (субъектами хозяйственной деятельности) стран – участников соглашения (СНГ), а также научно-техническими, инженерными обществами и другими общественными объединениями.

Состав и классификация стандартов Единой системы конструкторской документации

Межгосударственные стандарты ЕСКД распределяют по классификационным группам, приведенным в табл. 4.1.

Перечень стандартов, входящих в ЕСКД, приведен в указателе стандартов, публикуемом в установленном порядке.

Обозначение стандартов Единой системы конструкторской документации

Обозначение стандартов ЕСКД – согласно ГОСТ 1.0-2012. Обозначение стандарта состоит из:

–индекса стандарта – ГОСТ;

–цифры 2, присвоенной комплексу стандартов ЕСКД;

–цифры (после точки), обозначающей номер группы стандартов в соответствии с табл. 4.1;

–двузначного числа, определяющего порядковый номер стандарта в данной группе;

–четырех цифр (после тире), указывающих год утверждения стандарта. В стандартах, утвержденных до 2000 года, указаны две последние

цифры года.

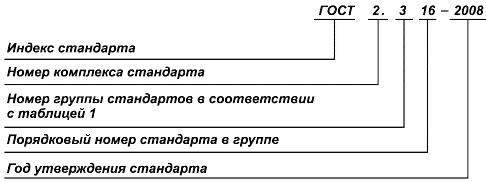

Пример обозначения ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах:

52

новленные этими инструкциями, являются единственными, гарантирующими требуемое качество изделий.

На изделия, разрабатываемые по заказу Министерства обороны, стандарты организаций должны быть согласованы с заказчиком (представительством заказчика).

КД, стандарты организаций и технологические инструкции, на которые приводят ссылки, подлежат передаче другой организации вместе с комплектом КД, при этом выполнение передаваемых ссылочных документов (бумажное и/или электронное) должно соответствовать выполнению документов, входящих в комплект, либо быть согласовано с этой организацией.

4.2. Нормоконтроль

Взамен ГОСТ 2.111-68 приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1628-ст межгосударственный стандарт ГОСТ 2.111-2013 ЕСКД. Нормоконтроль – введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2014 года и устанавливает цели, задачи, содержание и порядок нормоконтроля конструкторской документации.

На основании данного стандарта могут быть разработаны стандарты организаций, учитывающие особенности проведения нормоконтроля в зависимости от объема документации, условий документооборота и используемых автоматизированных систем разработки документов, а также может быть введен нормоконтроль документов, не входящих в Единую систему конструкторской документации.

Цели и задачи нормоконтроля

Нормоконтроль – контроль выполнения конструкторской документации на изделия (детали, сборочные единицы, комплексы и комплекты) в соответствии с требованиями, правилами и нормами (далее – требования), установленными НД.

Нормоконтроль проводят в целях обеспечения однозначности применения КД и установленных в ней требований, правил и норм на всех стадиях жизненного цикла изделия.

Основные задачи нормоконтроля – проверка:

–соблюдения в КД требований, правил и норм, установленных в стандартах ЕСКД и в других НД, указанных в документации;

–достижения в разрабатываемых изделиях необходимого высокого уровня унификации и стандартизации на основе широкого использования ранее спроектированных, освоенных в производстве и стандартизованных изделий, типовых конструкторских и схемных решений;

54

–рационального применения ограничительных номенклатур покупных

истандартизованных изделий и их документов, норм (типоразмеров, степеней точности, условных графических обозначений и др.), марок материалов, полуфабрикатов и т.п.;

–достижения единообразия в оформлении, учете, хранении, изменении

КД;

–соблюдения нормативных требований при выпуске бумажных и электронных КД.

Нормоконтролю подлежит КД на изделия основного и вспомогательного производства независимо от форм собственности, подчиненности и служебных функций организаций, выпустивших указанную документацию.

Нормоконтроль КД, выполненной в форме электронного КД, следует проводить, руководствуясь [27] и соответствующими НД ЕСКД.

Содержание нормоконтроля

Примерное содержание нормоконтроля в зависимости от вида документов, выполняемых на всех стадиях разработки, приведено в табл. 4.2.

55

56

57

Примечания:

1.При контроле электронных графических документов (например, чертежей, схем, моделей), выполненных на нескольких листах, имеющих несколько видов (сечений, разрезов), нормоконтролеру могут быть представлены документы в бумажной форме (при технической возможности).

2.При использовании программных средств для проектирования и разработки конструкторской документации объем проверок при нормоконтроле может быть сокращен.

Вэтом случае перечень проверок при нормоконтроле устанавливает разработчик по согласованию со службой стандартизации. Номенклатуру проверяемых документов, содержание и объем проверки допускается определять организации-разработчику конструкторской документации, а для изделий, разрабатываемых по заказу Министерства обороны, – по согласованию с заказчиком (представительством заказчика).

Порядок проведения нормоконтроля

Нормоконтроль, осуществляемый в соответствии с требованиями [34, 15], – составная часть разработки КД, а также работ по стандартизации и унификации в организации.

Введение нормоконтроля в организации должно быть оформлено орга- низационно-распорядительным документом, в котором также утверждается состав подразделения нормоконтроля и положение о его работе. Подразделения или отдельные инженерно-технические работники, занимающиеся нормоконтролем, должны находиться, как правило, в составе службы стандартизации организации. Если эти подразделения и лица находятся в составе других подразделений, то они должны подчиняться руководителю службы стандартизации функционально.

58

Нормоконтроль – завершающий этап разработки КД. В соответствии с этим:

а) при выполнении бумажной КД передачу подлинников документов отделу технической документации или заменяющему его подразделению рекомендуется поручать нормоконтролеру;

б) при выполнении электронной КД присвоение статуса документа, определяющего полную готовность документа к применению, рекомендуется поручать нормоконтролеру.

Подпись в КД ответственного за нормоконтроль является обязательной.

В зависимости от количества и содержания разрабатываемой в организации КД нормоконтроль может проводить один нормоконтролер или нормоконтролеры, специализированные:

–по объектам проверки;

–по видам документов.

Нормоконтроль рекомендуется проводить в два этапа:

I этап – проверка оригиналов КД перед передачей на изготовление подлинников и размножение. Эти материалы предъявляют нормоконтролеру с подписями в графах «Разраб.», «Пров.» и «Т. контр.» (при выполнении технологического контроля КД);

II этап – проверка КД в подлинниках при наличии всех подписей лиц. ответственных за выполнение КД, кроме утверждающей подписи.

КД, как правило, следует предъявлять на нормоконтроль комплектно:

–все документы, разрабатываемые на соответствующей стадии разработки, – для проектной документации (документы технического предложения, эскизного и технического проектов);

–документы на изделие (деталь, сборочную единицу, комплекс, комплект) – для рабочей документации.

Подписание нормоконтролером проверенных конструкторских документов осуществляют следующим образом:

–если документ проверяет один нормоконтролер по всем показателям, он подписывает его в месте, отведенном для подписи нормоконтролера;

–если документ последовательно проверяют несколько специализированных нормоконтролеров, то подписание этих документов в месте, отведенном для подписи нормоконтролера, осуществляет исполнитель наиболее высокой (в группе нормоконтролеров) должностной категории. Остальные нормоконтролеры после проверки документа ставят свои визы на полях;

–документацию, подлежащую утверждению руководством организации, нормоконтролер визирует до передачи на утверждение и подписывает после утверждения.

59

Электронные конструкторские документы с применением электронной подписи нормоконтролеры подписывают в соответствии с шаблоном, оформленным в соответствии с требованиями стандарта организации.

Исправлять и изменять подписанные нормоконтролером, но не сданные на учет и хранение в службу технической документации, подлинники документов без его ведома не допускается.

При внесении изменений по журналу изменений подлинники на бумажном носителе подвергают повторному нормоконтролю и визируются нормоконтролером на поле для подшивки этих документов.

Изменения и исправления, указанные нормоконтролером и связанные с нарушением действующих стандартов и других НД, обязательны для внесения в КД.

Предложения нормоконтролера, касающиеся замены оригинальных исполнений деталей и сборочных единиц заимствованными, стандартными и типовыми, сокращения применяемых номенклатур типоразмеров изделий, конструктивных элементов и материалов вносят в документацию при условии их согласования с разработчиком документации.

Разногласия между нормоконтролером и разработчиком документации разрешает руководитель службы стандартизации по согласованию с руководителем подразделения разработчика документации. Решения руководителя службы стандартизации по вопросам соблюдения требований стандартов и других нормативных документов являются окончательными.

Если не решены разногласия по вопросам применения ранее разработанных изделий, замены, объединения типоразмеров и т.п., то их разрешает руководство организации, разрабатывающей КД.

Обязанности и права нормоконтролера

При нормоконтроле КД нормоконтролер обязан руководствоваться только действующими в момент проведения контроля стандартами и другими НД.

Вопрос о соблюдении требований вновь выпущенных стандартов и НД, срок введения которых к моменту проведения нормоконтроля еще не наступил, в каждом отдельном случае решает руководство службы стандартизации в зависимости от установленных сроков разработки и освоения в производстве проектируемых изделий.

Нормоконтролер обязан систематически предоставлять руководству подразделений, разработавших КД, сведения о соблюдении требований стандартов и других НД, об использовании принципов конструктивной преемственности, оформлении документации и уровне унификации и стандартизации разрабатываемых изделий.
