.pdfПример решения. Определить географические координаты точки А с отметкой 160,6, расположенной в квадрате 66,11 (66,11 координаты югоEзападного угла километровой сетки) карты масштаба 1:10000 (рис.18).
Проводим через заданную точку А параллель (т.е. линию, параллельную южной стороне рамки карты) см.рис.18. Широта т.А равна широте южной рамки ( = 54 40 ) плюс число минут и секунд от южной рамки до параллели точки (1 24):
À 54 40 1 25 54 41 25 .
Долготу т.А находим аналогично, проводя через точку истинный меридиан и пользуясь делениями на южной и северной сторонах рамки:
=18 03 45 +15 +55 =18 04 55 .
Географические координаты определяем и с помощью миллиE метровой линейки с применением формул:
` 0 ; |
l 60 |
79 ìì |
|
60 25,6 ; |
||||||
|
|
|||||||||
|
|
|
l |
185 ìì |
|
|
||||
` |
0 ; |
|
l 60 |
|
96 ìì |
60 53,3 . |
||||
108 ìì |
||||||||||
где 0 и 0 |
|
|
l |
|
|
|
||||
координаты |
югоEзападного угла |
трапеции, в кото |
||||||||
и |
ром расположена данная точка; |
|
||||||||
приращения координат; |
|
|
|
|
|
|
||||
l и l |
расстояния в мм до данной точки соответственно от |
|||||||||
|
ближайшей южной параллели и от ближайшего |
|||||||||
|
западного меридиана; |
|
|
|
|
|
|
|||
l и l |
длины в миллиметрах ближайших на рамках карты |
|||||||||
|
минут соответственно по широте и долготе. |
А = 54 41 + 25,6 = 54 41 25,6 ;
А = 18 04 + 53,3 =18 04 53,3 .
21

Рис.18
22
1.5. Определение прямоугольных координат
З а д а ч а 1 6
Определить прямоугольные координаты точки с заданной отметE кой на топографической карте масштаба 1:10000. Исходные данные по вариантам приведены в табл.15.
Пример решения. Определить прямоугольные (зональные) коорE динаты точки В с отметкой 151,6 м (квадрат 6511) на карте масштаба 1:10000 (см.рис.18).
Приняв за оси координат километровые линии 6065 и 4311, опускаем на них из точки В перпендикуляры X и Y, длины которых определяем по поперечному масштабу:
Xb X0 X = 6065000 + 110 = 6065110 м;
Yb Y0 Y = 4311000 + 815 = 4311815 м,
где X0 и Y0 координаты югоEзападной вершины квадрата килоE метровой сетки, в котором расположена точка;
X и Y приращения координат.
Значение Xв = 6065,110 км показывает расстояние точки от экватоE ра, отсчитываемое по осевому меридиану, а первая цифра (4) значения Yв=4311,815 км определяет номер зоны, в которой находится лист карты.
Последние цифры показывают, что километровая линия отстоит от условного начала координат на 311,815 км, т.е. находится на расстоянии 500,00 311,815 км = 188,185 км к западу от осевого мериE диана зоны, значение которого условно принимают за 500 км.
1.6. Построение графиков заложений и уклонов (определение крутизны ската)
З а д а ч а 1 7 Построить график заложений и график уклонов для заданного
масштаба карты и высоты сечения рельефа. Исходные данные по вариантам приведены в табл.16.
23

|
|
|
|
Т а б л и ц а 1 6 |
|
Номер |
Масштаб |
Высота |
Номер |
Масштаб |
Высота |
варианта |
карты |
сечения |
варианта |
карты |
сечения |
|
|
рельефа, м |
|
|
рельефа, м |
1 |
1:10000 |
2,5 |
9 |
1:25000 |
10 |
2 |
1:25000 |
5 |
10 |
1:5000 |
2,0 |
3 |
1:50000 |
10 |
11 |
1:25000 |
2,5 |
4 |
1:5000 |
1 |
12 |
1:2000 |
0,5 |
5 |
1:2000 |
1 |
13 |
1:50000 |
10 |
6 |
1:1000 |
0,5 |
14 |
1:2000 |
0,5 |
7 |
1:10000 |
5 |
15 |
1:5000 |
1 |
8 |
1:10000 |
1 |
|
|
|
Пример решения. Построить график заложений на топоплане масштаба 1:1000 при высоте сечения h = 0,5 м в уклонах и в углах наклона.
Вдоль горизонтальной оси откладываем через произвольно равные отрезки значения уклонов (0,01; 0,02; 0,03; 0,05; 0,07; 0,10; 0,20), а на
перпендикулярах к этой линии значения заложений d, м: d hi (50;
16.6, 10; 7.2; 5; 2,5) в масштабе данного плана.
Вершины перпендикуляров соединяем плавной кривой (рис.19).
Рис.19
При построении графика заложений в углах наклона заложения d вычисляем по формуле
d tgh .
24

По горизонтальной оси откладываем через произвольно равные отрезки значения углов наклона V (0 30 ; 1 , 2 , 3 , 4 , 5 , 10 ), а на ординатах к этой линии откладываем соответственно d (57,3; 28,6; 14,3; 9,6; 7,2; 5,2; 2,8) в масштабе плана.
Аналогично строим кривую (рис.20).
Рис.20
З а д а ч а 1 8 Определить крутизну ската в уклонах и углах наклона заданного
отрезка по данным табл.17 и рис.22, пользуясь графиками заложений и уклонов (рис.50, 51). Высоту сечения h плана принять равной величине h при построении графиков.
Пример решения. Определить крутизну ската в уклонах и углах наклона отрезка ab (рис.21), пользуясь графиком заложений (см. рис.19, 20).
Рис.21
25

Взяв отрезок ab в раствор циркуля, перемещаем одну ножку циркуля (т.a) вдоль основания графика заложений (рис.19) до тех пор, пока другой конец отрезка (т.b) не окажется на кривой. Крутизна ската равна 2 25 (см. рис.20) в углах наклона линии к горизонту и 0,036 в уклонах (см. рис.19).
З а д а ч а 1 9 По данным табл.17 и рис.22 вычислить угол наклона и уклон
местности i по линии, обозначенной прописными буквами, а также крутизну ската между точками, обозначенными заглавными буквами.
Пример решения. Вычислить угол наклона по длине линии ab, равной 5,0 мм, на плане масштаба 1:10000 при высоте сечения h = 2,5 м.
Рис.22
На плане масштаба 1:10000 длина линии будет равна 5,0 мм 10000 = 50,0 м.
26

Угол наклона в градусной мере вычисляем по формуле
57 h |
|
2,5 57 |
2,8 , |
|||||||
|
|
d |
|
|
50,0 |
|
|
|||
Уклон линии ab |
|
|
|
|
|
|
|
|
|
|
|
i |
|
h |
|
2,5 0,050. |
|||||
|
|
|||||||||
|
ab |
|
d |
|
50 |
|
|
|
||
|
|
|
|
|
|
|
||||
Уклон линии АEВ |
|
|
|
|
|
|
|
|
|
|
i` b |
|
2,5 2 |
|
|
5 |
|
0,0625, |
|||
8 10000 |
80 |
|||||||||
|
|
|
|
а угол наклона
57 5 3,56 3 34 . 80
|
|
|
|
Т а б л и ц а 1 7 |
|
Номер |
Обозначение |
Концы |
Масштаб |
|
Высота |
|
сечения |
||||
варианта |
заложения |
линии |
карты |
|
|
|
рельефа h, м |
||||
|
|
|
|
|
|
1 |
аб |
АEБ |
1:10000 |
|
1 |
2 |
ас |
АEС |
1:25000 |
|
10 |
3 |
вг |
ВEГ |
1:10000 |
|
2,5 |
4 |
ез |
ЕEЗ |
1:5000 |
|
1 |
5 |
кп |
КEП |
1:25000 |
|
5,0 |
6 |
рс |
РEС |
1:10000 |
|
0,5 |
7 |
мm |
ТEМ |
1:5000 |
|
10 |
8 |
ок |
ОEК |
1:25000 |
|
5 |
9 |
лр |
ЛEР |
1:10000 |
|
2,5 |
10 |
фх |
ФEХ |
1:25000 |
|
5 |
11 |
сd |
СEД |
1:10000 |
|
5 |
12 |
mу |
ТEУ |
1:25000 |
|
2,5 |
13 |
яе |
ЯEЕ |
1:5000 |
|
2 |
14 |
dс |
ДEС |
1:5000 |
|
1 |
15 |
лm |
Т5Л |
1:10000 |
|
5 |
27

1.7.Построение профиля местности по заданному направлению
З а д а ч а 2 0 Построить профиль на карте заданного масштаба (см. рис.22) по
известному направлению.
Исходные данные по вариантам приведены в табл.18 и на рис.22. Отметки точек и горизонталей на рис.22 во внимание не
принимать.

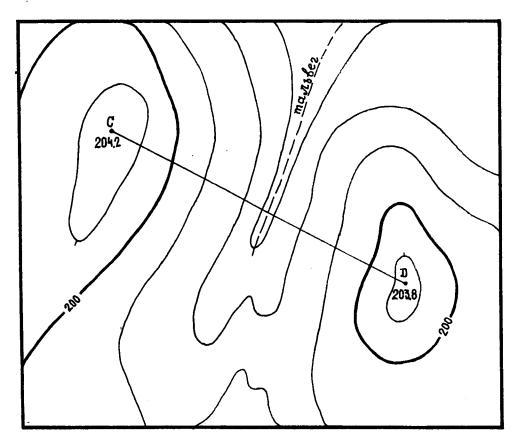

Пример решения. На участке карты масштаба 1:10000 (рис.23) задано направление линии С5D, по которому требуется построить профиль.
Рис.23
Высота сечения горизонталей 2,5 м (см. рис.23). На профильную линию накладываем полоску миллиметровой бумаги, отмечаем на ней выходы всех горизонталей, их отметки, а также характерные линии рельефаEтальвег.
28

|
|
|
|
Т а б л и ц а 1 8 |
|
Номер |
Высота сечения |
Название |
Отметки точек H, м |
||
варианта |
рельефа h,м |
линии |
начальной |
|
конечной |
1 |
1 |
IEII |
159,7 |
|
158,60 |
2 |
1 |
IEIII |
259,7 |
|
260,7 |
3 |
1 |
IEIV |
159,7 |
|
158,4 |
4 |
2 |
IIEV |
255,8 |
|
253,2 |
5 |
2 |
IEIII |
170,9 |
|
173,5 |
6 |
2 |
IIIEIV |
173,5 |
|
169,6 |
7 |
2,5 |
IIEV |
159,4 |
|
156,1 |
8 |
2,5 |
IEV |
159,2 |
|
153,1 |
9 |
2,5 |
VIEVII |
176,2 |
|
176,8 |
10 |
2 |
IIEIX |
205,4 |
|
201,8 |
11 |
2 |
IIIEX |
259,5 |
|
259,8 |
12 |
5 |
VIEV |
191,8 |
|
207,1 |
13 |
5 |
VIEVIII |
92,3 |
|
102,4 |
14 |
5 |
IIIEV |
123,5 |
|
106,8 |
15 |
5 |
IIEE |
162,5 |
|
140,0 |
На листе бумаги строим графы расстояний и отметок (рис.24). Переносим в графу расстояний следы всех пересечений с полоски и подписываем высоты соответствующих точек. Над всеми перенесенE ными точками от линии условного горизонта восстанавливаем перпенE дикуляры и на них в масштабе, в 10 раз крупнее горизонтального, откладываем отметки точек. Концы перпендикуляров соединяем прямыми линиями. Положение точки на тальвеге определяем на пересечении встречных скатов.
Рис.24
29

1.8. Проведение на карте линии заданного уклона
З а д а ч а 2 1 Построить линию между двумя точками по карте с уклоном, не
превышающим заданного значения.
Исходные данные по вариантам приведены в табл.19 и на рис.22.
|
|
|
|
Т а б л и ц а 1 9 |
|
|
|
|
|
Номер |
Обозначение |
Масштаб |
Высота сечения |
Значение уклоE |
варианта |
концов линии |
карты |
рельефа, м |
на линии % |
1 |
IIIEVI |
1:10000 |
0,5 |
5 |
2 |
IEVII |
1:5000 |
0,5 |
1 |
3 |
IIIEM |
1:10000 |
1,0 |
8 |
4 |
XEXIII |
1:5000 |
0,5 |
12,5 |
5 |
IIIEXI |
1:10000 |
0,5 |
5 |
6 |
IEГ |
1:25000 |
2,0 |
7 |
7 |
VII |
1:10000 |
0,5 |
3 |
8 |
XIEI |
1:5000 |
0,5 |
6,2 |
9 |
VIEI |
1:25000 |
2,5 |
14,3 |
10 |
XEXII |
1:10000 |
0,5 |
7 |
11 |
IIE4 |
1:5000 |
0,5 |
4,2 |
12 |
XEVIII |
1:25000 |
5,0 |
2,8 |
13 |
XEI |
1:10000 |
0,5 |
5 |
14 |
IEVIII |
1:5000 |
0,5 |
7,7 |
15 |
IEVII |
1:5000 |
1 |
2 |
Пример решения. Построить между точками А5В на карте М 1:10000 с высотой сечения рельефа h = 2,5 м линию с уклоном, не превышающим i = E5% (рис.25).
Рис.25
