О к о н ч а н и е т а б л . 7 3

1) вычисляют на каждой станции превышения h (h=З П) по красным (hкр) и черным (hч) сторонам реек: на первой станции

hкр = 6305 5325 = + 980; hч = 1525 0545 = + 0980

изаписывают в графу 6;

среднее превышение hср вычисляют как среднее арифметическое

( Ï = 38032) отсчетов;

суммируют на странице журнала отсчеты ( Ç и Ï) и превыE шения d h è hñð i.

101

Постраничный контроль заключается в соблюдении равенства

Ç Ï hâ 2 hñð ,

т.е. разность сумм задних и передних отсчетов (графы 3 и 4) должна быть равна сумме вычисленных превышений ( h) и удвоенной сумме средних превышений (2 hñð ):

28157 38032 = 7875 = 2( 3937,5).

3) Выполняют оценку точности измерения в нивелирном ходе: Вычисляют невязку нивелирного хода fh и сравнивают ее с

допустимой fhдоп:

fh hпракт hòåîð ,

где hпракт= hср= 3937,5 мм;

hòåîð Hêîí Híà× 97,158 101,100 3,942 ì.

Тогда

fh 3937,5 3942,0 4,5 мм ;

– допустимое значение невязки fhдоп, где n – количество штативов.

4)Полученная невязка fh не превышает допустимого значения, значит результат нивелирования признают удовлетворительным.

Распределяют невязку fh = + 4,5 мм с обратным знаком поровну на все превышения в виде поправок h и вычисляют исправленные превышения: hèñïð hñð h (графа 7).

5)Вычисляют отметки связующих точек по исправленным

превышениям:

Hïîñë Hïðåä hèñïð ;

HÏÊÎ HïðI hèñïð 101,100 0,979 102,079 ì; HÏÊ 2 mÏÊI hèñïð 98,111 a 0,953f 97,158.

b 6) Для вычисленияg отметок промежуточных (плюсовых) точек HÏÊI 42, HÏÊI+80 определяют горизонт прибора (ГП) на станции (ст.3):

ГП=HXI+3ч = 100,023 + 0,578 = 100,601 м; для контроля вычисляют ГП по передней точке:

ГПк=HПКI+Пч = 98,111 + 2,490 = 100,601 м.

102

Среднее значение горизонта прибора на станции 3 равно

ÃÏñð ÃÏ 2ÃÏê 100,601 ì.

Отметки промежуточных точек вычисляют по формуле:

Hпром = ГПср С,

где С отсчет по рейке на промежуточную точку (графа 5). HПКI+42 = 100,601 1,809 = 98,792; НПКI+80 = 100,601 2,010 = 98,591.

7.2. Построение профиля трассы

Пример решения. По фактическим отметкам точек участка трассы (табл.73) построить продольный профиль в масштабах: гориE зонтальном 1:2000 и вертикальном 1:200.

Строим сетку профиля. Для этого проводим горизонтальные графы и подписываем их (рис.55).

Рис.55

103

В графе «расстояния и пикеты» (гр. 4) откладываем отрезки по 100 метров пикеты и расстояния до всех плюсовых точек.

Подписываем названия пикетов. Концы всех пикетов обозначаются вертикалями.

Отметки земли, полученные в результате нивелирования из табл.10, выписываем в графу 3.

Верхнюю горизонтальную линию сетки профиля принимаем за линию условного горизонта (Н = 90 м), от которой откладываем по вертикали с учетом вертикального масштаба разности отметок от условного горизонта.

Концы построенных вертикалей соединяем прямыми линиями и получаем продольный профиль трассы.

Линию профиля строят на 5E6 см выше условного горизонта.

7.3. Вычисление проектных отметок и уклонов

З а д а ч а 1 0 9 Определить глубину заложения трубы на пикете 5+60 по данным

рис.56

62,60

Рис.56

104

Пример решения. По известным проектным отметкам данного участка трассы вычислить проектный уклон и глубину заложения трубы на ПК5+60.

Вычисляют

а) проектный уклон iпр на участке ПК3EПК6 по формуле

б) Проектную отметку на пикете5+60 по формуле

2)Нпослпр Нпредпр iпрd ;

3)НПК5+60пр НПК3пр id 63,20 0,002 260 м 63,20 0,52 62,68 м .

где d – расстояние от известной предыдущей проектной отметки до плюсовой точки т.е. d =ПК5+60EПК3=260м

в) Глубина заложения трубы ГЛ3 на пикете 5+60 по формуле:

ГЛ3i=Нi– Нiпр ;

ГЛ3ПК5+60=66,60 – 62,68=3,92 м.

З а д а ч а 1 1 0 По фактическим отметкам пикетов начального, конечного и

промежуточного (табл.74) построить профиль земли. Подписать пикеты и их отметки. Провести проектную линию. Определить глубину заложения трубы на промежуточном пикете, если отметки конечных точек участка проектируемого трубопровода известны (табл.74). Масштабы: горизонтальный 1:2000, вертикальный 1:200.

105

106

Пример решения. На построенном продольном профиле (рис.55) провести проектную линию трубопровода с глубиной заложения трубы 2,30 м на пикетах 0,1 и 2 (на концах участков). Вычислить: уклон проектной линии на двух участках трассы (ПКО ПК1, ПК1 ПК2), проектные отметки плюсовых точек трассы ПК1+42 и ПК1+80, глубину заложения трубы в этих точках.

1. Проектируем трубопровод на профиле (рис.55) с учетом глубины заложения трубы h3 = 2,30 м на конечных точках участков ПКО, ПК1 и

ПК2 и вычисляем их проектные отметки Hпр:

HÏÊ0ïð 102,08 2, 30 99,78;

HÏÊïð 1 98,11 2, 30 95, 81;

HÏÊïð 2 97,16 2, 30 94, 86.

Значения проектных отметок записываем в графу 2. 2. Вычисляем уклон проектной линии i.

94,86 95,81

iПК1 ПК2 0,0095 (–0,9%–9,5‰) 100

Уклоны могут быть записаны в процентах или в промилле.

3. Вычисляем проектные отметки на плюсовых точках трассы ПК1+42 и ПК1+80:

Hïîñëïð Hïðåäïð id,

HÏÊ1ïð 42 HÏÊ1ïð id 95, 81 a 0,0397f 42 95, 41 ì; HÏÊ1ïð 80 HÏÊ1+42ïð id2 95, 41 a 0,0397f 38 93,90 ì.

4. Глубина заложения трубы на плюсовых точках определяется как разность отметки земли и проектной отметки:

h3 Hi Hiïð ;

Значения глубин заложения трубы переносим на продольный профиль (см.рис.55).

107

З а д а ч а 1 1 1 По фактическим отметкам пикетов (см.табл.74) построить профиль

земли. Подписать пикеты, их отметки. Провести проектную линию под заданным уклоном (табл.75) при условии, что начальная проектная отметка совпадает с фактической отметкой начального пикета. Определить отметку точки нулевых работ.

З а д а ч а 1 1 2 По данным табл.76 вычислить проектную отметку на заданном

пикете, если известна проектная отметка на одном из конечных пикетов участка трассы автодороги и уклон проектной линии.

108

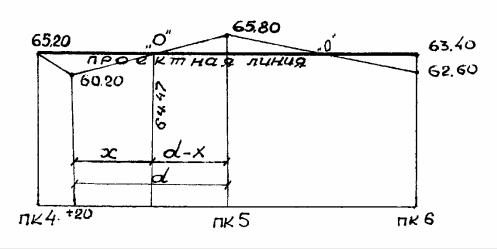

Пример решения. Определить отметку точки нулевых работ, расE положенную между пикетами 5 и 4. Данные для вычисления взять с рис.57.

Рис.57

1. Определяем уклон проектной линии:

2. Проектные отметки ближайших к точке нулевых работ пикетов (Н ПК4+20, Н ПК5) определим по формуле

Hïîñëïð Hïðåäïð id.

Тогда

HÏÊïð 4+20 HÏÊïð 4 id 65,20 0,009 20 65,02 ì.

HÏÊ5 65,02 0,009 100 64,30 ì.

3. Определяем ближайшие рабочие отметки (hip ) как разность проектной отметки и фактической отметки в данной точке:

hið Hiïð Hi

hÏÊð 4 20 HÏÊïð 4 20 HÏÊ 4 20 65,02 60,20 4,82 ì;

hÏÊð 5 HÏÊïð 5 HÏÊ5 64,30 65,80 1,50 ì.

4. Вычисляем расстояние x до точки нулевых работ:

109

5.Отметку точки нулевых работ (Но) определяем по формуле

Н0 Нпредпр i x,

H0 65,02 0,009 61,02 64,47 ì.

иподписываем на профиле (рис.57).

7.4.Определение направлений и длин участков трассы

З а д а ч а 1 1 3 По данным табл.77 определить дирекционные углы и румбы

последующих направлений трассы. Привести рисунок.
