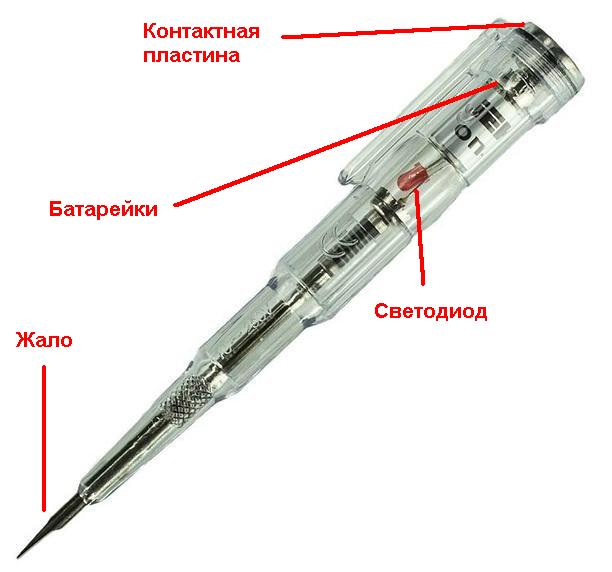

2.2 Индикаторная отвёртка.
И
ндикаторная
отвертка – тестер напряжения, который
имеет встроенный в корпус рукоятки
резистор. С ним соединен металлический
стержень, выступающий в роли проводника.
О наличии напряжения на тестируемом
участке сигнализирует лампочка и
светодиод, встроенные в прозрачную
часть рукояти. Если отвертка контактноготипа,
пользователь должен касаться пластины
на рукоятке, чтобы цепь замкнулась.
Загорелся световой индикатор, значит,
найдена фаза. Если сигнала нет, найден
ноль. Существуют также тестеры со
звуковым оповещением. У моделей бесконтактного
типа есть
батарейка, которая дает возможность
работать даже без подачи тока и определять
обрывы электропровода.
Наиболее чаще данный инструмент используется для определения фазы и нуля.Если тестер без батарейки, то дотрагиваемся жалом до поверхности, прижимаем плямбу пальцем и смотрим на показания индикатора.Если лампа загорается, то провод фазный или же поверхность находится под напряжением. 2.3 Диэлектрическая отвертка

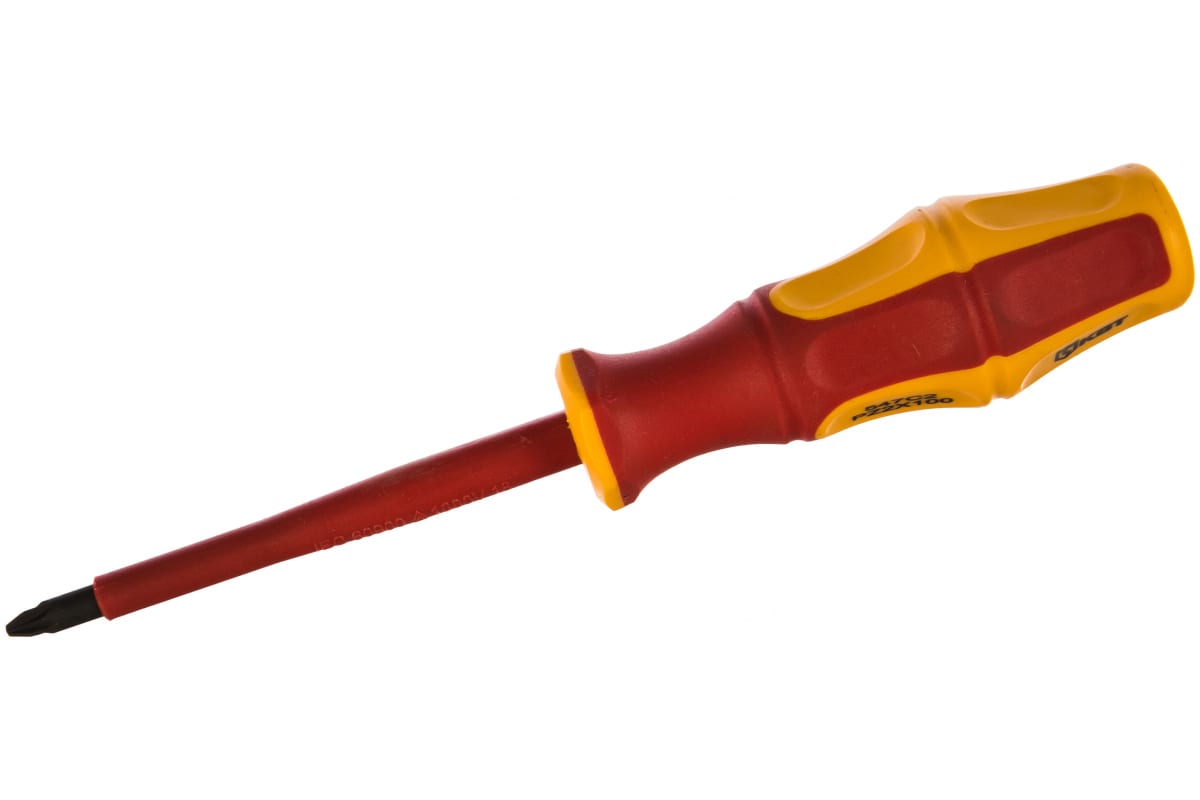

Диэлектрические отвертки представляют собой специализированный ручной инструмент, предназначенный для работы с электрическими цепями под напряжением. Они обеспечивают безопасность пользователя благодаря своим изоляционным свойствам, предотвращая возможность поражения электрическим током. Этот инструмент является незаменимым для электриков и специалистов по обслуживанию электрооборудования.
Принцип работы и конструкция
Д
иэлектрическая
отвертка состоит из следующих основных
компонентов:
Жало: изготовлено из прочной и долговечной стали, имеет разнообразные формы (плоское, крестовое, шестигранное и другие) в зависимости от типа крепежа, с которым предстоит работать.
Изоляционная оболочка: покрывает жало и часть рукоятки, изготавливается из высококачественных диэлектрических материалов, таких как пластик или резина. Оболочка предотвращает прохождение электрического тока к руке пользователя.
Рукоятка: эргономичная, обеспечивает удобный захват и контроль над инструментом. Часто снабжена дополнительными изоляционными вставками для повышения безопасности.
Преимущества и особенности
Диэлектрические отвертки обладают рядом преимуществ и особенностей, делающих их незаменимыми при работе с электричеством:
Безопасность: основное преимущество диэлектрических отверток заключается в их способности защищать пользователя от поражения электрическим током. Они выдерживают высокие напряжения, что позволяет безопасно работать с проводами и электрооборудованием под напряжением.
Соответствие стандартам: такие отвертки проходят строгие испытания и сертификацию, соответствуя международным стандартам безопасности, таким как IEC 60900. Это гарантирует надежность и безопасность инструмента при работе.
Удобство и эргономика: современные диэлектрические отвертки разрабатываются с учетом эргономики, что обеспечивает комфортную работу даже при длительном использовании. Рукоятки имеют удобную форму и не скользят в руках.
Разнообразие типов: существуют различные типы диэлектрических отверток, подходящие для работы с различными видами крепежа и в различных условиях. Это включает в себя плоские, крестовые, шестигранные и другие виды жал.
Вывод:Ознакомился с инструментом, приспособлением и механизмом используемые в электромонтажных работах, с их устройством и принципом работы.
