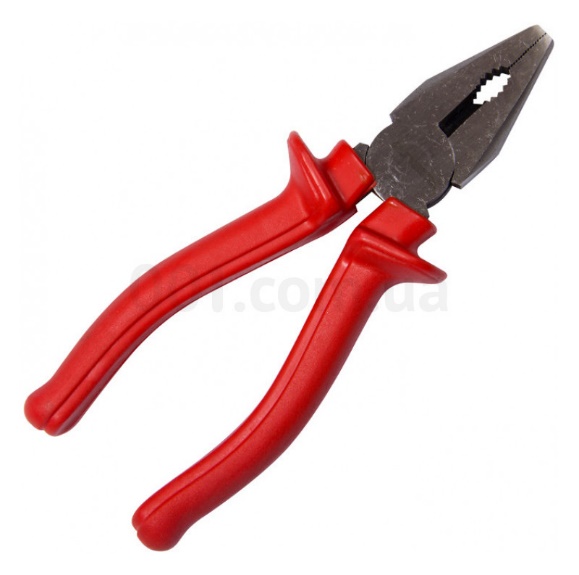

2.2Пасатижи.
Пассатижи
— это многофункциональный ручной
инструмент, предназначенный для захвата,
удержания, сгибания и перекусывания
различных материалов. Они состоят из
двух рычагов, соединённых шарниром, с
зазубренными губками для надёжного
захвата предметов. Пассатижи широко
используются в различных отраслях:
электромонтажных работах для захвата
и удержания проводов, снятия изоляции
и перекусывания проводов; в строительстве
для захвата и сгибания арматуры, а также
для выполнения множества других задач,
требующих с
илы
и точности; в слесарных и ремонтных
работах для удержания и манипуляции
мелкими деталями и крепёжными элементами.
Существует несколько видов пассатижей, каждый из которых предназначен для конкретных задач. Универсальные пассатижи имеют комбинированные губки с зубцами и режущими кромками, что делает их подходящими для выполнения различных операций. Узкогубцы (плоскогубцы) с длинными и тонкими губками используются для работы в труднодоступных местах и точных манипуляций. Также существуют специализированные модели, такие как круглогубцы, которые имеют круглые губки и предназначены для работы с проволокой, сгибания и формирования колец и петель. Пассатижи являются незаменимым инструментом в арсенале профессионалов и любителей, обеспечивая удобство и многофункциональность при выполнении различных задач.

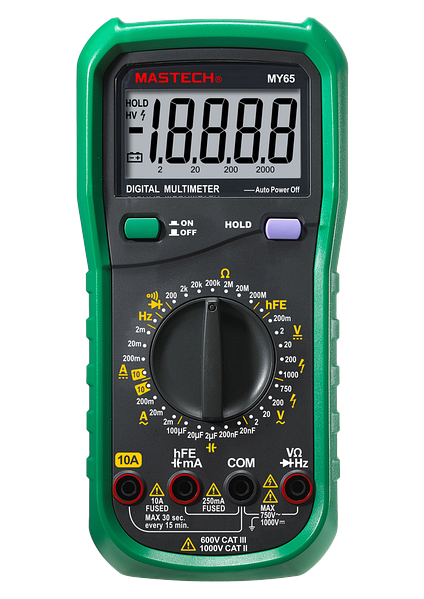

2.3 Мультиметр.
М
ультиметр –
это многофункциональный электроизмерительный
прибор. Основное его назначение –
измерение характеристик электрического
сигнала. Функционально мультиметр
объединяет возможности амперметра,
вольтметра, омметра и других
электроизмерительных приборов.
Вывод:Ознакомился с инструментом, приспособлением и механизмом используемые в электромонтажных работах, с их устройством и принципом работы.
3 Электромонтажные соединения и оконцевания проводов и кабелей.
3.1Основные требования предъявляемые к электрическим контактам.
а) Контакты должны выдерживать значительный ток. Для первичныхконтактов некоторых вибраторов он достигает 5 а.б) Контакты должны надежно разрывать цепь со значительным напряжением; для вторичных контактов — до 300 в.в) Контакты должны иметь небольшое переходное сопротивление — обычно не больше 0,05 ом.г) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.д) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.Плохой контакт влечет за собой увеличенное сопротивление на участке цепи. Чем больше сопротивление, тем больше падение напряжения и нагрев в месте контакта.
3.2 Необходимость оконцеваний проводов. Основные способы оконцевания.
Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:
надежное контактное пятно;
удобство монтажа;
низкое переходное сопротивление соединения.
