3 Электромонтажные соединения и оконцевания проводов и кабелей.
3.1Основные требования предъявляемые к электрическим контактам.
а) Контакты должны выдерживать значительный ток. Для первичныхконтактов некоторых вибраторов он достигает 5 а.б) Контакты должны надежно разрывать цепь со значительным напряжением; для вторичных контактов — до 300 в.в) Контакты должны иметь небольшое переходное сопротивление — обычно не больше 0,05 ом.г) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.д) Контакты не должны благоприятствовать возникновению и поддержанию между ними дугового разряда.Плохой контакт влечет за собой увеличенное сопротивление на участке цепи. Чем больше сопротивление, тем больше падение напряжения и нагрев в месте контакта.
3.2 Необходимость оконцеваний проводов. Основные способы оконцевания.
Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.Оконцевание проводов — это один из максимально простых и надежных способов подключения проводов к клеммным колодкам, автоматическим выключателям и прочему электротехническому оборудованию. Данный тип соединения распространен в бытовых и промышленных сетях. Это обусловлено преимуществами, которых позволяет добиться оконцевание:
надежное контактное пятно;
удобство монтажа;
низкое переходное сопротивление соединения.
3.3 Способы соединения и создания ответвлений проводов.
Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.
Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

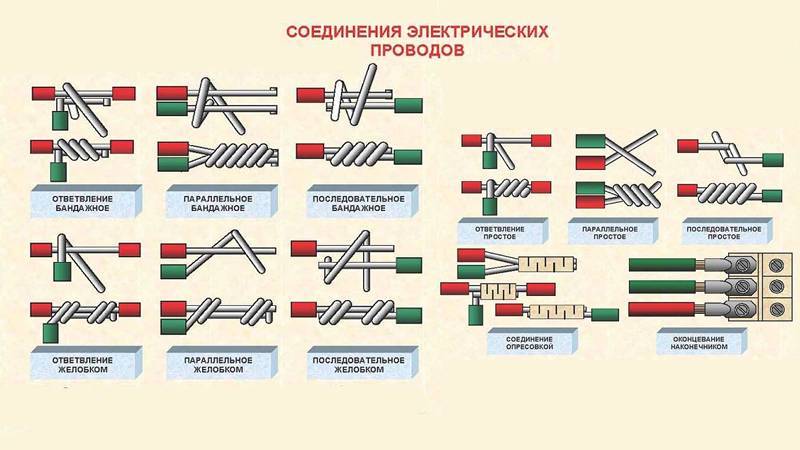

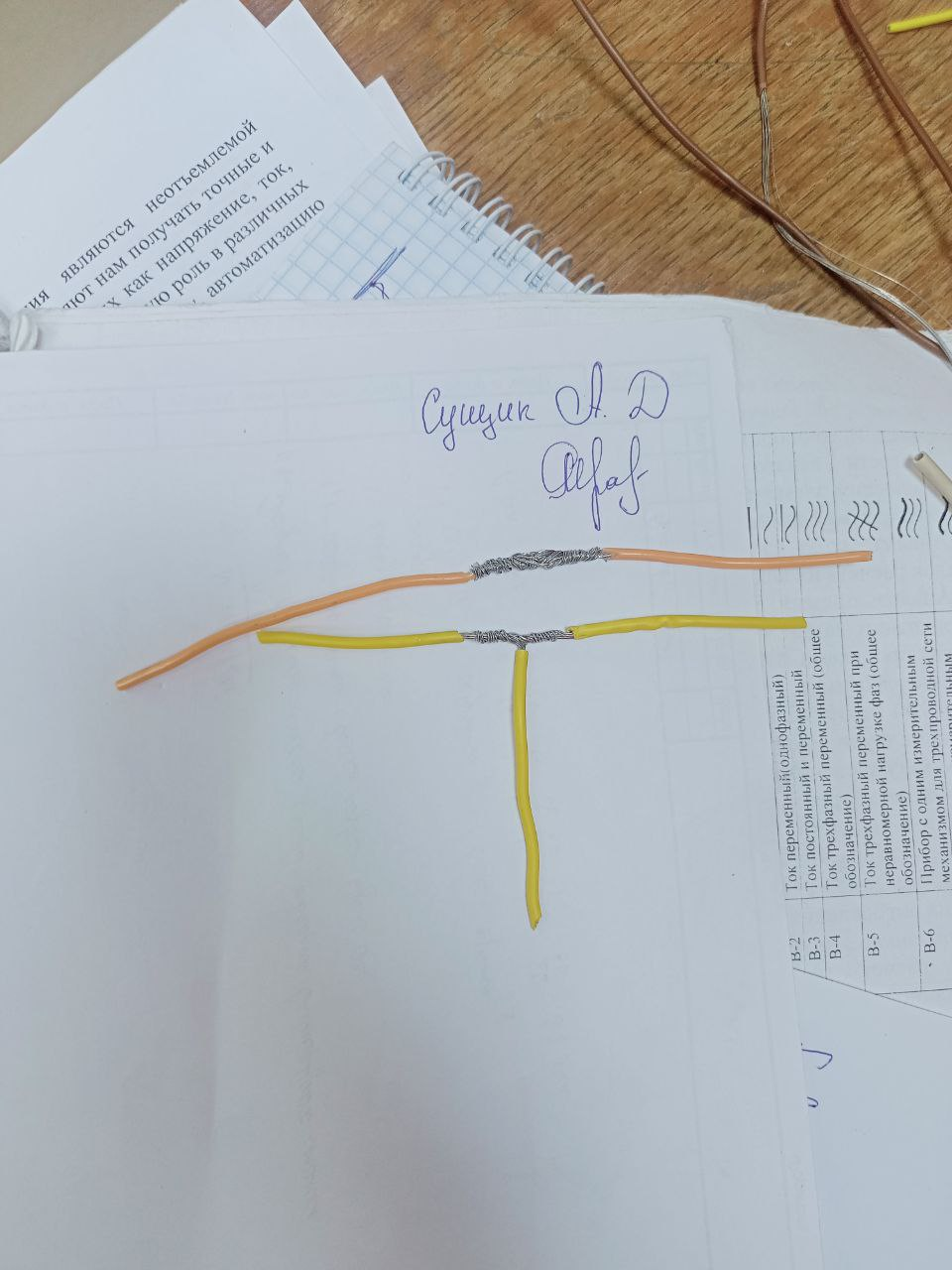

С
крутка
многожильных проводов:
С
крутка
многожильных проводов:
Вывод:Ознакомился с основными требованиями предъявляемыми к электрическим контактам. Узнал для чего и как проводится оконцевание проводов и его способы, а также способы соединения и создания ответвлений проводов.
