Каталог оборудования_2015_v6

Шпиндель:

Вращение шпинделя осуществляется за счет электродвигателя с частотным регулированием. Число оборотов шпинделя указано в разделе технические характеристики. Спереди шпинделя установлены три радиально-упорных шарикоподшипника с большим углом контакта, прекрасно выдерживающие осевые и радиальные усилия; сзади использованы два радиально-упорных шарикоподшипника, радиальный и осевой зазоры регулируются посредством гайки.

Привод:

Станки предлагаются с двумя типами привода шпинделей: с ременной передачей и с двухступенчатой коробкой скоростей. Коробкой старостей комплектуется только модель ПРОТОН T500G. Использование асинхронных высокомоментных двигателей переменного тока обеспечивает высокие моментные и мощностные характеристики шпинделя, что является необходимым условием при тяжелом, либо долговременном точении.

Благодаря прецизионной шарико-винтовой паре, обеспечивающей точность позиционирования и повторяемость.

Задняя бабка:

В станке предусмотрено программируемое и ручное перемещение задней бабки и выдвижение пиноли с гидравлическим приводом. Задняя бабка обеспечивает точность, высокую жесткость и отличные эксплуатационные качества.

Основные узлы станка

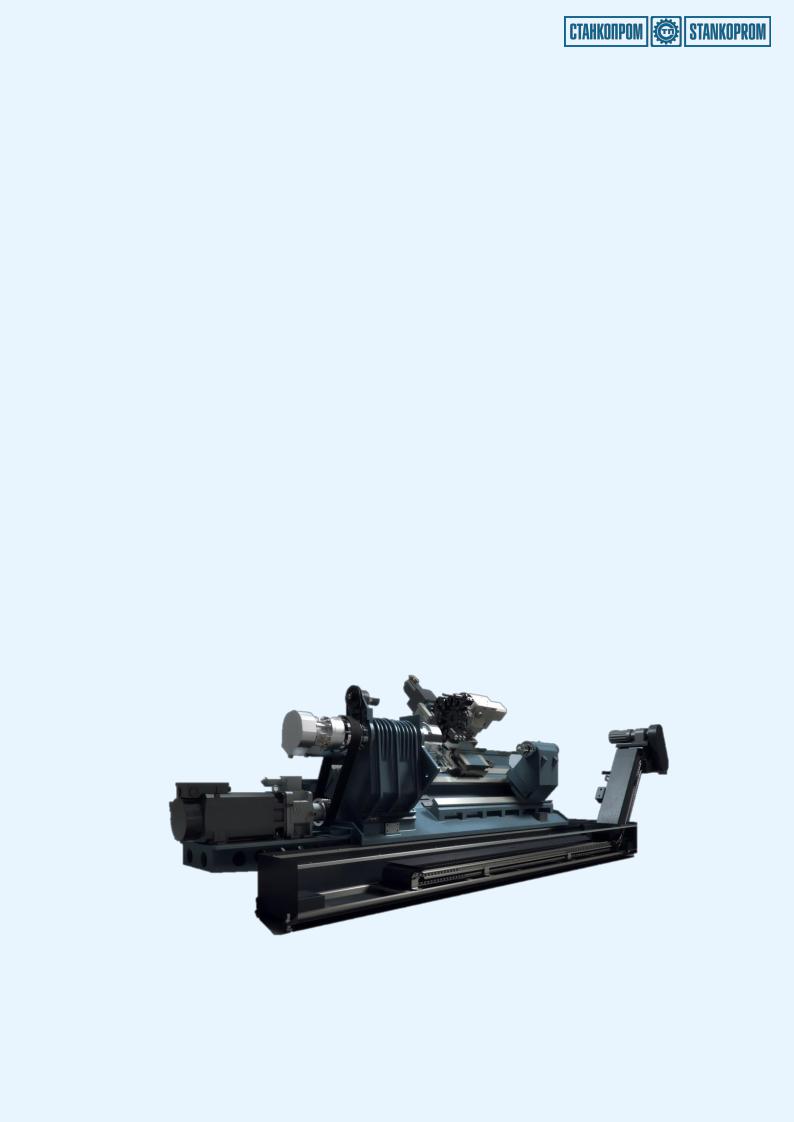

Общий вид

71

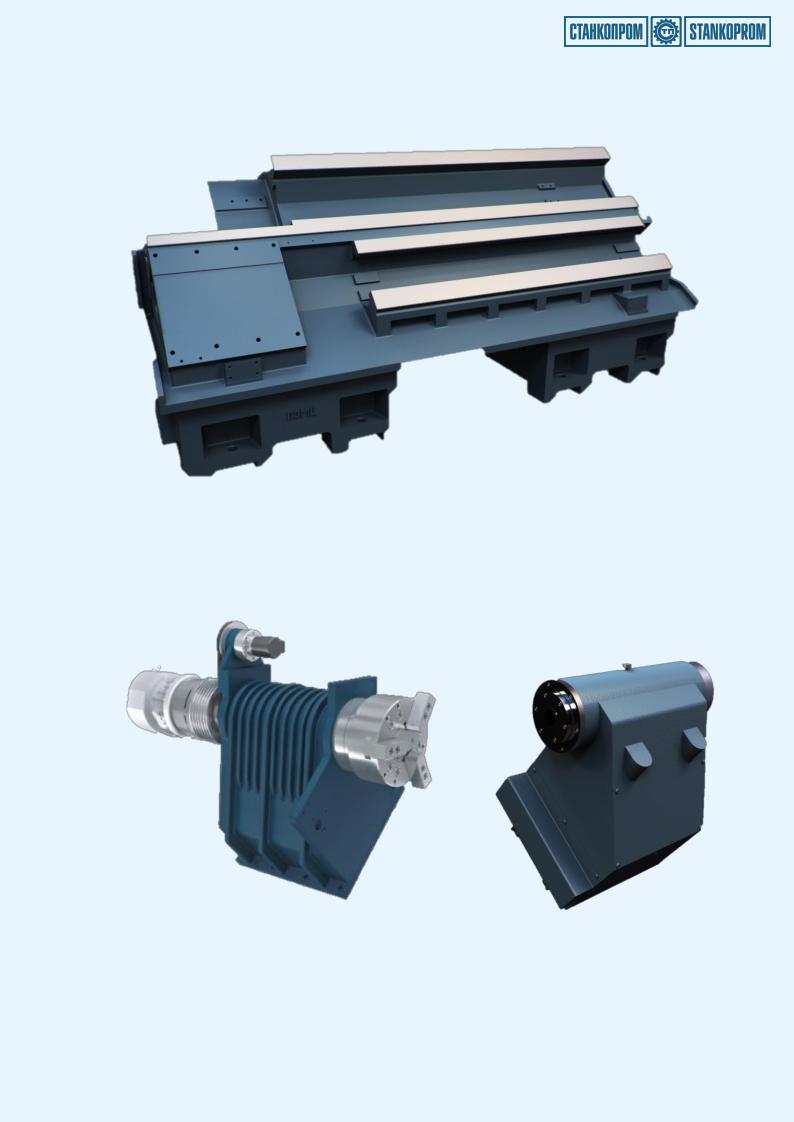

Станина

Шпиндель и задняя бабка

72

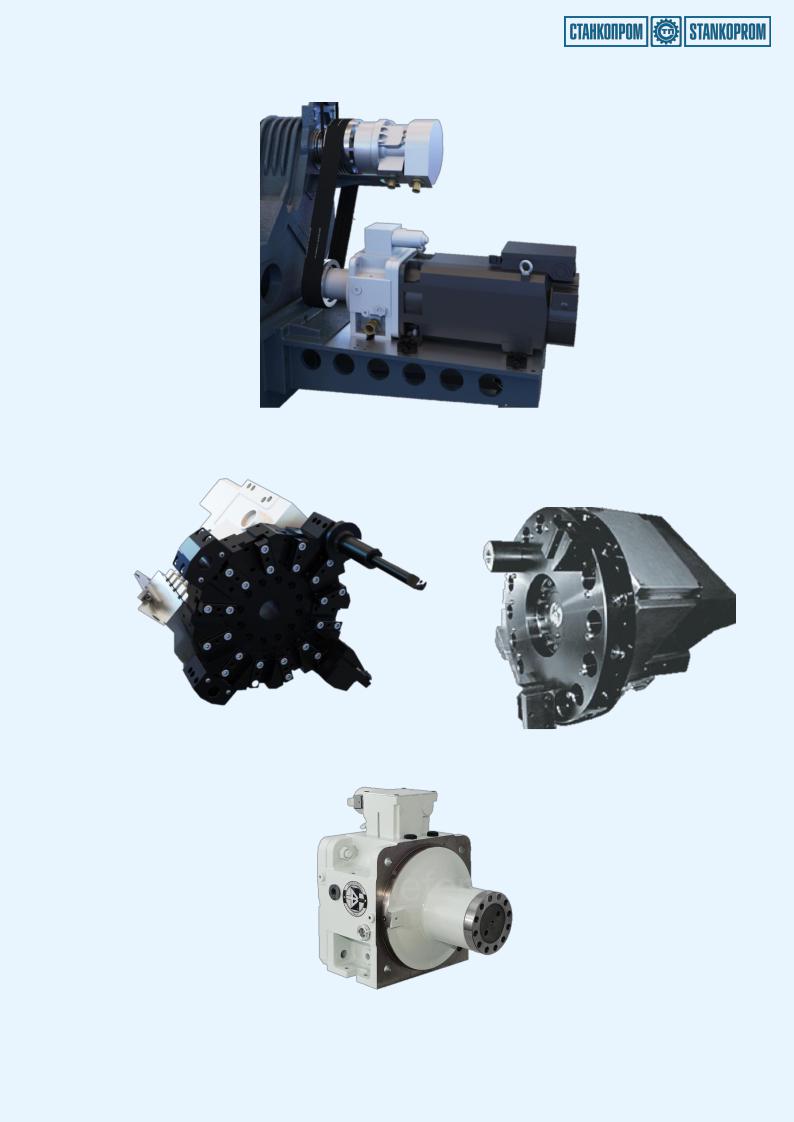

Двигатель с коробкой скоростей и ременной передачей, гидроцилиндр зажима/разжима патрона (в исполнении ПРОТОН T500G)

Револьверная головка

Коробка скоростей Baruffaldi

73

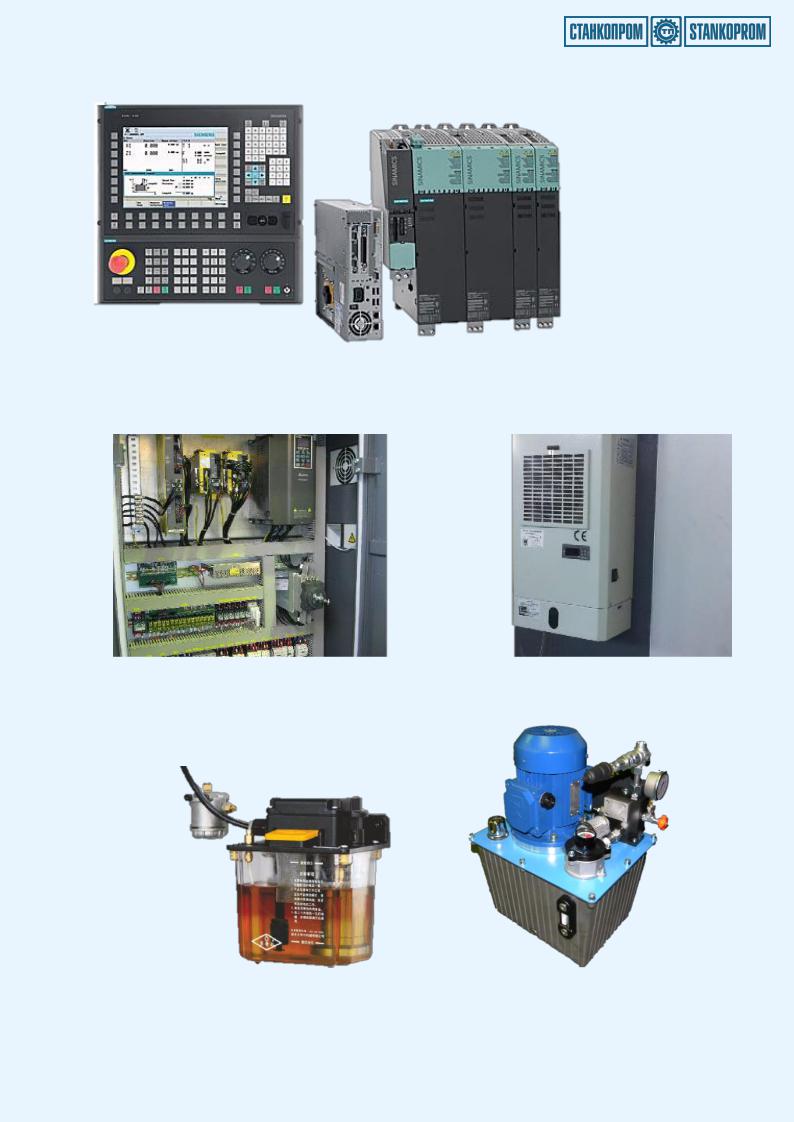

Панель управления

Электрошкаф с кондиционером

Автоматическая станция смазки, станция смазки коробки скоростей

74

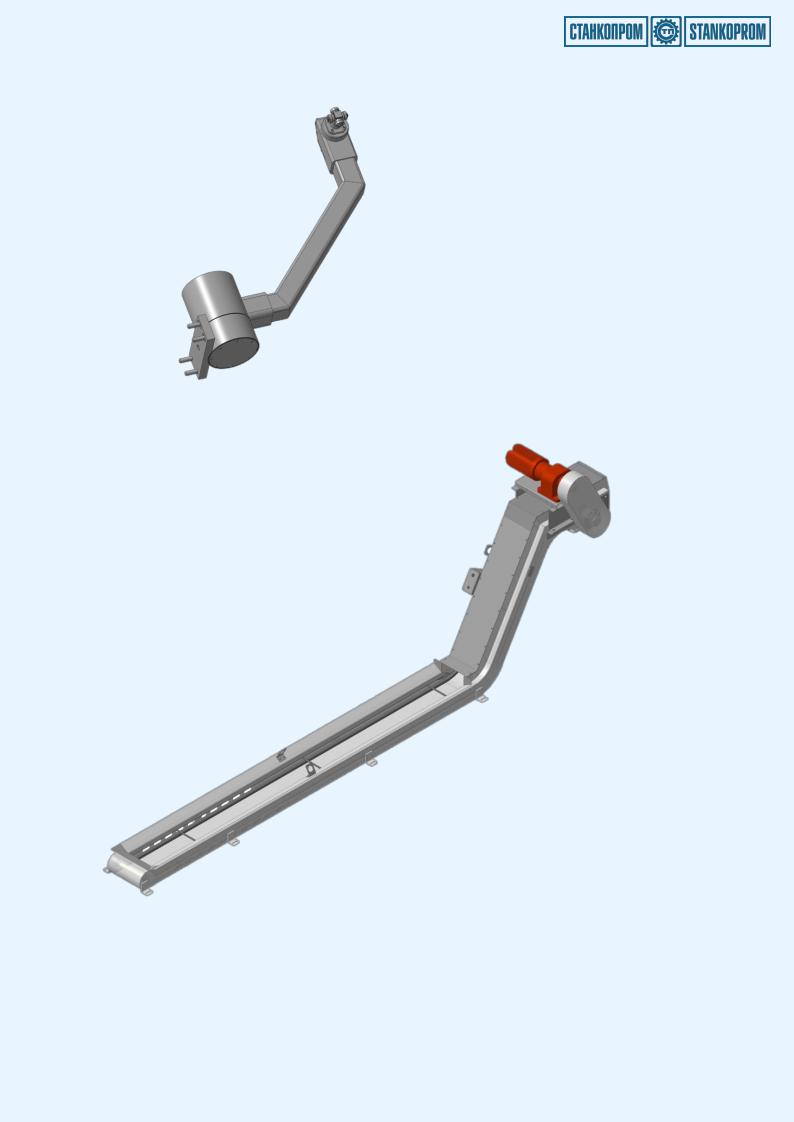

Контактный датчик обмера инструмента складной

Конвейер для сбора стружки

75

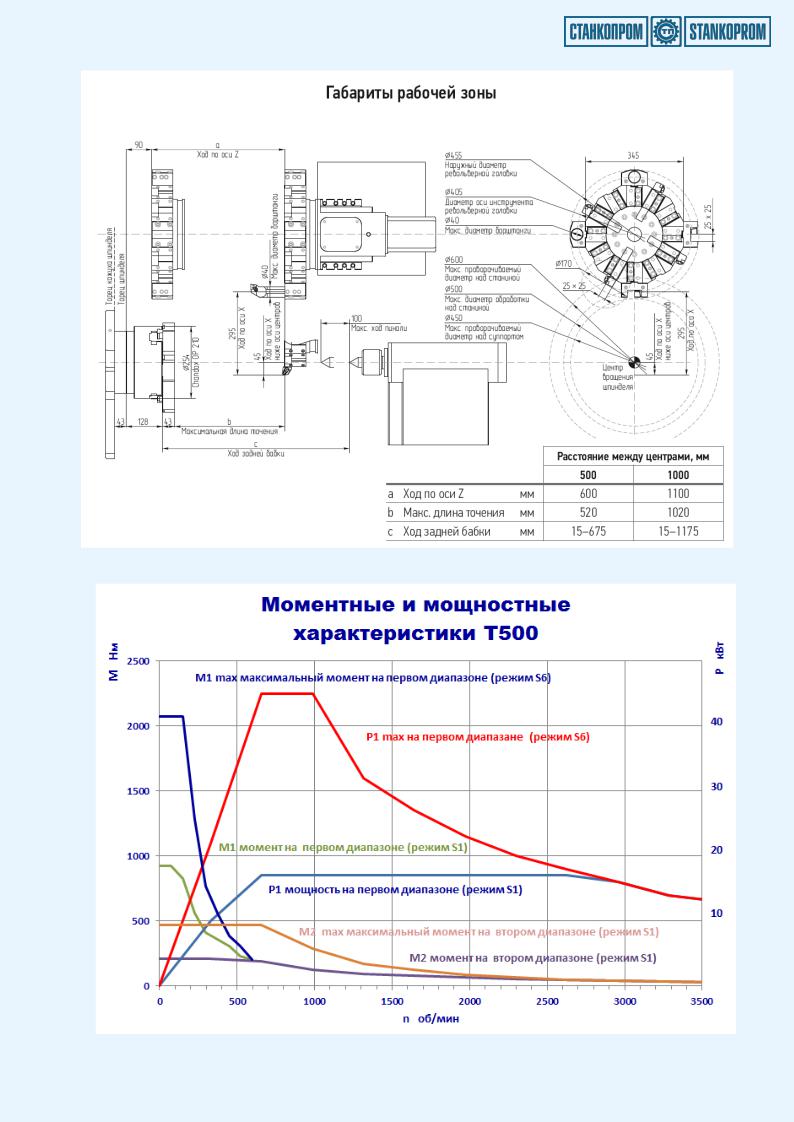

Технические характеристики и комплектация

77

Базовая комплектация «ПРОТОН Т500»

Система ЧПУ Siemens 828D (мощность электродвигателя 17 /19,5 кВт)

12-поз. револьверная головка (сечение инструмента 25х25)

Гидравлический патрон 10"

Коробка скоростей двухступенчатая (только для модели ПРОТОН T500G)

Комплект фотоэлектрических преобразователей линейных перемещений для осей Z и X

Программируемая задняя бабка: гидравлическая пиноль задней бабки, гидравлический программируемый шток для перемещения задней бабки, гидравлический программируемый фиксатор задней бабки к направляющим

Контактный датчик обмера инструмента ручной складной

Конвейер автоматического отвода стружки

Система подачи СОЖ

Кондиционер электрошкафа

Система автоматической смазки

Трехцветная лампа и индикатор состояния оборудования на двери

Запчасти и принадлежности

Техническая документация

Опции «ПРОТОН Т500»

Система ЧПУ FANUC 0i-Mate-T (мощность электродвигателя 15 /18 кВт)

Коробка скоростей (редуктор двухскоростной)

Револьверная головка с горизонтальной осью 8 поз. (сечение инструмента 25х25)

Предохранительные муфты по оси Х и Z

Гидравлический патрон 8"

Позиционируемая задняя бабка

Люнет

Контактный датчик обмера инструмента автоматический

Датчик обмера детали

Улавливатель деталей

Станция высокого давления СОЖ

Система сбора масла из бака СОЖ

Устройство подачи прутка

Интерфейс для подключения податчика прутка

78

79

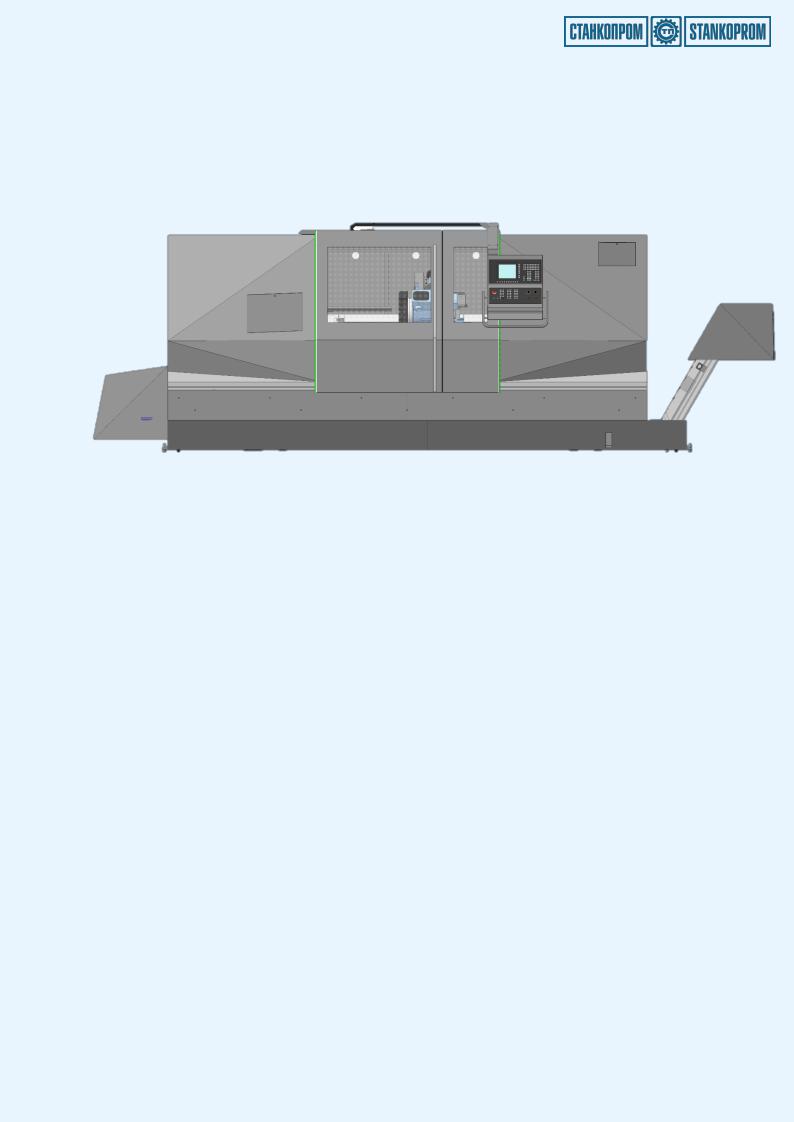

Токарные обрабатывающие центры повышенной жесткости

«ПРОТОН T630G», «ПРОТОН T630P»

Назначение станка

Токарный центр с ЧПУ модели T630 предназначен для обработки наружных и внутренних цилиндрических, конических и фасонных поверхностей, торцевых поверхностей деталей типа тел вращения. На станке выполняются токарные работы, такие как точение, растачивание, подрезка торцов, осевое сверление, зенкерование, развертывание.

Особенности оборудования

В токарных обрабатывающих центрах серии Протон применены решения, направленные на обеспечение высокой жесткости и мощности станка, а так же долговременной точности. Это делает их наиболее эффективными при обработке специальных конструкционных сталей и сплавов, в том числе коррозионностойких, жаропрочных и титановых. Модель ПРОТОН Т630G оснащена коробкой скоростей.

Техническое описание станка

Токарный станок с ЧПУ ПРОТОН T630 представляет собой двухкоординатный токарный станок повышенной точности с замкнутой системой управления и двумя синхронно перемещающимися осями. У станка: наклонный тип станины; прямоугольные чугунные направляющие суппорта имеют специальное композиционное покрытие для уменьшения

трения; хорошие динамические характеристики; высокую мощность и жесткость. Станки

оборудованы ленточным стружечным конвейером. Долгосрочная точность обеспечивается за счет введения системы замкнутых обратных связей в кинематику и ЧПУ обрабатывающих центров.
