Каталог оборудования_2015_v6
.pdf
–ограждение зоны обработки выполнено с соблюдением правил безопасности работы на станках и позволяет эффективно обслуживать станок, обеспечивать сбор стружки и циркуляцию СОЖ;
–система подачи СОЖ имеет блок фильтрации для очистки эмульсии;
–пневмосистема выполнена в соответствии с требованиями ГОСТ Р 52869 – 2007;
– условия |
эксплуатации станка должны соответствовать |
исполнению УХЛ, |
категории 4 по ГОСТ 15150 – 69. |
|
|
Для базирования заготовок деталей в шпинделе предусматривается комплектация станка трехкулачковым патроном с ручным зажимом.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по ГОСТ 8 – 82 |
П |
|
|
Наибольший диаметр устанавливаемого изделия, мм |
|
над станиной |
500 |
над суппортом |
200 |
|
|
Наибольшая длина устанавливаемого изделия, мм |
1000 |
|
|
Высота центров, мм |
250 |
|
|
Наибольшее перемещение суппорта, мм |
|
в продольном направлении Z |
850 |
в поперечном направлении Х |
260 |
|
|
Пределы рабочих продольных и поперечных подач, мм/мин |
0…4000 |
|
|
Ускоренное перемещение, м/мин |
|
продольное |
10 |
поперечное |
5 |
|
|
Номинальный крутящий момент электродвигателя приводов подач, Нм |
|
продольного |
27 |
поперечного |
20 |
|
|
Мощность привода главного движения, кВт |
11 |
|
|
Пределы частот вращения шпинделя, об/мин |
22…2240 |
|
|
Количество диапазонов чисел оборотов шпинделя, устанавливаемых вручную |
3 |
|
|
Конец шпинделя по ГОСТ 12593-72 |
6К |
|
|
|
21 |
Наибольший допустимый крутящим момент на шпинделе, Нм |
1000 |
|
|
Наибольшее усилие резания, Н |
8000 |
|
|
Усилие зажима резцедержателя, Н |
16000 |
|
|
Количество инструментов, устанавливаемых на станке, шт. |
8 |
|
|
Дискретность перемещения по координатам Х и Z, мм |
0,001 |
|
|
Повторяемость выхода суппорта на позицию, мм |
|
по координате Х |
0,005 |
по координате Z |
0,010 |
|
|
Достижимая точность обработки, мм |
|
по диаметру |
0,03 |
по длине |
0,05 |
|
|
Достижимая шероховатость обрабатываемых поверхностей, мкм |
Ra 1,25 |
|
|
Габаритные размеры станка, мм |
|
длина |
3090 |
ширина |
2910 |
высота |
1800 |
|
|
Масса станка, кг |
3800 |
|
|
3. БАЗОВАЯ КОМПЛЕКТАЦИЯ
Станина
Основание
Шпиндельная бабка
Суппорт крестовый
Револьверная головка с инструментом на 8 позиций
Электрооборудование
Cистема ЧПУ NС-230
Гидропневмооборудование
Пульт оператора с выносным пультом
Шкаф электроаппаратуры
Ограждение зоны резания
Насосная станция и система фильтрации СОЖ
Комплект запасных частей
Комплект инструмента и принадлежностей
22
4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
НЕ ВХОДЯТ В СТОИМОСТЬ
Комплектация станка системой ЧПУ и комплектом электрооборудования Siemens с выносным пультом оператора
Установка патрона токарного «Bison- |
-0035-П |
ГОСТ 2675-80 производства «БелТОПАЗ» РУП «Гродненский завод токарных станков»
Люнет подвижный к станку 16К20НК
Люнет неподвижный к станку 16К20НК;
Дополнительный комплект резцедержателей для 8-ми позиционной револьверной головки УГ9326, включающий в себя:
◦Резцедержатель с перпендикулярным пазом 291.341.121 – 3 шт.
◦Резцедержатель с параллельным пазом 291.341.221 – 2 шт.
◦Резцедержатель для осевого инструмента 291.342.222 – 2 шт.
◦Резцедержатель для осевого инструмента 291.342.331 – 1 шт.
Комплект контрольных оправок для проверки параметров геометрической точности, включающий в себя:
Контрольная оправка Морзе №5 (529.8531.0025)
Контрольная оправка Морзе №6 (529.8531.0026)
Комплект анкерного крепления станка (четыре анкерных болта);
Установка системы кондиционирования в электрошкаф станка;
Комплект инструмента и оснастки по желанию Заказчика;
Токарные станки с ЧПУ модели СА1100Ф3.
23
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Станки предназначены для токарной обработки в патроне и в центрах деталей с прямолинейным, ступенчатым и криволинейным профилем, как из обычных черных и цветных металлов, так и из легированных сталей.
Станина выполнена из высококачественного чугуна, цельнолитая, с закаленными направляющими скольжения (призматическая и плоская). Для станков с РМЦ более 5 м станина выполняется стыкованной из нескольких цельнолитых секций.
Шпиндельная бабка – трехосевая, двухдиапазонная с нейтралью. Переключение диапазонов – автоматическое, осуществляется перемещением блока зубчатых колес на первом валу гидроцилиндром. Регулирование скорости внутри каждого диапазона – бесступенчатое.
Суппорт. Направляющие плоскости каретки и ползушки покрыты специальным износостойким полимерным материалом, обеспечивающим низкий коэффициент трения и высокую долговечность направляющих.
Задняя бабка имеет встроенный в пиноль вращающийся шпиндель. Перемещается сцепкой с суппортом. По заказу может оснащаться электроприводом перемещения и гидроприводом пиноли.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по ГОСТ 8-82 |
П |
|
|
Наибольший Ø обрабатываемой детали, мм: |
|
- над станиной |
1080 |
- над суппортом |
660 |
|
|
Ширина направляющих станины, мм |
710 |
|
|
Наибольшая длина обрабатываемой в центрах |
1000, 2000, 3000, 5000, 7000, 8000, |
детали, мм |
10000, 12000 |
|
|
|
|
Шпиндель: |
|
Условный размер конца шпинделя по DIN 55026 |
15 |
Диаметр отверстия в шпинделе, мм |
180 |
Пределы частот вращения шпинделя, об/мин |
5 – 750 |
|
|
Регулирование частоты вращения шпинделя |
бесступенчатое в 2-х диапазонах |
|
|
24
Мощность электродвигателя гл. привода/30 мин., кВт |
30/38 |
|
Наибольший крутящий момент на шпинделе/30 мин., |
4982/6227 |
|
Нм |
||
|
||
|
|
|
Количество управляемых осей координат |
2 |
|
- в том числе одновременно управляемых |
2 |
|
|
|
|
Максимальное перемещение суппорта, мм: |
|
|
- по оси Х |
625 |
|
- по оси Z |
1000, 2000, 3000, 5000, 7000, 8000, |
|
|
10000, 12000 |
|
|
|
|
Пределы рабочих подач суппорта, мм/мин: |
|
|
- по осям Х и Z |
1 – 4000 |
|
|
|
|
Скорость быстрых перемещений суппорта, м/мин: |
|
|
- по осям Х и Z |
10 |
|
|
|
|
Дискретность задания перемещений по осям, мкм |
1 |
|
|
|
|
Точность одностороннего позиционирования, мкм: |
|
|
- по оси X |
20 |
|
- по оси Z на длине 1000 мм |
25 |
|
|
|
|
Повторяемость позиционирования, мкм: |
|
|
- по оси X |
10 |
|
- по оси Z на длине 1000 мм |
12 |
|
|
|
|
Револьверная головка: |
|
|
- количество инструментальных позиций |
4 |
|
- наибольшее сечение державки резца, мм |
32х32 |
|
|
|
|
Задняя бабка: |
|
|
- ход пиноли, мм |
275 |
|
- Ø пиноли, мм |
180 |
|
- внутренний конус в пиноли |
Морзе 6 |
|
|
|
25
Масса станка (для РМЦ 1000, 2000, 3000 мм), кг |
10000, 11000, 12000 |
|
|
Габариты станка (для РМЦ 1000, 2000, 3000 мм), мм: |
|
- длина (без учета транспортера стружки) |
4500, 5500, 6500 |
- ширина |
2650 |
- высота |
2100 |
|
|
3. БАЗОВАЯ КОМПЛЕКТАЦИЯ |
|
Цельнолитая чугунная станина с направляющими скольжения;
Система ЧПУ «Sinumerik 828D» или «Fanuc 0i - TD» в комплекте со всеми приводами;
Переносной мини-пульт управления;
Шпиндельная бабка с отверстием в шпинделе Ø 180 мм;
Патрон 4-кулачковый с независимым перемещением кулачков, ручной, Ø 1000 мм
(«Bison»);
4-позиционная револьверная головка с вертикальной осью вращения (TAN-265 «Baruffaldi», для резцов 32х32 мм);
Задняя бабка с встроенным в пиноль вращающимся шпинделем, в комплекте с центром, перемещаемая сцепкой с суппортом;
Бак СОЖ;
Ограждение зоны резания с одним подвижным щитом;
Освещение зоны резания;
Комплект установочных клиновых опор;
Документация на станок и систему ЧПУ на русском языке;
Упаковка на брусках под пленкой.
4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
ЗА ДОП. ПЛАТУ
Наименование, обозначение
Исполнение с направляющими качения по осям Х и Z
Резцовые салазки суппорта с ручным приводом перемещения
Опции для УЧПУ:
26
-Другие системы ЧПУ – «NC-210», «Sinumerik 808D»
-Функции «Manual Guide i», «Turn Mate» (для «Fanuc»)
-Функции «Shop Turn», «Manual Mashine» (для «Sinumerik»)
Другие револьверные головки (вместо базовой):
-BSV-N250 – 12-поз. револьверная головка, для резцов 32х32 мм
-TAN-340 – 4-поз. револьверная головка, для резцов 40х40 мм
Патроны 3-х и 4-кулачковые, ручные и механизированные, Ø 400 – 800 мм
Гидропривод пиноли задней бабки + гидростанция
Электропривод перемещения задней бабки по станине (для РМЦ 5000 мм и более)
Люнеты подвижные: Ø 20 – 150, 20 – 250 мм
Люнеты неподвижные: Ø 20 – 350, 290 – 500, 400 – 650, 500 – 750 мм
Инструментальные блоки для револьверной головки («EWS», «Bison»)
Центр упорный для шпиндельной бабки (центр Морзе 6 + втулка)
Датчик контроля инструмента («Renishaw»)
Датчик обмера детали с оптической передачей сигнала («Renishaw»)
Оптические линейные датчики по осям Х и Z
Транспортер удаления стружки с встроенным баком и насосом СОЖ (вместо бака СОЖ)
Спец. стойка для расточной борштанги
Пистолет для смыва/сдува стружки
Инструментальная тумбочка
Контейнер опрокидывающийся для стружки (600 л)
Кондиционер электрошкафа
Программное обеспечение для тестовых деталей Заказчика
(разработка и внедрение на станке технологий и управляющих программ, включая изготовление опытной партии деталей)
Режущий инструмент
Пуско-наладочные работы и инструктаж персонала Заказчика (% от цены станка)
27

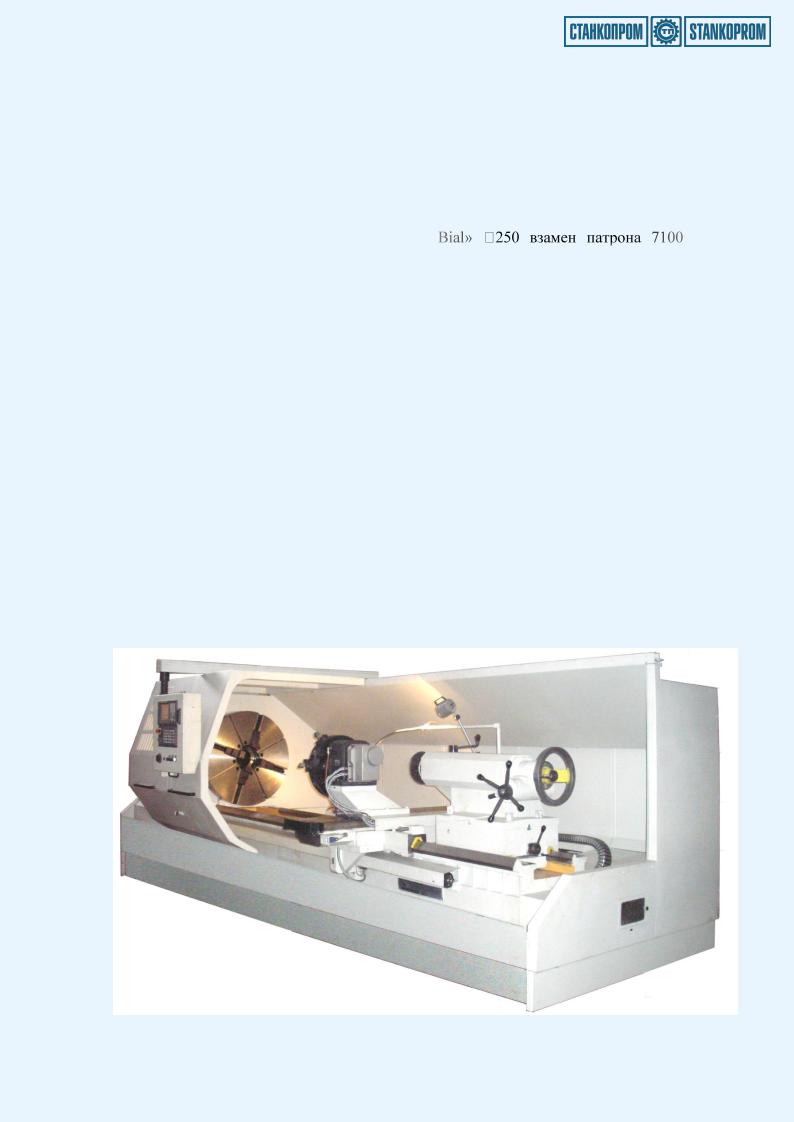

Токарные станки с ЧПУ модели СА1250Ф3.
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Станки предназначены для токарной обработки в патроне и в центрах деталей с прямолинейным, ступенчатым и криволинейным профилем, как из обычных черных и цветных металлов, так и из легированных сталей.
Станина выполнена из высококачественного чугуна, цельнолитая, с закаленными направляющими скольжения (призматическая и плоская). Для станков с РМЦ более 5 м станина выполняется стыкованной из нескольких цельнолитых секций.
Шпиндельная бабка – трехосевая, двухдиапазонная с нейтралью. Переключение диапазонов – автоматическое, осуществляется перемещением блока зубчатых колес на первом валу гидроцилиндром. Регулирование скорости внутри каждого диапазона – бесступенчатое.
Суппорт. Направляющие плоскости каретки и ползушки покрыты специальным износостойким полимерным материалом, обеспечивающим низкий коэффициент трения и высокую долговечность направляющих.
Задняя бабка имеет встроенный в пиноль вращающийся шпиндель. Перемещается сцепкой с суппортом. По заказу может оснащаться электроприводом перемещения и гидроприводом пиноли.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности по ГОСТ 8-82 |
П |
|
|
Наибольший Ø обрабатываемой детали, мм: |
|
- над станиной |
1265 |
- над суппортом |
860 |
|
|
28
Ширина направляющих станины, мм |
710 |
|
|
Наибольшая длина обрабатываемой в центрах детали, мм |
1000, 2000, 3000, 5000, 7000, 8000, |
|
10000, 12000 |
|
|
Шпиндель: |
|
Условный размер конца шпинделя по DIN 55026 |
15 |
Диаметр отверстия в шпинделе, мм |
180 |
Пределы частот вращения шпинделя, об/мин |
5 – 750 |
Регулирование частоты вращения шпинделя |
бесступенчатое в 2-х диапазонах |
Мощность электродвигателя гл. привода/30 мин., кВт |
30/38 |
Наибольший крутящий момент на шпинделе/30 мин., Нм |
4982/6227 |
|
|
Количество управляемых осей координат |
2 |
- в том числе одновременно управляемых |
2 |
|
|
Максимальное перемещение суппорта, мм: |
|
- по оси Х |
625 |
- по оси Z |
1000, 2000, 3000, 5000, 7000, 8000, |
|
10000, 12000 |
|
|
Пределы рабочих подач суппорта, мм/мин: |
|
- по осям Х и Z |
1 – 4000 |
|
|
Скорость быстрых перемещений суппорта, м/мин: |
|
- по осям Х и Z |
10 |
|
|
Дискретность задания перемещений по осям, мкм |
1 |
|
|
Точность одностороннего позиционирования, мкм: |
|
- по оси X |
20 |
- по оси Z на длине 1000 мм |
25 |
|
|
Повторяемость позиционирования, мкм: |
|
- по оси X |
10 |
- по оси Z на длине 1000 мм |
12 |
|
|
|
|
29
Револьверная головка: |
|
|
|
- количество инструментальных позиций |
4 |
- наибольшее сечение державки резца, мм |
32х32 |
|
|
Задняя бабка: |
|
- ход пиноли, мм |
275 |
- Ø пиноли, мм |
180 |
- внутренний конус в пиноли |
Морзе 6 |
|
|
Масса станка (для РМЦ 1000, 2000, 3000 мм), кг |
10600, 11600, 12600 |
|
|
Габариты станка (для РМЦ 1000, 2000, 3000 мм), мм: |
|
- длина (без учета транспортера стружки) |
4500, 5500, 6500 |
- ширина |
2650 |
- высота |
2500 |
|
|
3. БАЗОВАЯ КОМПЛЕКТАЦИЯ |
|
Цельнолитая чугунная станина с направляющими скольжения;
Система ЧПУ «Sinumerik 828D» или «Fanuc 0i - TD» в комплекте со всеми приводами;
Переносной мини-пульт управления;
Шпиндельная бабка с отверстием в шпинделе Ø 180 мм;
Патрон 4-кулачковый с независимым перемещением кулачков, ручной, Ø 1000 мм («Bison»);
4-позиционная револьверная головка с вертикальной осью вращения (TAN-265 «Baruffaldi», для резцов 32х32 мм);
Задняя бабка с встроенным в пиноль вращающимся шпинделем, в комплекте с центром, перемещаемая сцепкой с суппортом;
Бак СОЖ;
Ограждение зоны резания с одним подвижным щитом;
Освещение зоны резания;
Комплект установочных клиновых опор;
Документация на станок и систему ЧПУ на русском языке;
Упаковка на брусках под пленкой.
30
