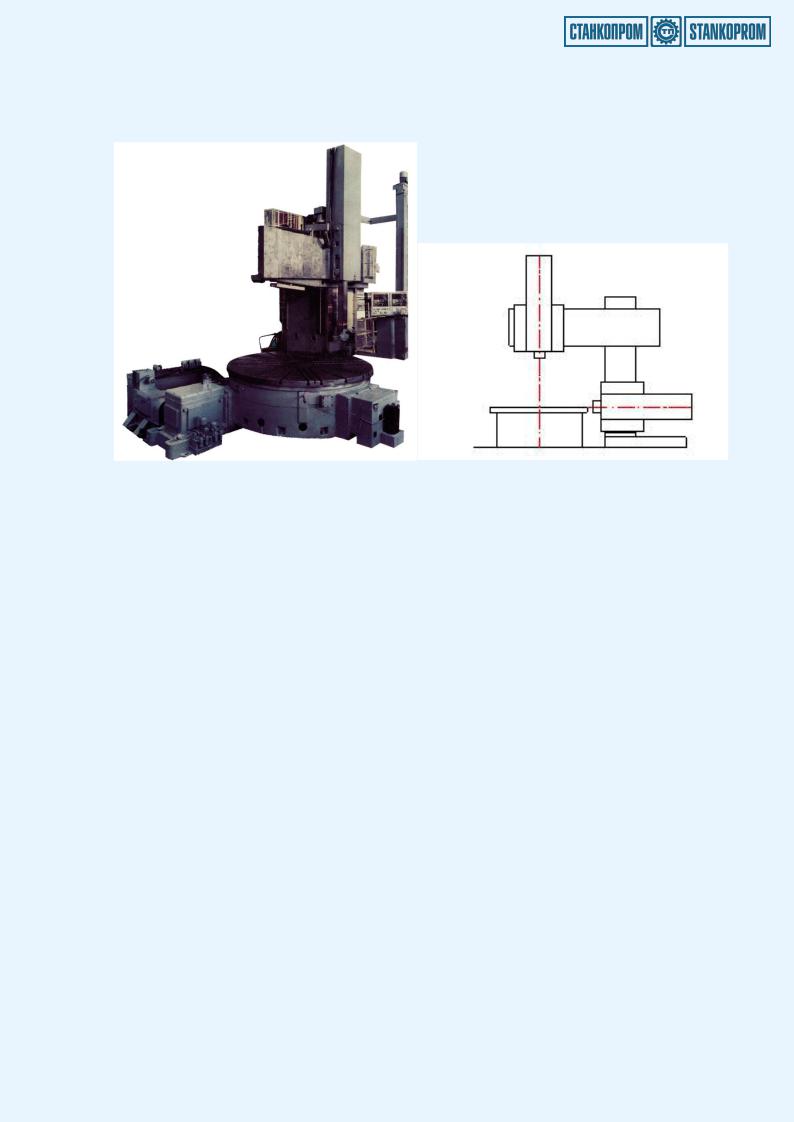

Одностоечный токарно – карусельный станок модели 1Н563CNC

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Одностоечный токарно-карусельный станок модели 1Н563CNC предназначен для

обработки прямолинейных и криволинейных поверхностей тел вращения. Также на станках возможно выполнение фрезерования, растачивания, сверления, нарезание резьб и т.д.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система ЧПУ и сервоприводы NCT

Фрезерный шпиндель

Пять управляемых осей: X, Y, V, W, C

Гидростатические направляющие ползунов, салазок и рабочего стола

Автоматическая смена токарного, сверлильного и фрезерно-расточного инструмента

Система автоматического измерения длины инструмента и коррекция геометрии инструмента на износ

Система автоматического измерения детали

Накладные головки для сверления, фрезерования, растачивания и шлифовки

4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

ЗА ДОП. ОПЛАТУ

Прямая головка (удлинительная) устанавливаемая на ползун правого расточно-фрезерного суппорта

Ортогональная головка устанавливаемая на ползун правого расточно-фрезерного суппорта

Вилкообразная головка (серьга) устанавливаемая на ползун правого расточно-фрезерного суппорта

Число ячеек автоматического инструментального магазина, шт. - 40/60

132

Токарно-карусельный станок 1512Ф3

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Модернизированный токарный полуавтомат с ЧПУ мод. 1512Ф3 предназначен для расширения технологических возможностей и повышения точности при обработке деталей типа тел вращения диаметром до 1200 мм и высотой до 320 мм.

Модернизированный станок обеспечивает возможность выполнения в автоматическом режиме всех видов токарной обработки, включая наружную обточку, расточку ступенчатых и конических поверхностей, нарезание всех видов резьбы на корпусных деталях.

Модернизация базового токарно-карусельного станка включает в себя встройку следующих узлов :

—электромеханических приводов по осям «Х» и «Z»;

—ШВП по осям «Х» и «Z»;

—системы ЧПУ;

—цифровых приводов подач;

—электрошкафа;

—главного привода с частотным регулированием;

—телескопической защиты направляющих;

—дозаторной станции смазки;

—системы подачи СОЖ;

—защиты зоны резания.

133

Станки токарно-затыловочные, токарные комбинированные и лоботокарные

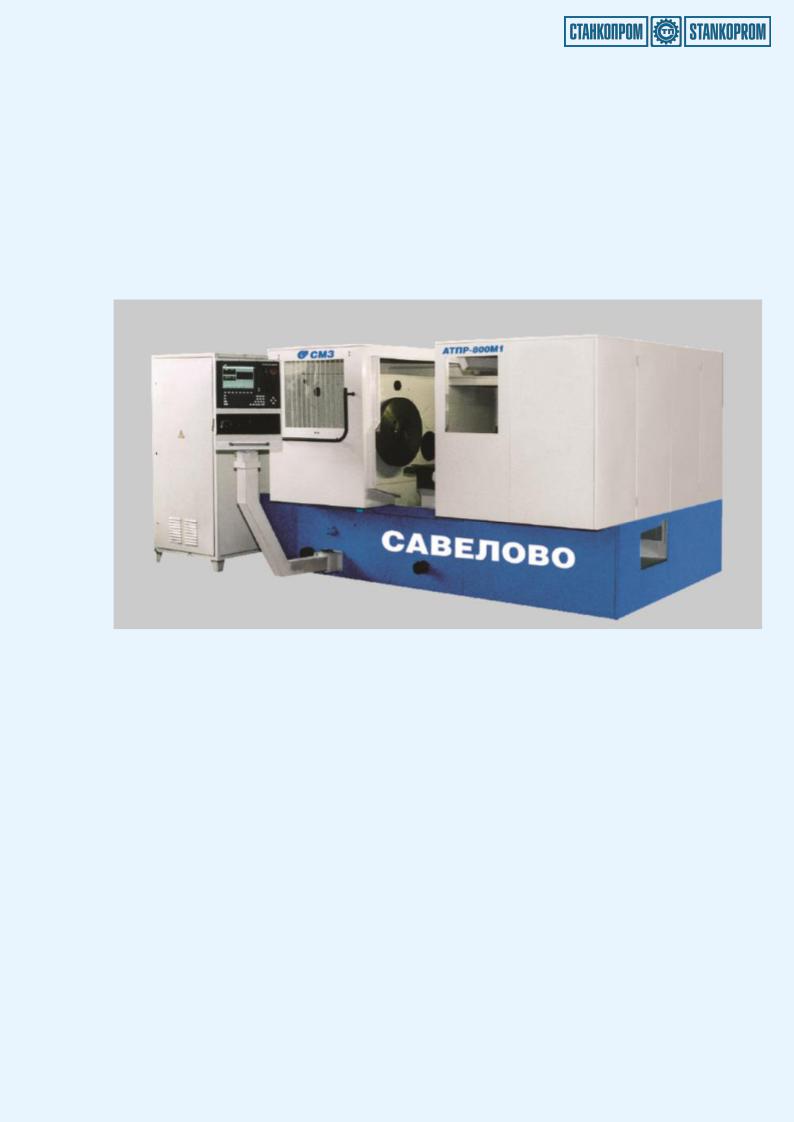

Станок токарно-лобовой с ЧПУ модели АТПр-800

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Предназначен для обработки деталей типа дисков, фланцев, колец и обечаек с цилиндрической, конической и фасонной поверхностями, нарезание резьбы. На станке возможна обработка наружных, торцевых и внутренних поверхностей на деталях из титана, жаропрочных и конструкционных сталей, чугуна и сплавов цветных металлов.

В конструкции станка применены: базовые детали повышенной жесткости, высокоточные комбинированные направляющие, высокоточные шариковые винтовые пары, централизованная смазка, система подачи СОЖ, устройство автоматической смены инструмента, частотный управляемый привод для регулирования скоростей шпинделя, асинхронные серводвигатели в качестве приводов подач.

134

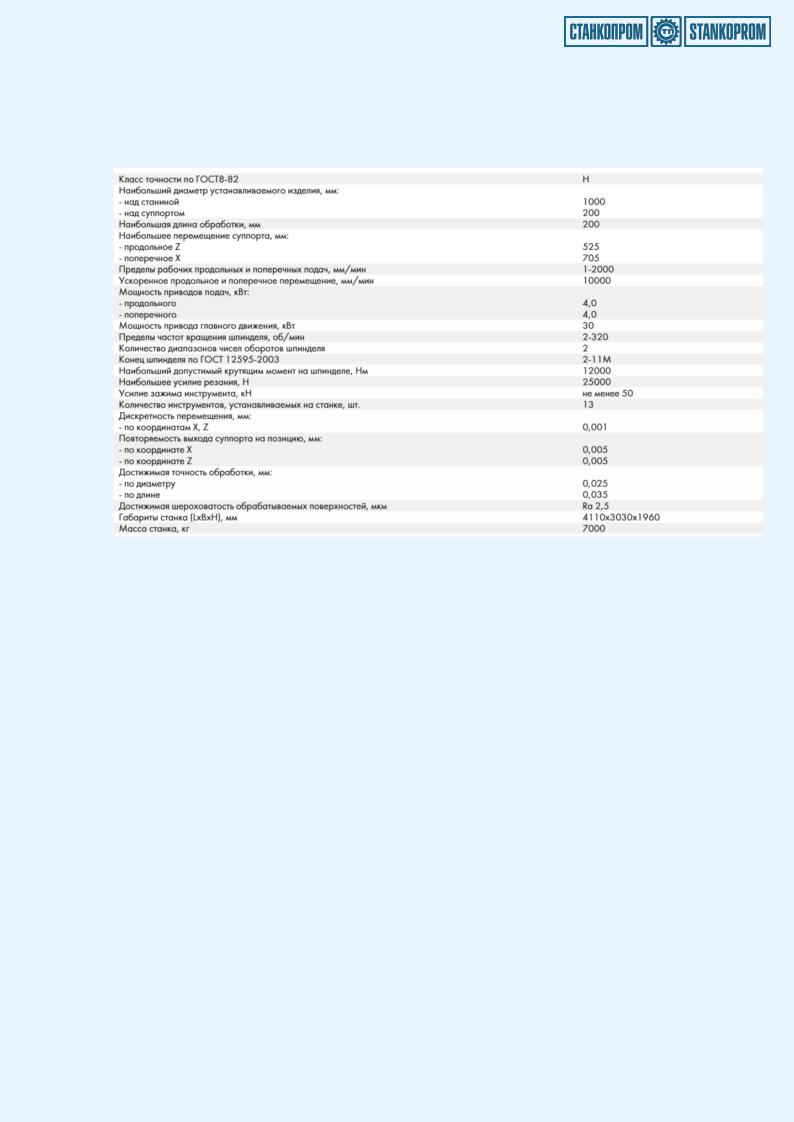

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. БАЗОВАЯ КОМПЛЕКТАЦИЯ

УЧПУ NC-210 ф. «БАЛТ-СИСТЕМ», механизм смены инструмента на 12 инструментальных блоков. Привод главного движения и привода подач – асинхронные серводвигатели с частотным регулированием. В качестве ДОС по положению суппорта установлены линейные преобразователи ЛИР9 ф. «СКБ ИС».

4. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

По особому заказу станок может комплектоваться транспортером для удаления стружки, выносным портативным пультом управления, комплектом инструмента под техпроцесс заказчика, а также дополнительными резцовыми блоками. Устройство контроля инструмента ф. «RENISHAW».

135

Полуавтомат токарно-патронный с ЧПУ 1П756ДФ4

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Целью модернизации станка является расширение его технологических возможностей для выполнения полного цикла обработки сложных деталей за один установ. Станок предназначен для токарной, фрезерной и сверлильной обработки с высокой точностью и производительностью деталей типа тел вращения диаметром до 500 мм и длиной до 320 мм. Класс точности - П (по ГОСТ 8-89).

Модернизация базового станка 1П756ДФ3 включает встройку следующих узлов:

—каретки с поперечной ползушкой;

—электромеханического привода оси «С» ;

—дискового тормоза шпинделя;

—12-позиционной револьверной головки;

—ШВП по осям «Х» и «Z»;

—системы ЧПУ;

—цифровых приводов подач;

—навесного электрошкафа;

—главного привода с частотным регулированием;

—телескопической защиты направляющих;

—дозаторной станции смазки;

—системы охлаждения;

—устройства измерения и привязки режущего инструмента;

—кабинетной защиты зоны резания

136

ФРЕЗЕРНОЕ ОБОРУДОВАНИЕ

Вертикально – фрезерные станки с ЧПУ

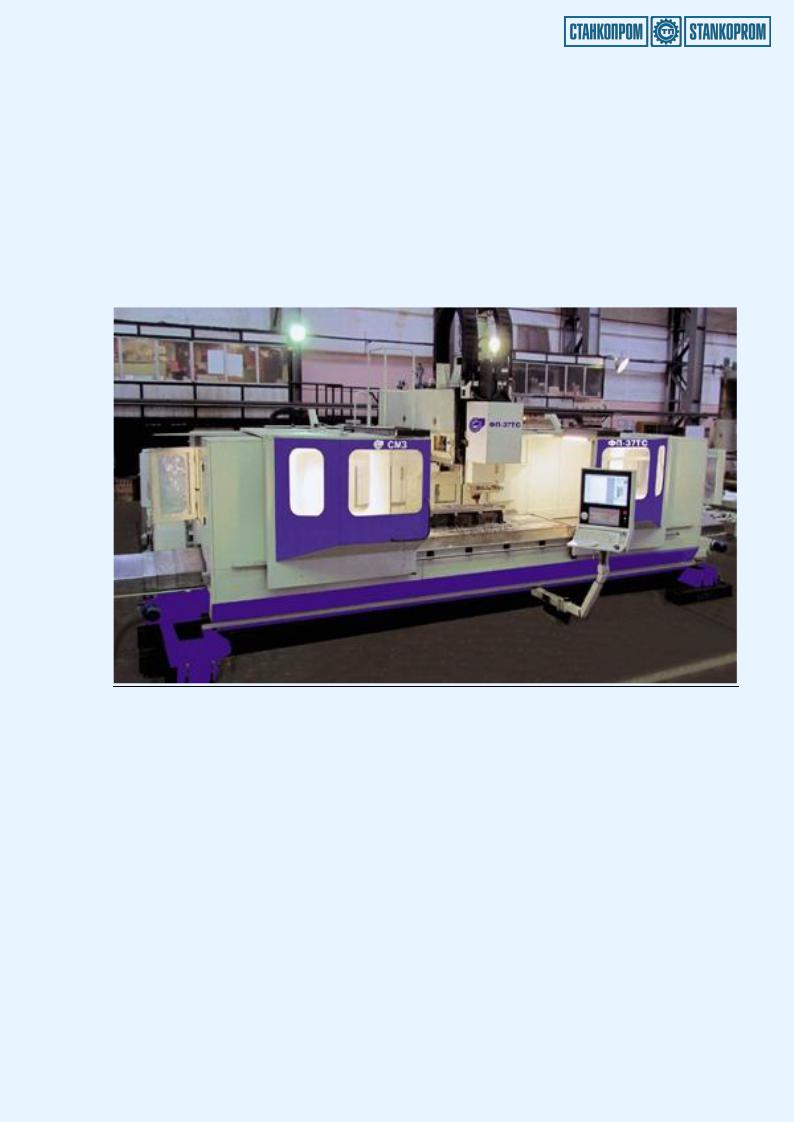

3х - координатный вертикально-фрезерный высокоскоростной с ЧПУ модели ФП – 27ТС

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Станок специализированный вертикально-фрезерный с ЧПУ и механизмом автоматической смены инструмента модели ФП-27ТС предназначен для фрезерования (контурного и объёмного) по программе деталей сложной конфигурации из титана и труднообрабатываемых жаропрочных сплавов с использованием высокопроизводительного инструмента на повышенных режимах резания

На станке можно фрезеровать плоскости, наружные и внутренние, криволинейные контуры с постоянным углом наклона образующих, выпуклые и вогнутые поверхности двойной кривизны, а так же сверлить, зенкеровать, растачивать отверстия, нарезать резьбу в деталях из сталей, чугуна и титановых сплавов. Программное управление станком осуществляется устройством ЧПУ – Sinumerik 840DSl.

137

2. СОСТАВ ОБОРУДОВАНИЯ

Станина и стол (поверхность стола Т-образные пазы)

Ползун со шпиндельной головкой производства ОАО «СМЗ» и асинхронным электродвигателем и двухступенчатым планетарным редуктором фирмы

«Siemens»

Тумба

Механизм смены инструмента

Система сбора и удаления стружки

Ограждение зоны обработки (кабинет)

Система охлаждения инструмента с внешней подачей СОЖ на инструмент

Система охлаждения инструмента подачей СОЖ через шпиндель

*Установка устройства контроля детали ОМP-60

*Установка устройства контроля инструмента TS 27R

*Установка линейных датчиков обратной связи по координатам X, Y, Z.

Ограждение магазина

Пульт управления

Электрооборудование

Шкаф главного привода

Шкаф с электроаппаратурой

Гидрооборудование

Станция насосная охлаждения инструмента

Станция охлаждения воды СОВ-1

Комплект запасных частей

Комплект инструмента и принадлежностей

Поставляется по заявке Заказчика за дополнительную плату

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

139

4. КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ
