.pdfМИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Государственное бюджетное образовательное учреждение высшего профессионального образования Алтайский государственный медицинский университет
Кафедра топографической анатомии и оперативной хирургии
ТЕСТ - КОНТРОЛЬ ПО РИСУНКАМ ПО ТЕМЕ МОЗГОВОЙ ОТДЕЛ ГОЛОВЫ
Методическое пособие самостоятельной подготовки
Под редакцией:
зав. кафедрой, д.м.н., проф. Цеймаха Е.А.
Коллектив авторов: Меньшиков А.А., ПоповВ.А., Чарова Е.В. Болгов А.А
Барнаул 2014
|
А – области мозгового отдела головы, вид сбоку: |
1 |
лобная область, regio frontalis |
2 |
сосцевидная часть правой ушно-височной области, |
|
pars mastoidea regionis auriculotemporalis dextrae |
3 |
затылочная область, regio occipitalis |
4 |
ушная раковина, auricula regionis auriculotemporalis |
|
dextrae |
5 |
собственно височная часть правой ушно-височной |
|
области, pars temporalis regionis auriculotemporalis |
|
dextrae |
6 |
правая теменная область, regio parietalis dextra |
|
|
В – области мозгового отдела головы, вид сзади: |
|
1 |
правая теменная область, regio parietalis dextra |
|
2 |
затылочная область, regio occipitalis |
|
3 |
сосцевидная часть левой ушно-височной области, |
|
|
pars mastoidea regionis auriculotemporalis dextrae |
|
4 |
ушная раковина, auricula regionis auriculotemporalis |
|
|
sinistrae |
|
5 |
собственно височная часть правой ушно-височной |
|
|
области, pars temporalis regionis auriculotemporalis |
|
|
sinistrae |
Рис.1 Области мозгового отдела головы. А – вид сбоку; В – вид сзади: |
6 |
левая теменная область, regio parietalis sinistra |
|
|
Рис. 2. Пути оттока лимфы от мягких тканей мозгового отдела головы:
1 |
лицевые лимфатические узлы,nodi lymphatici faciales |
2 |
поднижнечелюстные лимфатические узлы, nodi lymphatici submandibulares |
3 |
нижнеушные лимфатические узлы, nodi lymphatici infraauriculares |
4 |
предушные лимфатические узлы, nodi lymphatici preauriculares |
5 |
сосцевидные лимфатические узлы, nodi lymphatici mastoidei |
6 |
затылочные лимфатические узлы,nodi lymphatici occipitales |
7 |
затылочная область, regio occipitalis |
8 |
теменная и ушно-височная область, regio parietalis et regio auriculotemporalis |
9 |
лобная и ушно-височная область, regio frontalis et regio auriculotemporalis |
10 |
передний отдел лобной области, regio frontalis |

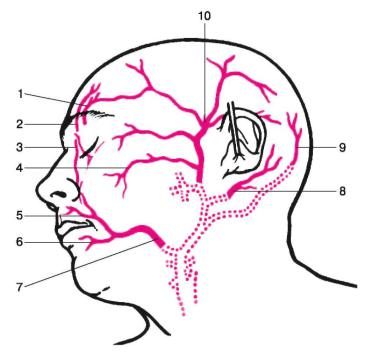

Рис. 3. Артериальное кровоснабжение мозгового отдела головы; вид сбоку:
1 |
надглазничная артерия, a. supraorbitalis |
2 |
надблоковая артерия, a.supratrochlearis |
3 |
угловая артерия, a.angularis |
4 |
поперечная артерия лица, a.transversa faciei |
5 |
верхняя губная артерия, a.labialis superior |
6 |
нижняя губная артерия, a.labialis inferior |
7 |
лицевая артерия, a.facialis |
8 |
задняя ушная артерия, a.auricularis posterior |
9 |
затылочная артерия, a.occipitalis |
10 |
поверхностная височная артерия, a.temporalis |
|
superficialis. |
Рис. 4. Послойное строение мозгового отдела головы, вид на фронтальном срезе. А - общий вид мозгового отдела головы; В - фронтальный срез мозгового отдела головы:
1 |
кожа, cutis |
2 |
подкожная основа, tela subcutanea |
3 |
апоневротический шлем, galea aponeurotica |
4 |
надкостница, periosteum |
5 |
диплое, diploe |
6 |
грануляции паутинной оболочки, granulationes arachnoidalis |
7 |
паутинная оболочка головного мозга, arachnoidea mater cranialis (encephali) |
8 |
мягкая оболочка головного мозга, pia mater cranialis (encephali) |
9 |
твердая оболочка головного мозга, dura mater cranialis (encephali) |
10 |
подапоневротическая волокнистая соединительная ткань, textus |
|
connectivus fibrosus laxus |
11 |
вена, vena |
12 |
артерия, arteria |
1 |
продолговатый |
2 |
мозжечок |
3 |
мост |
4 |
Средний мозг |
5 |
гипоталамус |
6 |
таламус |
7 |
Большие полушария головного мозга(большой мозг) |
1верхний мозговой парус
2верхняя мозжечковая ножка
3задний продольный пучок
4центральный покрышечный путь
5латеральная петля
6медиальная петля
7продольные волокна моста (пирамидный путь)
8отводящий нерв
9ядро лицевого нерва
10ядро отводящего нерва
11лицевой нерв
12тройничный нерв
13двигательное ядро тройничного нерва
14верхнее слюноотделительное ядро
15мостовое ядро тройничного нерва
16ядро одиночного пути
17
IV желудочек
1 |
обонятельная луковица |
2 |
обонятельный путь |
3 |
обонятельный триугольник |
4 |
поясная извилина |
5 |
серые включения |
6 |
свод |
7 |
перешейк поясной извилины |
|
|
8 |
концевая полоска |
9 |
гиппокампальная извилина |
10 |
|
11 |
гиппокамп |
12 |
сосцевидное тело |
13 |
миндалевидное тело |
14 |
крючок |
|
|
Рис 9. Артерии головы и головного мозга.
1 |
Внутренняя сонная артерия |
2 |
Позвоночная артерия |
3 |
Мозжечковые артерии |
4 |
Задняя мозговая артерия |
5 |
Передняя мозговая артерия |
6 |
Средняя мозговая артерия |
7 |
S-образный отрезок сонной артерии вблизи основания черепа |
8 |
Верхнечелюстная артерия |
9 |
Наружная сонная артерия |
10 |
Лицевая артерия |
11 |
Общая сонная артерия |
12 |
Место деления сонной артерии (каротидный синус – мощная |
|
рефлексогенная зона) |
13 |
Зона эффективного воздействия магнитного поля, |
|
излучаемого магнитной системой, расположенной в заушных |
|
дугах аппарата АПЭК (закрашена голубым цветом) |
Череп (cranium). Вид сбоку
|
1 |
височная кость |
|
2 |
теменная кость |
|
3 |
венечный (зубчатый) шов |
|
4 |
лобная кость |
|
5 |
лобный бугор |
|
6 |
большое крыло клиновидный кости |
|
7 |
глазница |
|
8 |
слезная кость |
|
9 |
носовая кость |
|
10 |
лобный отросток верхней челюсти |
|
11 |
верхняя челюсть |
|
12 |
альвеолярные возвышения верхней челюсти |
|
13 |
скуловая кость |
|
14 |
подбородочное отверстие |
|
15 |
бугристость нижней челюсти |
|
16 |
венечный отросток нижней челюсти |
|
17 |
скуловая дуга |
|
18 |
шиловидный отросток |
|
19 |
суставной отросток нижней челюсти |
. |
20 |
сосцевидный отросток височной кости |
|
21 |
наружный слуховой проход |
|
22 |
чуешуя височной кости |
|
23 |
затылочная кость |
|
24 |
нижняя височная линия |
|
25 |
верхняя височная линия |
