Цель работы
Определить требуемый уровень сигнала системы звукоусиления в условиях больших уровней уличных шумов мегаполиса. Научиться рассчитывать уровень транспортного шума. Изучить методы борьбы с транспортным шумом.
Выполнение
Расчёт среднего уровня шума транспортного потока
Таблица 1 – Значения для расчета
Средняя скорость движения потока, км/ч |
Интенсивность движения, авт/час |
Доля грузовых автомобилей и автобусов, % |
40 |
2000 |
40 |
LАэкв.рас. = LАэкв + ΔL1 + ΔL2 + ΔL3 + ΔL4;
где: LАэкврас – рассчитанный эквивалентный уровень шума с учетом поправок;
LАэкв - эквивалентный уровень шума пол таблиц 2.1.
ΔL1 - поправка на скорость движения транспортного потока (табл. 2.2.);
ΔL2 - поправка на число полос движения проезжей части улицы (табл. 2.3.);
ΔL3 - поправка на тип покрытия проезжей части улицы (табл. 2.3.);
ΔL4 - поправка на долю числа грузовых автомобилей, автобусов и троллейбусов в суммарном числе транспортных средств в потоке (табл. 2.3).

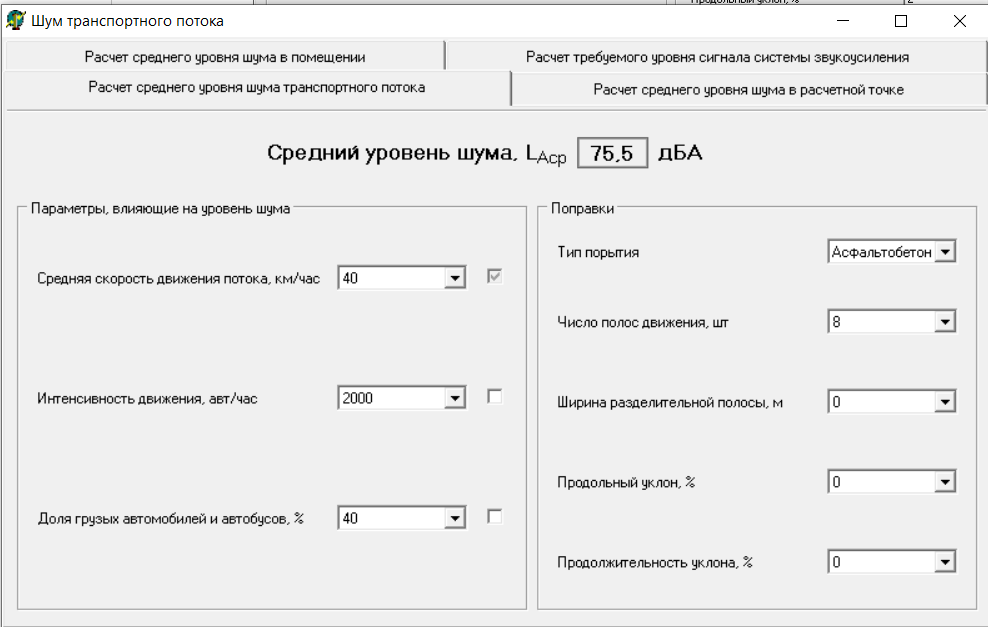

Рисунок 1 – Расчет среднего уровня шума

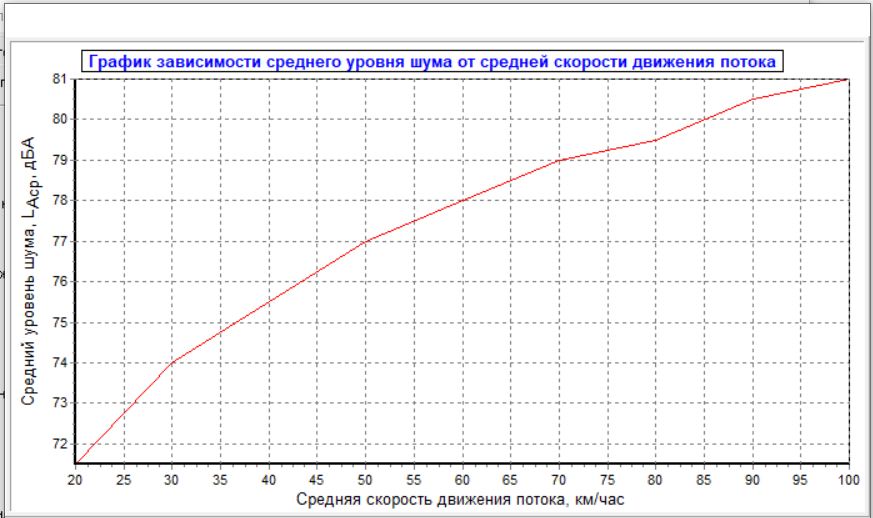

Рисунок 2 – График зависимости среднего уровня шума от средней скорости движения потока в дневное время
Рисунок 3 – Расчет среднего уровня шума в ночное время суток
Рисунок 4 – График зависимости среднего уровня шума от средней скорости движения потока в ночное время

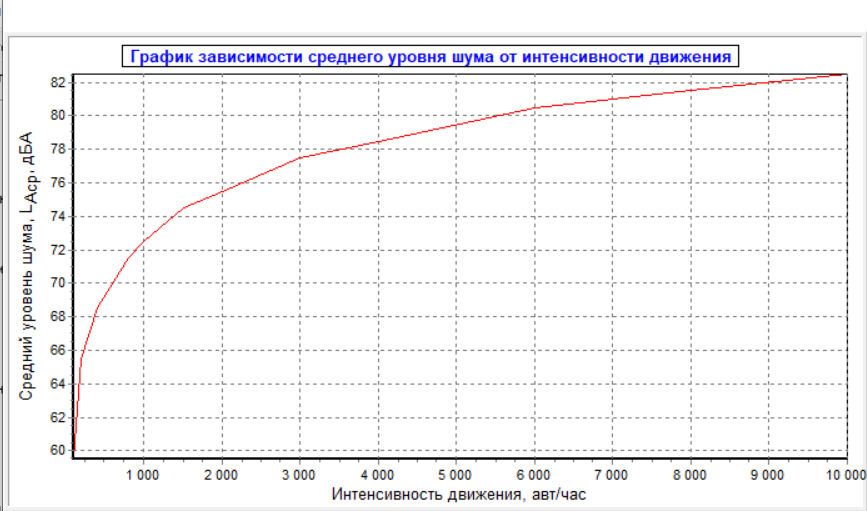

Рисунок 5 – График зависимости среднего уровня шума от интенсивности движения

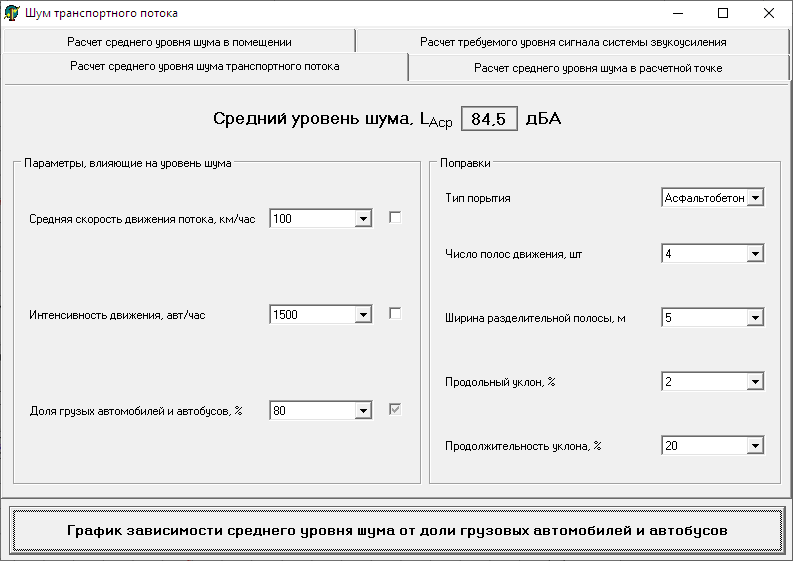

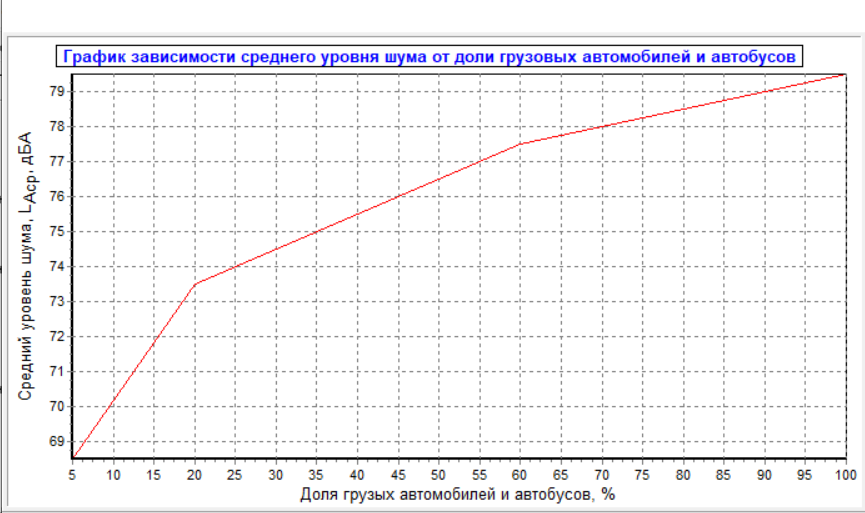

Рисунок 4 – График зависимости среднего уровня шума от доли грузовых автомобилей и автобусов
Расчет среднего уровня шума в расчетной точке
Средний уровень шума в расчетной точке L дБА
LАтер = LАэкв - ΔLАрасст - ΔLАзел - ΔLАэкр
где: LАэкв можно определить по формуле (2.1) по пункту 2.1;
ΔLАрасст – определяем по номограмме рис. 2.2.или формуле (2.2):
ΔLАзел – определяем по номограмме на рис. 2.3;
ΔLАэкр – определяем по таблице 2.2.
Таблица 2 – Значения для расчета
Параметр |
|||
Количество этажей |
Расстояние от проезжей части до застройки, м |
Ширина зеленых насаждений, м |
Высота экрана, м |
13 |
70 |
30 |
2 |

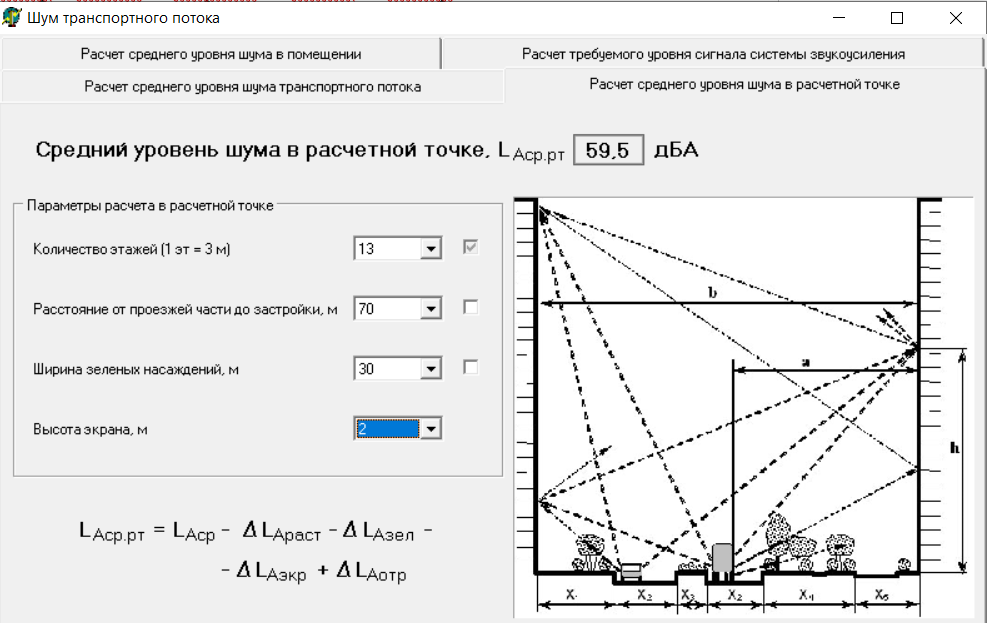

Рисунок 6 – Расчет среднего уровня шума в расчетной точке
Рисунок 7 – График зависимости среднего уровня шума в расчетной точке от количества этажей

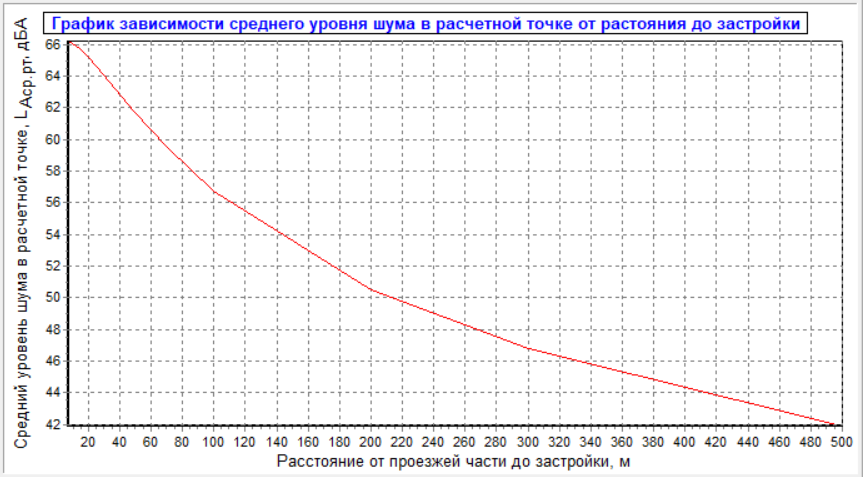

Рисунок 8 – График зависимости среднего уровня шума в расчетной точке от расстояния до застройки
Расчет среднего уровня шума в помещении

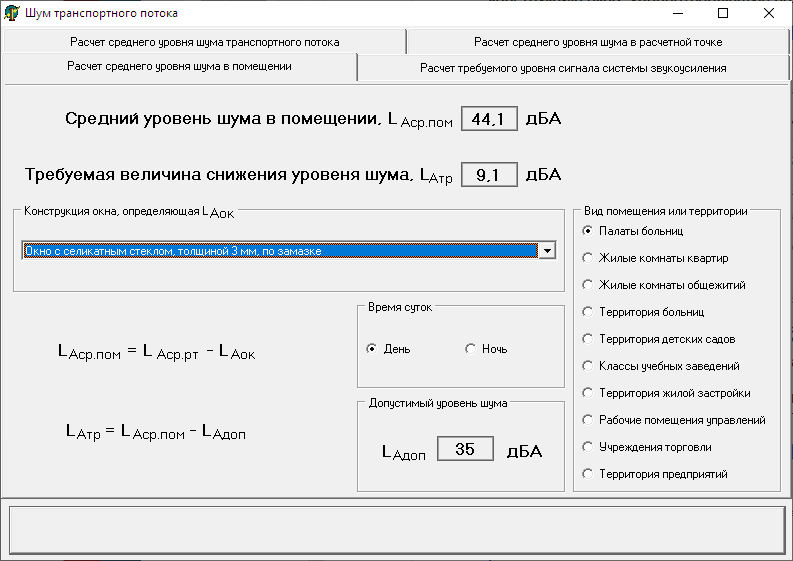

Рисунок 10 – Расчет среднего уровня шума в помещении до выбора конструкции окна

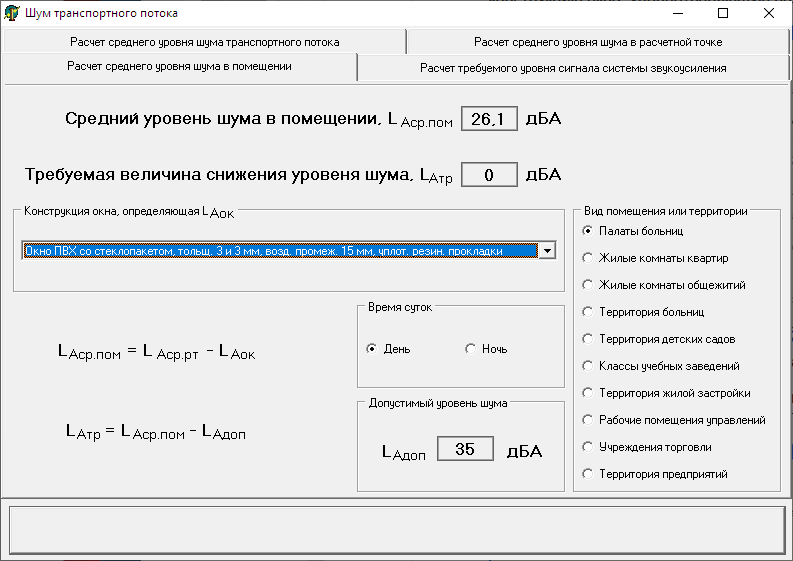

Рисунок 12 – Расчет среднего уровня шума в помещении после выбора конструкции окна
Расчет требуемого уровня сигнала системы звукоусиления:
Вывод
В ходе выполнения лабораторной работы были получены необходимые знания для определения требуемого уровня сигнала системы звукоусиления в условиях больших уровней уличных шумов мегаполиса и для расчёта уровень транспортного шума. Также были изучены методы борьбы с транспортным шумом.
