7э

Министерство цифрового развития,

связи и массовых коммуникаций Российской Федерации.

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Экологии, безопасности жизнедеятельности и электропитания»

Лабораторная работа №7Э

по дисциплине «Безопасность жизнедеятельности»

на тему «Исследование электромагнитных полей радиодиапазона в условиях мегаполиса»

Выполнили:

студенты группы

Проверил:

Курбатов В. А.

Москва 2023 г.

1. ЦЕЛЬ РАБОТЫ

Изучить методику измерения интенсивности излучения электромагнитной энергии в диапазоне СВЧ и исследовать эффективность защиты экранированием и расстоянием.

2. ЗАДАНИЕ

Исследовать зависимость интенсивности излучения электромагнитной энергии в радиодиапазоне от различных параметров источника излучения в условиях мегаполиса. Сравнить полученные результаты с допустимыми нормами. Изучить методы снижения электромагнитной нагрузки на людей.

3. ВЫПОЛНЕНИЕ

Таблица 1 - Метровые волны

Расстояние	20	30	40	50	60	70	80	90	100
Напряженность поля Е	122.38	54.39	30.59	19.58	13.59	9.99	7.64	6.04	4.89
Напряженность поля Н	0.325	0.144	0.081	0.051	0.036	0.026	0.020	0.016	0.0129

Рисунок 1 - Для телестанции метровые волны

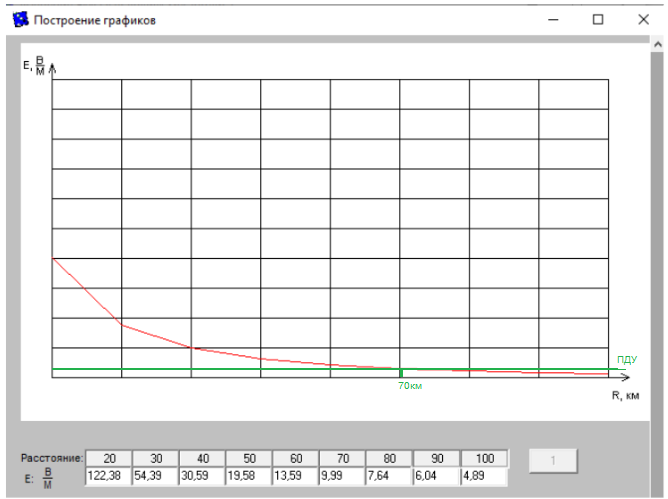

Рисунок 2 - График для метровых волн Е

На рисунке 2 изображен график телестанции в диапазоне метровых волн (или очень высокие частоты) амплитуды векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.

Таблица 2 - Дециметровые волны

Расстояние	1	2	3	4	5	6	7	8	9
ППЭ	1734,78	108,42	21,41	6,77	2,77	1,33	0,72	0,42	0,26

Рисунок 4 - Для телестанции дециметровые волны

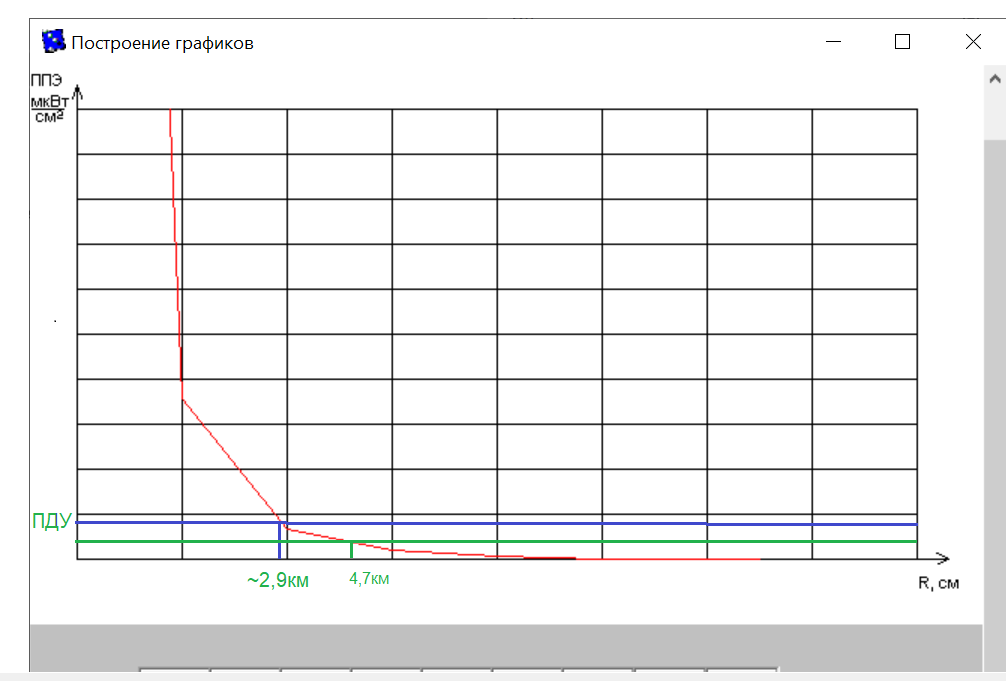

Рисунок 5 – График для дециметровых волн

На рисунке 5 изображен график телестанции в диапазоне дециметровых волн (ультра ВЧ) диапазона (300- 3000 МГц), рассматривается плотность потока энергии (ППЭ). По графику видно, что при увеличении расстояния, ППЭ падает.

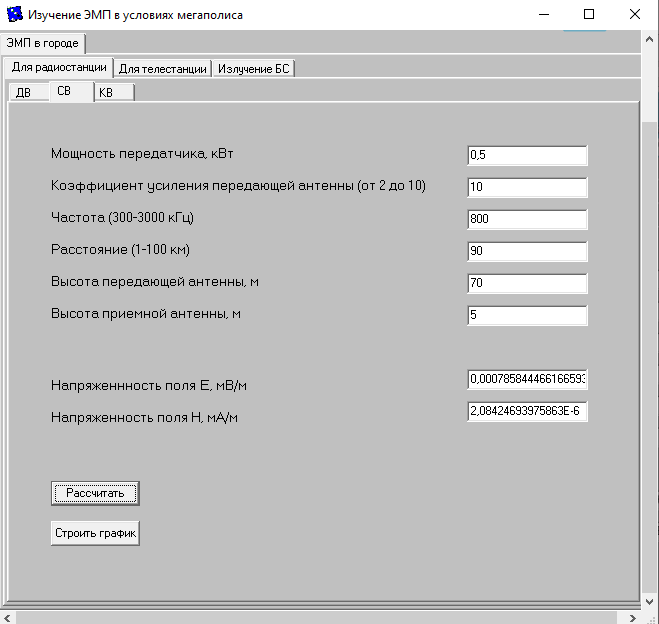

Рисунок 6 - Для радиостанции СВ

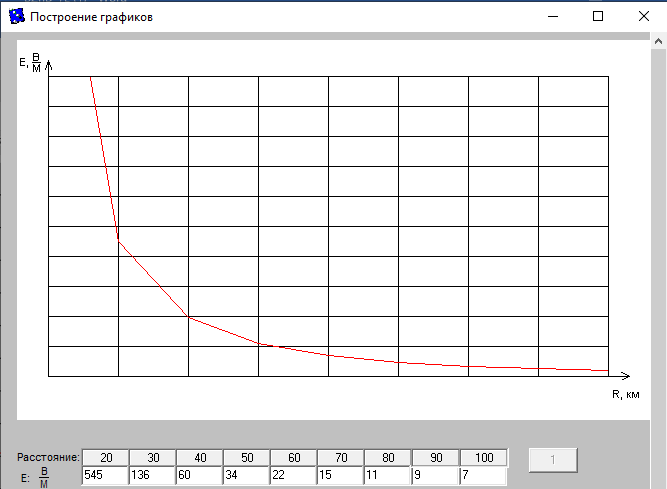

Рисунок 7 - График для СВ

На рисунке 7 изображен график радиостанции в диапазоне СВ, рассматривается амплитуда векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.

Рисунок 8 - Для радиостанции КВ

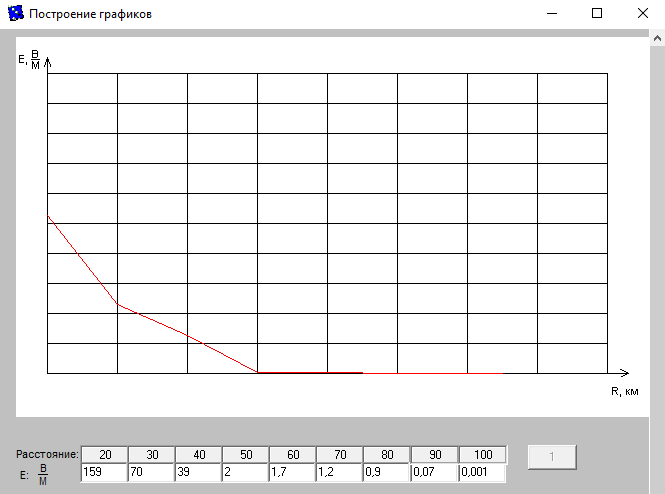

Рисунок 9 - График для КВ

На рисунке 9 изображен график радиостанции в диапазоне КВ, рассматривается амплитуда векторов напряженности Е. По графику видно, что при увеличении расстояния, напряженность Е падает.

Таблица 3 - Излучение БС

Расстояние	1	1.5	2	2.5	3	3.5	4	4.5	5
ППЭ	687.62	174.84	66.17	31.14	16.82	9.99	6.36	4.27	2.99

Рисунок 10 - Излучение БС

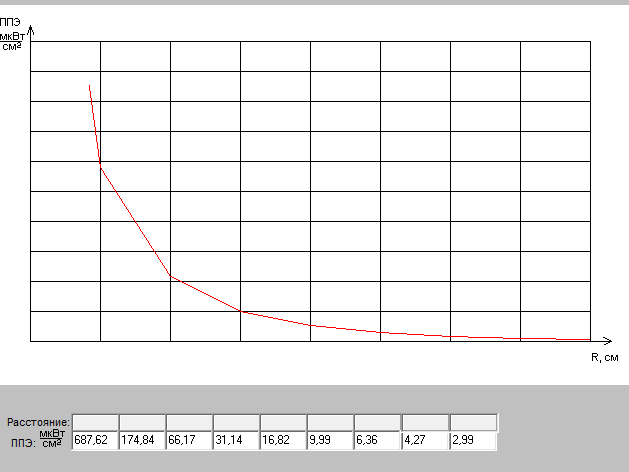

Рисунок 11 - График для БС

На рисунке 11 изображен график излучения БС, рассматривается плотность потока энергии (ППЭ). По графику видно, что при увеличении расстояния, ППЭ падает.

4. ВЫВОД:

В результате выполнения лабораторной работы исследовали зависимость интенсивности излучения электромагнитной энергии в радиодиапазоне от различных параметров источника излучения в условиях мегаполиса. Сравнили полученные результаты с допустимыми нормами и изучили методы снижения электромагнитной нагрузки на людей.

5 КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Каково влияние электромагнитных полей на здоровье человека?

Воздействие ЭМП на человека может иметь различный характер: непрерывное облучение и прерывистое, общее и местное, комбинированное от множества источников излучения и комбинированное с другими загрязняющими факторами (шум, радиация, химические загрязнения). На тело человека влияют следующие параметры ЭМП: интенсивность поля, продолжительность облучения, частота сигнала, модуляция сигнала, сочетание частот ЭМП, периодичность воздействия В последнее время многими учеными обращается внимание не только на энергетическую, но и информационную сторону воздействия ЭМП, при котором определяющим параметром ЭМП является модуляция. При таком воздействии ЭМП на организм могут развиваться различные неспецифические реакции: стресс, активации. Обнаружено, что уровень самоорганизации различных сервисных подсистем мозга резко падает. Это сопровождается увеличением информационной энтропии, как функции выравнивания вероятностей системы.

2. Какие наиболее распространенные жалобы населения на ухудшение состояния здоровья от действия ЭМП?

Особенно сильное влияние на клетки организма оказывают ЭМП ММ-диапазона,которые активно внедряются в жизненное пространство через новые, интенсивно развивающиеся открытые коммуникационные и информационные системы типа сотовой и спутниковой связи, вещания и телевидения. Необходимо отметить, что ММ-волны могут создаваться и гармониками более длинноволновых диапазонов, которые возникают на нелинейных структурах ДНК. Кроме того ЭМП вызывают у человека раковые заболевания, потерю зрения, выпадение волос.

3. Дайте классификацию источников ЭМП в диапазоне частот 3 КГц-300 ГГц.

II-я группа. Вторая группа источников отличается гораздо большим разнообразием как по назначению, так и по режимам излучения. Основную массу составляют так называемые функциональные передатчики это источники ЭМП в целях передачи или получения информации, излучающие с контролируемым образом в окружающую среду. Кроме них во вторую группу входя различное технологическое оборудование, использующее СВЧ излучения переменные (50 Гц-1 МГц) и импульсные магнитные поля; медицинские терапевтические и диагностические установки (20 МГц-ЗГГц), бытовое оборудована (СВЧ-печи), средства визуального отображения информации на электронно-лучевые трубках (мониторы ПК, телевизионных и т. п.).

4. Приведите усреднённые значения величин ЭМП от различных радиоисточников на территории жилой застройки.

• Линии электропередачи. Средняя напряженность магнитного поля вблизи линий электропередачи обычно находится в диапазоне от 0,1 до 0,4 микротеслы (мкТл).

• Бытовая техника. Средняя напряженность магнитного поля рядом с бытовой техникой, такой как холодильники, телевизоры и компьютеры, обычно составляет менее 0,1 мкТл.

• Мобильные телефоны. Средняя напряженность электромагнитного поля, излучаемого мобильными телефонами, составляет от 0,1 до 2,0 милливатт на квадратный метр (мВт/м²).

• Маршрутизаторы Wi-Fi. Средняя напряженность электромагнитного поля возле маршрутизаторов Wi-Fi обычно составляет от 0,1 до 10 мВт/м².

• Микроволновые печи. Средняя напряженность электромагнитного поля возле микроволновых печей во время работы может составлять от 1 до 10 мВт/м².

Важно отметить, что эти значения являются приблизительными и могут варьироваться в зависимости от конкретного устройства, расстояния и других факторов.

5. Приведете нормы допустимого ЭМИ в диапазоне частот 30 КГц - 300 МГц.

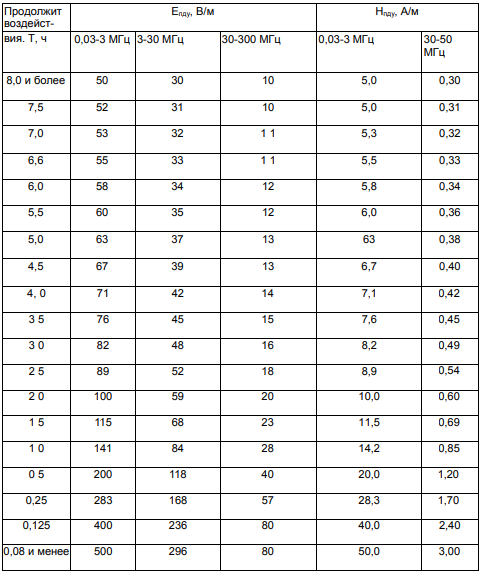

Предельно допустимые уровни напряженности электрической и магнитной составляющих в диапазоне частот 30 кГц-300 МГц в зависимости от продолжительности воздействия.

6. Приведете нормы допустимого ЭМИ в диапазоне частот 300 МГц - 300 ГГц .

Предельно допустимые уровни плотности потока энергии в диапазоне частот 300 МГц-300 ГГц в зависимости от продолжительности воздействия

7. Каковы основные способы снижения электромагнитной нагрузки на человека ?

Радиопередающие устройства размещают таким образом,чтобы предотвращать создание на территории и в жилых зданиях ЭМП , превышающих предельно допустимые значения.

Для передающих средств, имеющих антенны ненаправленного действия, санитарно-защитные зоны и зоны ограничений устанавливаются по кругу, а, для передающих средств, имеющих направленные антенны, санитарно-защитные зоны и зоны ограничений устанавливаются в направлении излучения электромагнитной энергии с учетом ширины диаграммы направленности, а также боковых и задних лепестков.

В качестве защиты общественных и производственных зданий от ЭМП могут использоваться ограждающие конструкции и кровля из материалов с высокими экранирующими свойствами.

Административные и общественные здания следует размещать ближе к границе между зонами строгого режима и ограничения застройки. Они будут исполнять роль своеобразного барьера, "заслоняющего" жилые здания.

8. Дайте международную классификацию электромагнитных волн по частотам.
