Практическая работа №3

ИССЛЕДОВАНИЕ МЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЙ В

ПРОИЗВОДСТВЕННЫХ

ПОМЕЩЕНИЯХ

по дисциплине “Безопасность жизнедеятельности”

Выполнил:

Проверил:

Курбатов В. А.

Москва 2023

СОДЕЖАНИЕ

1. Цель работы 3

4. Контрольные вопросы 9

1. Цель работы

1. Ознакомиться с методикой исследования метеорологических условий производственной среды.

2. Изучить эффективность работы вентиляционных установок.

3. Изучить санитарные требования к производственной среде промышленных предприятий.

4. Самопроверка при ответе на контрольные вопросы.

2. Выполнение задания

   1. Измерения

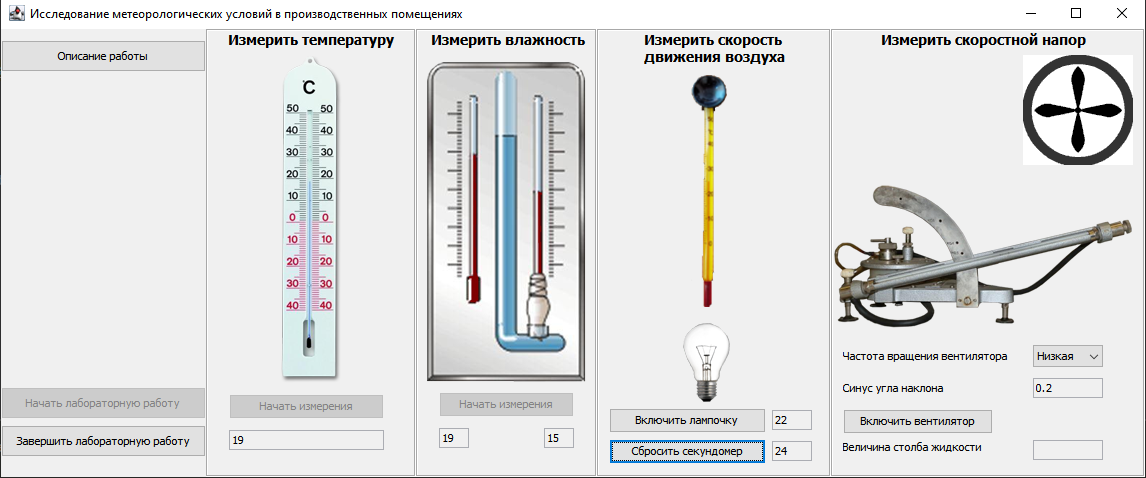

Измерение температуры представлено на рисунке №1

Рисунок №1 – Измерение температуры

Измерение влажности представлено на рисунке №2

Рисунок №2 – Измерение влажности

t_сух = 19 °C

t_влаж = 15 °C

Разница между сухим и влажным термометром

df = t_сух - t_влаж = 19 – 15 = 4

Относительная влажность воздуха в процентах по психометрической таблице:

φ = 63%

Серия экспериментов по измерению скорости воздуха представлена на рисунках 3-5.

Рисунок №3 – Эксперимент по измерению скорости воздуха №1

Рисунок №4 – Эксперимент по измерению скорости воздуха №2

Рисунок №5 – Эксперимент по измерению скорости воздуха №3

Вычислим среднюю скорость движения воздуха.

t₁ = 24 сек.

t₂ = 26 сек.

t₃ = 25 сек.

T_ср = сек.

Из графика зависимости скорости движения воздуха от времени остывания лампочки следует, что с параметрами t=19°C и средним временем остывания лампочки в T=25, сек. Скорость движения воздуха будет равна V=0.175 м/сек

2. Характеристика рабочего помещения

   1. Условия работы

Таблица 1 – Вариант задания

Условия	Вариант
	4
Период года	тепл.
Объем помещения, м3	200
Затраты энергии при работе, ккал/час	120
На I м3 выделяется тепла, ккал/м3час	16
Общее количество тепловыделений, ккал/час	5000
Теплоотдача в среду через стены и окна, ккал/час	800
Количество вредных выделений, г/час:	-
а) газа (окиси углерода),	40
б) пыли (свинец)	0,01
Количество вредных примесей в по- ступающем воздухе, г/м3	0,0
Сечение воздуховода, см2	700
Теплоемкость воздуха, ккал/кг 1°С	0,24
Плотность воздуха, кг/м3.	1,29
Разность температур выходящего и поступающего воздуха	6
Фактор прибора	150

2. Категория работы

Из приложения №1 – Тяжёлая физическая

3. Количество избыточного тепла

Q _изб. = Q_общ – Q _п ккал/час

Q _изб. = 5000 – 800 ккал/час

Q _изб. = 4200 ккал/час

4. Наименование и количество вредных веществ в производственном помещении

(газ) Окись углерода – 40

(пыль) Свинец – 0.01

5. Предельно допустимая концентрация вредных газов и пыли по санитарным нормам

(газ) Окись углерода – 20

(пыль) Свинец – 0.01

6. Результата измерений и расчетов представить в таблице

Метеорологические факторы в рабочем помещении								Кратность воздухообмена, 1/ч
Температура, град. С			Относительная влажность, %			Скорость движения воздуха, м/сек
Допускаемая по нормам	Фактическая	Допускаемая по нормам		Фактическая	Допускаемая по нормам		Фактическая	Необходимая	Фактическая
Не более чем на 3С выше средней температуры наружного воздуха в 13 ч самого жаркого месяца, но не более 28С	19	При 28 С не более 55%. При 27 С не более 60%. При 25 С не более 70%. При 24 С и ниже не более 75%		63%	0,5-1		0,205- 0,283	11,3	10,314

Фактическая скорость

v1 = ((f /(36.5−tв) −0,13) / 0,47) ^ 2

v1 = ((6 /(36.5−19) −0,13) / 0,47) ^ 2

v2 = ((f /(36.5−tв) −0,2) / 0,4) ^ 2

v2 = ((6 /(36.5−19) −0,13) / 0,4) ^ 2

f = F / τ

F = 150

τ = 25

v1 = 0,205

v2 = 0,283

Для окиси углерода

Lв = К/ (Кд - Кп )

Lв = 40 / 0.02 = 2000 м³/ч

nф = 2000 / 200

nф = 10

Для пыли свинца

Lв = 0,01 / 0,00001 = 1000 м³/ч

nф = 1000 / 200

nф = 5

Необходимая кратность воздуха обмена

Lв = Q _изб. / [ c_в * (t _вых. - t _вх) * γ_в], м³/ч

Lв = 4200 / (0,24 * 6 * 1,29)

Lв = 2260,98 м³ / ч

nф = Lв / Vп

nф = 2260,98 / 200

nф = 11,3

Фактическая кратность

Δ𝐏ск = 𝐍 ∗ 𝐬𝐢𝐧𝛂,

Δ𝐏ск = 30 * 0.2

Vвоз. = (2* g * Δ𝐏ск / γв) ^ ½

Vвоз. = (2* 9,81 * 6 / 1,29) ^ 0.5 = 9,55

Lв = 3600 * Vвоз. * S, м3 / ч

Lв = 3600 * 9,55 * 0.06, м3 / ч

Lв = 2062,8

nф = Lв / Vп

nф = 2062,8 / 200

nф = 10,314

3. Выводы

Фактическая температура помещения 19 градусов, а требуемая не более 28. Относительная влажность воздуха - 63%, а допускаемая – При 24°С и ниже не более 75%. Скорость движения воздуха – 0,205, а допускаемая - 0,3-0,5. Кратность воздухообмена в час – 5,157, а необходимая - 5,05

4. Контрольные вопросы

1. Какие параметры характеризуют метеорологические условия в производственном помещении?

• Температура воздуха.

• Влажность воздуха (относительная влажность).

• Скорость ветра (если речь идет о вентиляции).

• Давление воздуха.

• Интенсивность освещения (в случае, если это имеет значение для производственного процесса).

• Концентрация вредных веществ (газов, пыли) в воздухе.

2. Как подразделяются категории работ по тяжести?

• Легкие работы: физические нагрузки небольшие, работа не требует значительного усилия.

• Средние работы: умеренные физические нагрузки, работающий чувствует усталость.

• Тяжелые работы: высокая физическая нагрузка, работа требует значительного усилия, может быть связана с поднятием тяжестей и длительным стоянием.

3. Какие факторы определяют санитарные нормы метеорологических условий в производственном помещении?

• Тип выполняемой работы и ее характеристики.

• Климатические особенности региона, в котором находится помещение.

• Нормативы для температуры, влажности и других параметров, установленные регулирующими органами.

• Требования к вентиляции и качеству воздуха в зависимости от химических процессов или выделения вредных веществ.

4. Что такое кратность воздухообмена?

Кратность воздухообмена — это количество воздуха, которое обменивается в помещении за определенный период времени, обычно выражается в оборотах воздуха в час. Это важный параметр для обеспечения свежего воздуха и устранения загрязнений в помещении.

5. Как определяется необходимая кратность воздухообмена при удалении:

   1. избытков тепла:

Необходимая кратность воздухообмена при удалении избытков тепла зависит от тепловых нагрузок в помещении и может рассчитываться на основе теплового баланса.

2. выделяющихся газов и пыли.

Необходимая кратность воздухообмена для удаления газов и пыли зависит от концентрации этих веществ и их характеристик. Расчёты могут включать в себя скорость диффузии и другие параметры.

6. Как определяется фактическая кратность воздухообмена?

Фактическая кратность воздухообмена определяется измерением объема поступающего и удаляющегося воздуха в помещении за определенный период времени. Это может быть измерено с помощью вентиляционных систем или приборов для измерения потока воздуха.

7. Какие существуют системы вентиляции производственных помещений?

• Приточно-вытяжная вентиляция.

• Принудительная циркуляция воздуха.

• Естественная вентиляция.

• Системы кондиционирования воздуха.

• Системы очистки и фильтрации воздуха.

8. Как измеряются относительная влажность и подвижность воздуха в рабочей зоне производственного помещения?

Относительная влажность измеряется с использованием гигрометра, а подвижность воздуха - с помощью анемометра.

9. Какими приборами определяется относительная влажность и подвижность воздуха в рабочей зоне производственного помещения?

Относительную влажность и подвижность воздуха можно измерять с помощью следующих приборов:

• Гигрометр для измерения относительной влажности.

• Анемометр для измерения скорости воздуха (подвижности воздуха).

• Термогигрометр, который комбинирует измерение температуры и влажности.

• Влагомер, который также предназначен для измерения влажности воздуха.

• Анизодрометр для измерения скорости ветра.
