Редукционные клапаны служат для снижения давления в трубопроводе и его поддержания за клапаном независимо от давления перед ним
Автоматический регулятор давления прямого действия предназначен для поддержания заданного давления, а трубопроводах нефтепродукты и воздух, транспортирующих неагрессивные газы, при температуре до 300 оС
Предохранительная арматура

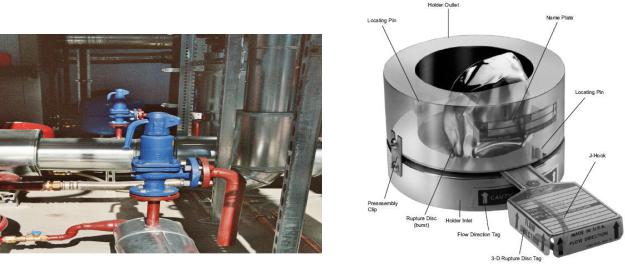

- Предохранительная арматура защищает оборудование от аварийного превышения давления или иных параметров рабочей среды посредством автоматического сброса ее избытка. Представлена предохранительными клапанами (сброс части среды в атмосферу) и мембранами (высокая герметичность, но срабатывают один раз).
предохранительные клапаны (пружинные и рычажно-грузовые)
предохранительные мембраны
Защитная арматура

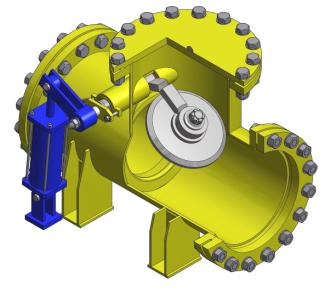

- Защитная (отключающая) арматура предназначена для перекрытия потока рабочей среды при превышении заданной, непредусмотренной технологическим процессом, величины скорости его течения за счет изменения перепада давления на чувствительном элементе. Отличие от предохранительной трубопроводной арматуры в том, что поток не стравливается, а лишь отключается конкретный элемент. Представлена отсечными и обратными (предотвращение обратного потока рабочей среды) клапанами, либо пневмозадвижками.
• - С помощью распределительно - смесительной арматуры происходит распределение
потока рабочей среды по определенным направлениям и его смешивание. Представлена в виде специальных кранов-смесителей и клапанов.
•- Специальная арматура – арматура иного (особого) назначения. Некоторые примеры:
1)Водоотделители – предназначены для отделения капель сконденсировавшегося пара из паропровода.
2)Конденсатоотводчики – отделяют от паровой смеси конденсат и выводят его из аппарата.
3)Смотровые фонари – ставят при необходимости следить за поступлением вещества в аппарат.
4)Обратный клапан для вакуум-трубопроводов – предназначен для защиты вакуум-трубопровода от возможного поступления в него жидкостей.
5)Ловушки – задерживают посторонние примеси в жидкости.
6)Дыхательный клапан – предназначен для выравнивания давления внутри резервуаров с горючими жидкостями.
7)Огнепреградители – ставят на линиях, сообщающих атмосферу и реакционные аппараты с горючими газами.
Рис. Смотровой фонарь
Рис. Конденсатоотводчик Рис. Огнепреградитель
Тепловая изоляция
•Теплоизоляция трубопроводов — это комплекс мероприятий, направленных на то, чтобы воспрепятствовать теплообмену транспортируемого по ним носителя с окружающей средой. Тепловая изоляция трубопроводов применяется для уменьшения потерь тепла, предотвращения конденсации, застывания среды и продукта, а также при высокой температуре самого трубопровода, чтобы избежать ожогов.
•Основные требования к изоляции:
она должна: иметь низкую теплопроводность, высокую термостойкость, биологическую стойкость, малую стоимость, малую массу, быть долговечной, легко наноситься на трубы.
•Используется она в системах отопления и
поставки горячей воды, хладагентов, на производствах с использованием среды
с крайне высокой или низкой температурой.
•Для труб с паром главным критерием выбора изоляционного материала считается низкий коэффициент потерь тепла (минеральная вата, пенополистирол); а для труб с газом следует выбирать материал с высокими свойствами гидроизоляции и низким коэффициентом поглощения воды (битумные мастики).

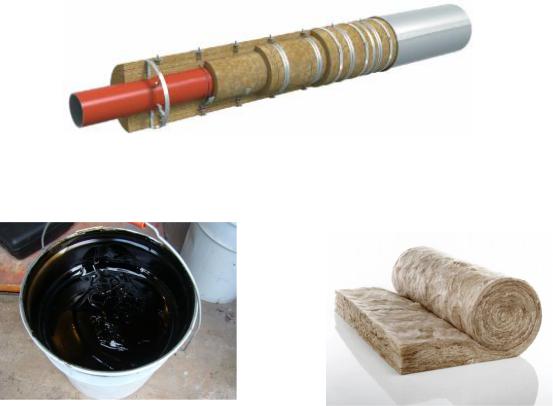

Рис. Теплоизоляция в разрезе
Рис. Битумная мастика Рис. Минеральная вата

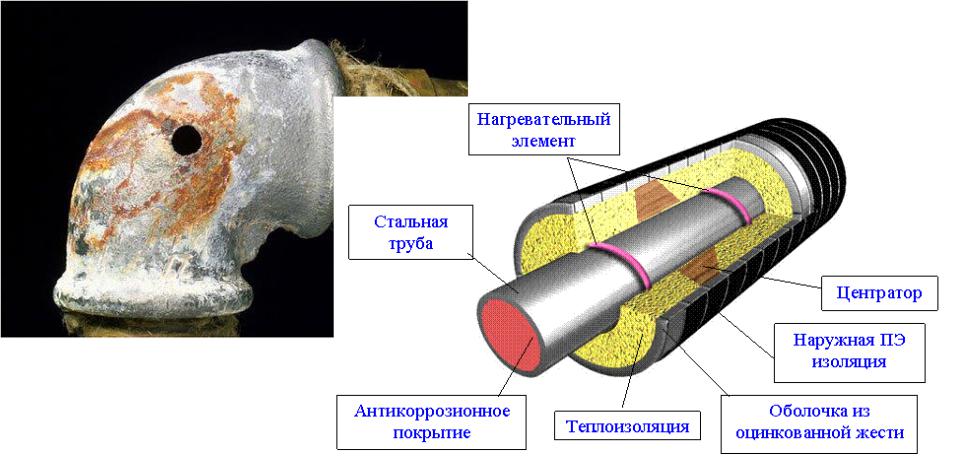

Вид и система защиты от коррозии наружной поверхности зависят от способа и условий прокладки трубопровода, характера и степени коррозионной активности внешней среды, степени опасности электрокоррозии
Защита от коррозии
Процесса коррозии на трубопроводе нельзя избежать, его можно только отсрочить на некоторое время. Методы защиты основаны на том, чтобы металл, из которого сделаны трубы, вступил в реакцию с вводимыми веществами и растворами. В результате образуется небольшая пленка, которая обеспечивает защиту.
В настоящее время выделяют следующие способы защиты трубопроводов от коррозии:
-Нанесение на поверхность труб тонкого слоя прочного водонепроницаемого защитного материала.
-Катодный способ содержится в направленном движении электронов в цепи постоянного электрического тока. Для его исполнения к отрицательному полюсу источника постоянного тока подключается трубопровод, а к положительному – анодный заземляющий стержень,
который заглубляют в землю рядом.
По окончании подачи напряжения электрическая цепь замыкается через почвенный электролит, в следствии чего свободные электроны начинают движение от заземляющего стержня к трубопроводу.
Так, заземляющий электрод неспешно разрушается, а освободившиеся электроны вместо трубопровода вступают в реакцию с электролитом.

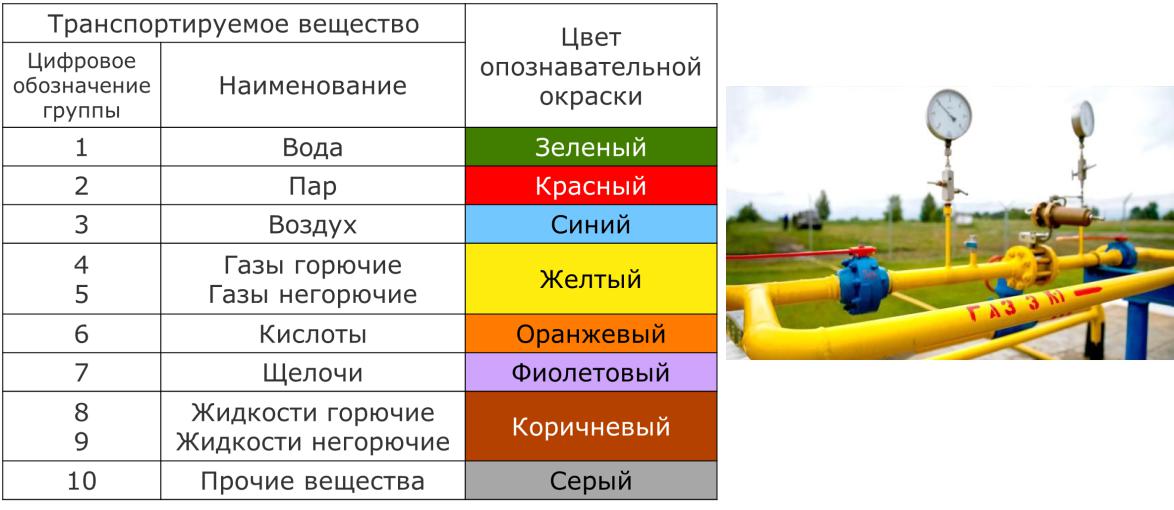

В соответствии с требованиями ГОСТ 14202 опознавательная окраска трубопровода может быть,
в зависимости от транспортируемой среды:
Рис. Предупреждающие кольца
Для обозначения наиболее опасных по свойствам транспортируемых веществ на трубопроводы следует наносить предупреждающие цветные кольца:
Красные – легковоспламеняющиеся, огнестойкие и взрывоопасные вещества; желтые – опасные или вредные; зеленые – безопасные или нейтральные. Если вещество обладает несколькими опасными свойствами, то наносятся кольца соответствующих цветов.
По степени опасности для жизни и здоровья людей или эксплуатации предприятия вещества, транспортируемые по трубопроводам, подразделяются на три группы, обозначаемые соответствующим числом колец.
Для обозначения трубопроводов с особо опасным для здоровья и жизни людей или эксплуатации предприятия содержимым, а также при необходимости конкретизации вида опасности, дополнительно к цветным предупреждающим кольцам должны применяться предупреждающие знаки.
Ими должны обозначаться следующие вещества: ядовитые, огнеопасные, взрывоопасные, радиоактивные, а также прочее опасное содержимое трубопроводов (например, вещества, представляющие опасность при разбрызгивании и др.).
Эти знаки должны иметь форму треугольника. Изображения должны быть черного цвета на желтом фоне.
Рис. Предупреждающие знаки
