Введение

Данная работа основывается на территориальном планировании. Главной целью работы является составление верных исходных данных для выполнения дальнейших курсовых работ и работ по проектированию ГЭС.

Гидроэлектростанция представляет собой комплекс различных сооружений и оборудования, использование которых позволяет преобразовывать энергию воды в электроэнергию. Гидротехнические сооружения обеспечивают необходимую концентрацию потока воды, а дальнейшие процессы производятся при помощи соответствующего оборудования.

В ходе работы определяется предполагаемое место строительства ГЭС.

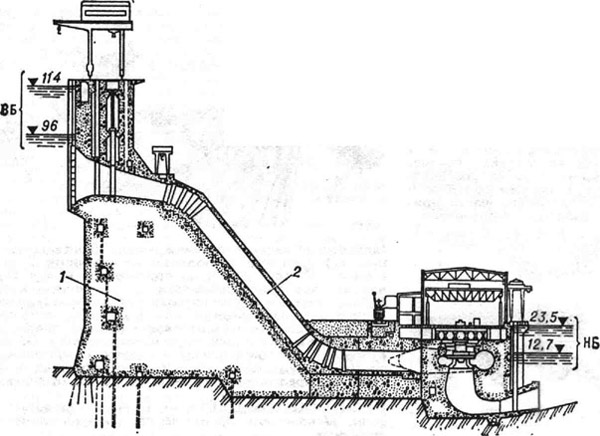

Рисунок 1 - схема приплотиной ГЭС

Исходные данные:

1. Название реки: река Жуя;

2. Название ГЭС: Чарская ГЭС;

3. Средний многолетний расход: 250 ;

4. Номер гидропоста: 6220;

5. Энергосистема: ОЭС Сибирь.

1. Подробное описание региона на месте строительства гидроузла

1.1 Климат:

Климат бассейн резко континентальный. В гистограмме представлено среднее значение температуры с 2016 по 2019 года.

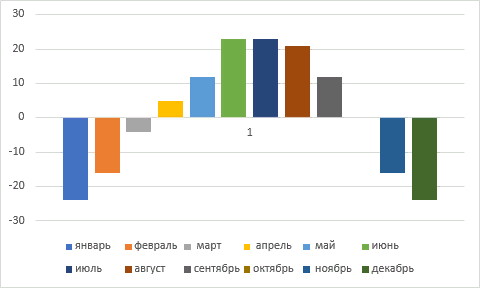

Рисунок 2 - среднее значение температуры

2. Гидрологические данные:

Рисунок 3-местоположение реки на карте

Жу́я – река в Азиатской части России, в Сибири, в Иркутской области, Бодайбинский район, левый приток р. Чары (бассейн Лены).

Водоток: Исток 57°50’46” с.ш. 115°56’55” в.д; Устье 58°45’46” с.ш., 118°09’22” в.д.

Жуя берёт начало на северном склоне хребта Кропоткина, на высоте около 1100 м над уровнем моря. Длина реки 337 км. Площадь бассейна 22,6 тыс. км² – 2-й по длине и площади бассейна приток Чары после реки Токко. Речная сеть включает 45 водотоков длиной более 10 км. Основные Притоки: с правой стороны - Нечора (длина 146 км), с левой - Хомолхо. Течёт по Патомскому нагорью.

Среднемноголетний расход воды у прииска Светлый равен 54 м³/с (модуль стока 11,3 л/(с×км²)), в устье реки – около 250 м³/с (объём стока 7,89 км³/год). Питание реки снеговое и дождевое. Достаточно высокое весеннее половодье. Паводки в летне-осенний период не уступают по величине весеннему половодью. С мая по сентябрь проходит около 92% годового объёма стока, с ноября по апрель – 4%. Максимальный расход воды 796 м³/с, минимальный летне-осенний – 16 м³/с, зимний – 0,92 м³/с. Река замерзает в октябре, вскрывается в мае. Продолжительность ледостава-около 200 дней. Жуя судоходна ниже впадения притока Хомолхо. На берегах реки находятся посёлки Светлый, Перевоз, в устье реки – с. Чара (Усть-Жуя).

Притоки (км от устья).

• 13 км: ручей Кодар-Ондонса.

• 25 км: река Кутукан.

• 39 км: ручей Салыр.

• 40 км: ручей Тарын.

• 60 км: река Анкума.

• 68 км: ручей Сулахчин.

• 75 км: река Ченча.

• 77 км: река Дуранах.

• 91 км: река Большой Боракун.

• 104 км: река Маректа.

• 108 км: ручей Ампардах.

• 109 км: река Бол. Барчик.

• 124 км: ручей Софье-Ивановский.

• 127 км: река Ключ Тигалан.

• 131 км: река Хомолхо.

• 141 км: река Бол. Хорлухтах.

• 149 км: река Кизин.

• 165 км: река Норич.

• 168 км: река Евсейка.

• 174 км: река Большой Баллаганах.

• 186 км: река Малый Баллаганах.

• 194 км: река Таймендра.

• 208 км: река Нечера (Нечёра).

• 213 км: река Бол. Сыллах.

• 215 км: ручей Бол. Кулибряник.

• 220 км: ручей Мал. Кулибряник.

• 226 км: река Мал. Дадыхта.

• 226 км: ручей Мал. Иллигирь.

• 232 км: река Большая Дадыхта.

• 232 км: река Бол. Иллигирь.

• 242 км: река Большая Бугарихта.

• 251 км: река Тунгуска (Бол. Тунгуска).

• 255 км: река Кадали (Бол. Кодали).

• 265 км: река Хадарич.

• 267 км: ручей Сян.

• 275 км: река Вача (Левая Верхняя).

• 279 км: река Пурич.

• 284 км: река Бугарихта.

• 286 км: река Сян-Берикан.

• 300 км: река Кутулах (Порохтах).

• 302 км: река Аунакит.

• 307 км: река Кутулах.

• 312 км: река Симбилях.

• 320 км: река без названия.

Объекты перечислены по порядку от устья к истоку.
