Федеральное государственное образовательное учреждение высшего образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ» Саяно-Шушенский филиал
КУРСОВАЯ РАБОТА
Выбор створа для проектирования Чарской ГЭС на реке Жуя
Выполнил: студент гр. СБ19-01Б Д.В. Нефёдов
Преподаватель: С.Е. Лонский
Саяно-Шушенский филиал СФУ 2020 год |
Слайдов 1/21 |
|
Введение |
|
|
Курсовая работа по дисциплине «Введение в инженерную деятельность» |
|||
основывается на территориальном планировании. |
|
||
В ходе выполнения работы определяется место строительства гидроузла, |
|||
площадь и объем водохранилища, мощность и выработка энергии. |
|||
Собираются сведения о регионе строительства сооружения: |
|
||
Климатические |
Гидрологические |
Топографические |
Энергетические |
|
Саяно-Шушенский филиал СФУ 2020 год |
2/21 |
|

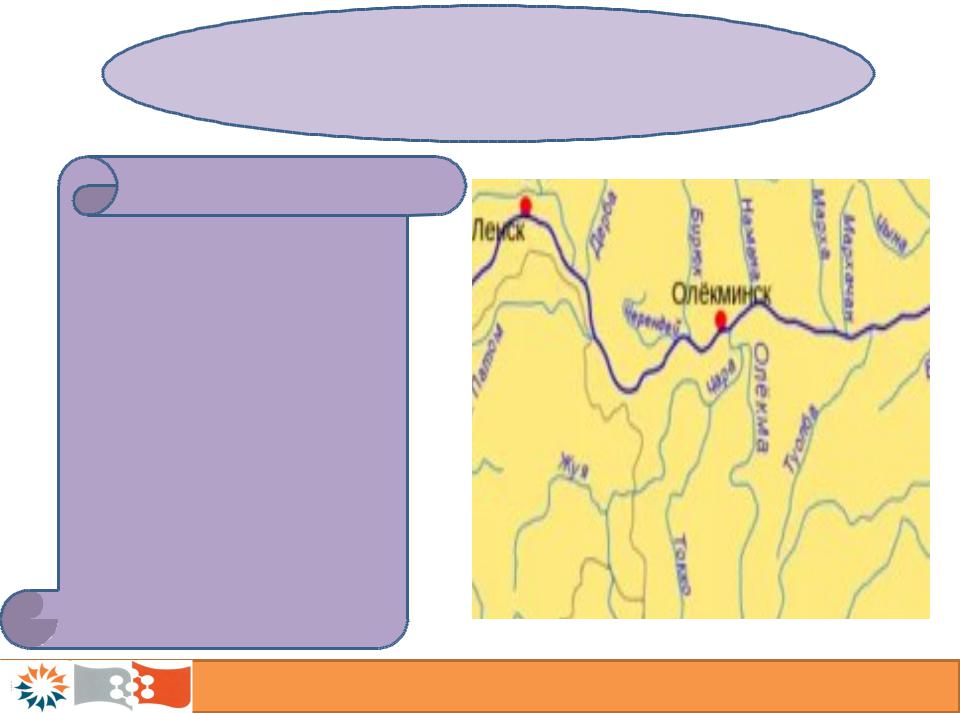

Описание региона строительства. Характеристика реки Жуя
Длина реки - 337 км. Питание реки в основном:
Снеговое и дождевое. Зафиксированные расходы в районе строительства ГУ:
Минимальный: 16 м3/с;Максимальный: 796 м3/с;Среднемноголетний: 60-70 м3/с. Средняя температура:
января - –240С;
июля - +220С
Саяно-Шушенский филиал СФУ 2020 год |
3/21 |

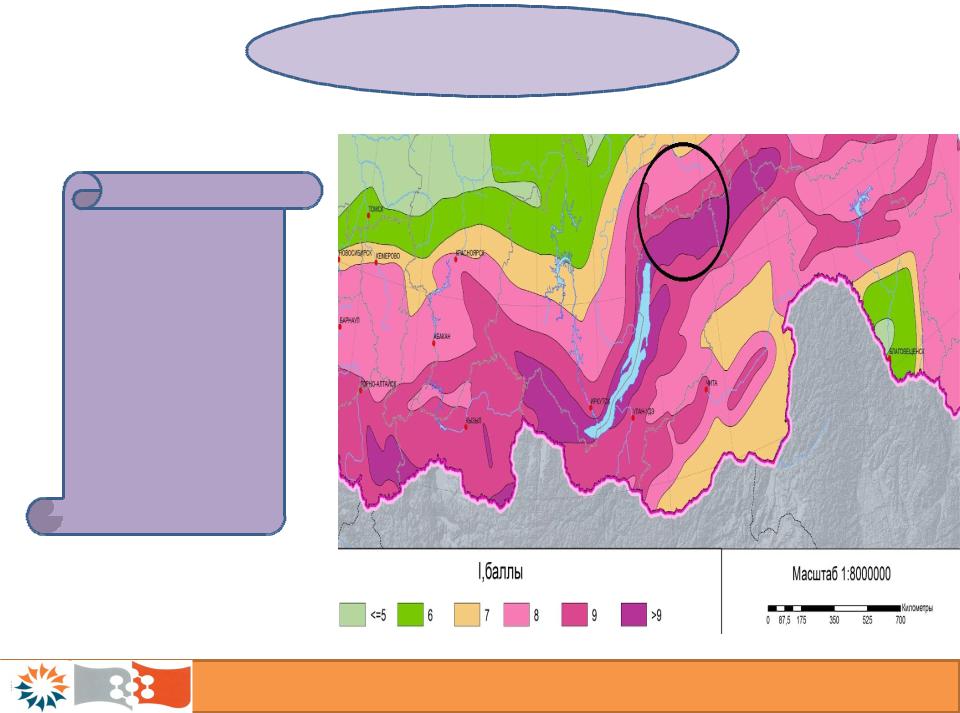

Сейсмические данные
В зоне проектируемого гидроузла сейсмологическая активность по карте ОСР-2016-С
составляет 8 баллов
Саяно-Шушенский филиал СФУ 2020 год |
4/21 |
Энергохарактеристика района
Диаграмма распределения установленной мощности ОЭС Сибири в 2019 году
СЭС; 0%
ГЭС; 49%
ТЭС; 51%
Саяно-Шушенский филиал СФУ 2020 год |
5/21 |

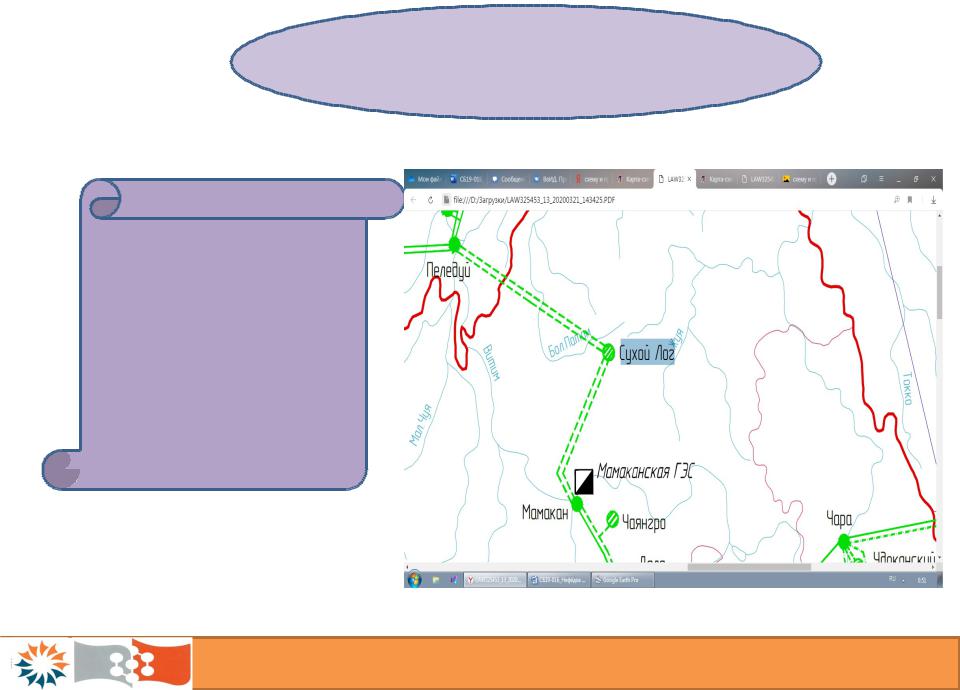

Энергохарактеристика района
Ближайшая подстанция к выбранному створу находится в 104,22 километрах от выбранного створа ПС
220 кВ «Сухой Лог»
Саяно-Шушенский филиал СФУ 2020 год |
6/21 |
Энергохарактеристика района
Основными потенциальными промышленными потребителями электрической энергии в радиусе 110 км от Чарской ГЭС являются:
•Золоторудное месторождение "Невское" (99,26 км от предполагаемого места створа);
•Патомский кратер (88,81 км от предполагаемого места створа);
•АБК 1 (103 км от предполагаемого места створа);
Также потенциальными потребителями электрической энергии от Чарской ГЭС является население, расположенное в городах:
п.Светлый (33 человек)-80,84км от створа ГЭС; уч. Барчик (176 человек)-80,84км от створа ГЭС;
п.Перевоз (842 человек)-3,87 км от створа ГЭС;
Пгт. Кропоткин (1240 человек)-108,66км от створа ГЭС;
Саяно-Шушенский филиал СФУ 2020 год |
7/21 |

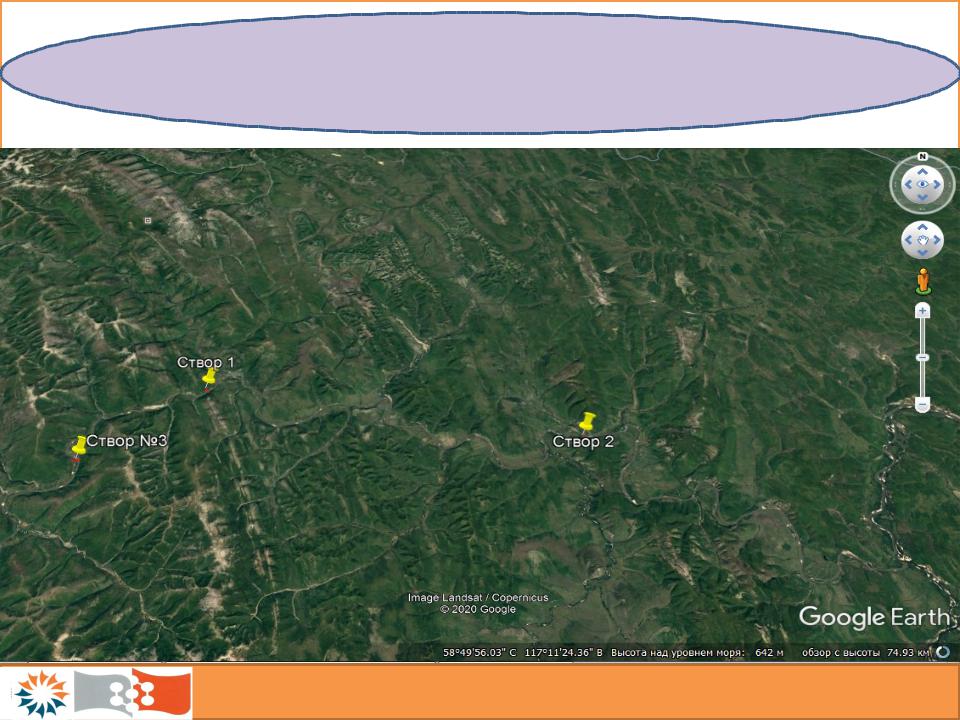

Предполагаемые створы для строительства ГЭС |
|
Саяно-Шушенский филиал СФУ 2020 год |
8/21 |

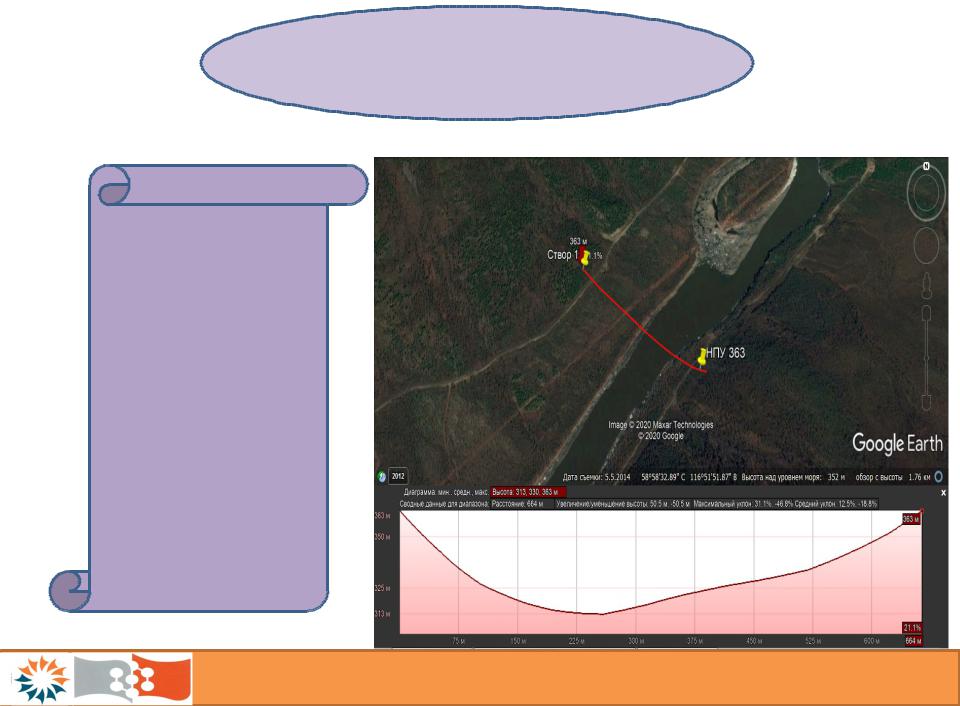

Характеристика створа №1
Z НПУ – 363 м
Z ДНА – 313 м
L створа. – 664 м L вдхр. – 78,76 км Н – 50 м
Q – 60 куб.м/с
N – 29,43 МВт
Э – 0,258 млрд. кВт·ч
Саяно-Шушенский филиал СФУ 2020 год |
9/21 |

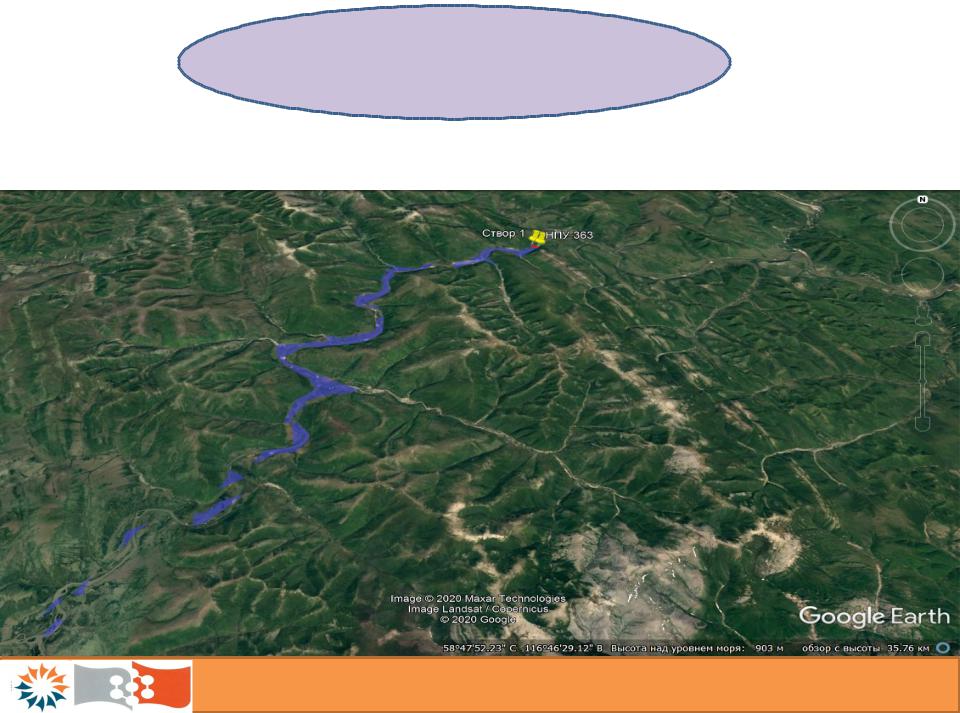

Характеристика створа №1
Зона затопления водохранилища при НПУ 363 м, Длина водохранилища – 78,76 км
Саяно-Шушенский филиал СФУ 2020 год |
10/21 |
