.docxСанкт-Петербургский политехнический университет
Высшая школа высоковольтной энергетики
Отчёт по лабораторной работе №8
«Реле сопротивления типа С 1081»
Выполнили студенты гр. 3231302/90201
Стуканов А. К.
Филин А. А.
Спешилов К. В.
Степанюк И. В.
Проверила Бурлакова Е. Н.
Санкт-Петербург
2023
Цель работы: формирование умений настройки, проверки и использования статического реле сопротивления.
Программа работы
1) Ознакомиться с устройством и принципом работы реле сопротивления;
2) Для заданной преподавателем схемы произвести расчёт уставки и выбор характеристики срабатывания реле сопротивления дистанционной защиты;
3) Собрать схему испытания реле;
4) Настроить реле на заданную характеристику срабатывания;
5)
Снять характеристику
;
6)
Снять характеристику
при
;
Результаты
измерений занести в таблицы и построить
характеристики
и
Рисунок 1 - Схема испытания реле сопротивления
Паспортные данные
Реле минимального сопротивления из блока БРЭ 2801
Iном = 1 А;
Uном = 100 В;
f = 50 Гц;
Uопер тока = 110 В;
Zсопр = 5 Ом/фазу.
Расчёт уставки
Расчёт уставки одной ступени дистанционной защиты производится для блока генератор – трансформатор, параметры которого представлены в таблице 1.
Таблица 1 — Параметры блока генератор – трансформатор
Тип генератора |
Параметры |
KTA |
KTV |
Тип блочного трансформатора |
Параметры |
|||||||||
Pгном, МВТ |
cosφном |
Uном, кВ |
x'd, о.е. |
STном, МВА |
Uнн, кВ |
uk, % |
||||||||
ТВФ-120 |
120 |
0,8 |
10,5 |
0,278 |
|
|
ТДЦ-125/220 |
125 |
10,5 |
11 |
Продольное сверхпереходное сопротивление генератора, Ом:
Реактивное сопротивление блочного трансформатора, Ом:
3(а). Сопротивление срабатывания 1-й ступени защиты, Ом:
3(б). Сопротивление срабатывания реле 1-й ступени ДЗ, Ом:
4. Уставка реле, Ом:
Ход работы:
1) Для снятия угловой характеристики на реле подаются номинальные значения тока и напряжения. Устанавливается с помощью ФПУ конкретный угол между током и напряжением и, плавно уменьшая напряжение, фиксируется момент срабатывания реле.
При
этом
для данного значения φр
определяется как
.
Изменение угла
осуществляется
с минимальным шагом, насколько позволяет
ФПУ.
Таблица 2 – Результаты испытания реле сопротивления
, ° |
0 |
30 |
60 |
90 |
120 |
180 |
210 |
240 |
270 |
300 |
|
3,2 |
5,0 |
7,6 |
6,8 |
4,6 |
1,9 |
1,2 |
1,0 |
1.2 |
1,4 |
, Ом |
3,2 |
5,0 |
7,6 |
6,8 |
4,6 |
1,9 |
1,2 |
1,0 |
1.2 |
1,4 |
R, Ом |
3,2 |
4,33 |
3,78 |
-0,03 |
-2,32 |
-1,90 |
-1,03 |
-0,49 |
0,01 |
0,71 |
X, Ом |
0 |
2,51 |
6,59 |
6,80 |
3,97 |
-0,01 |
-0,61 |
-0,87 |
-1,20 |
-1,20 |
По полученным данным строится функция в комплексной плоскости сопротивления.
Примеры расчётов (3 столбец):
Ом;
.

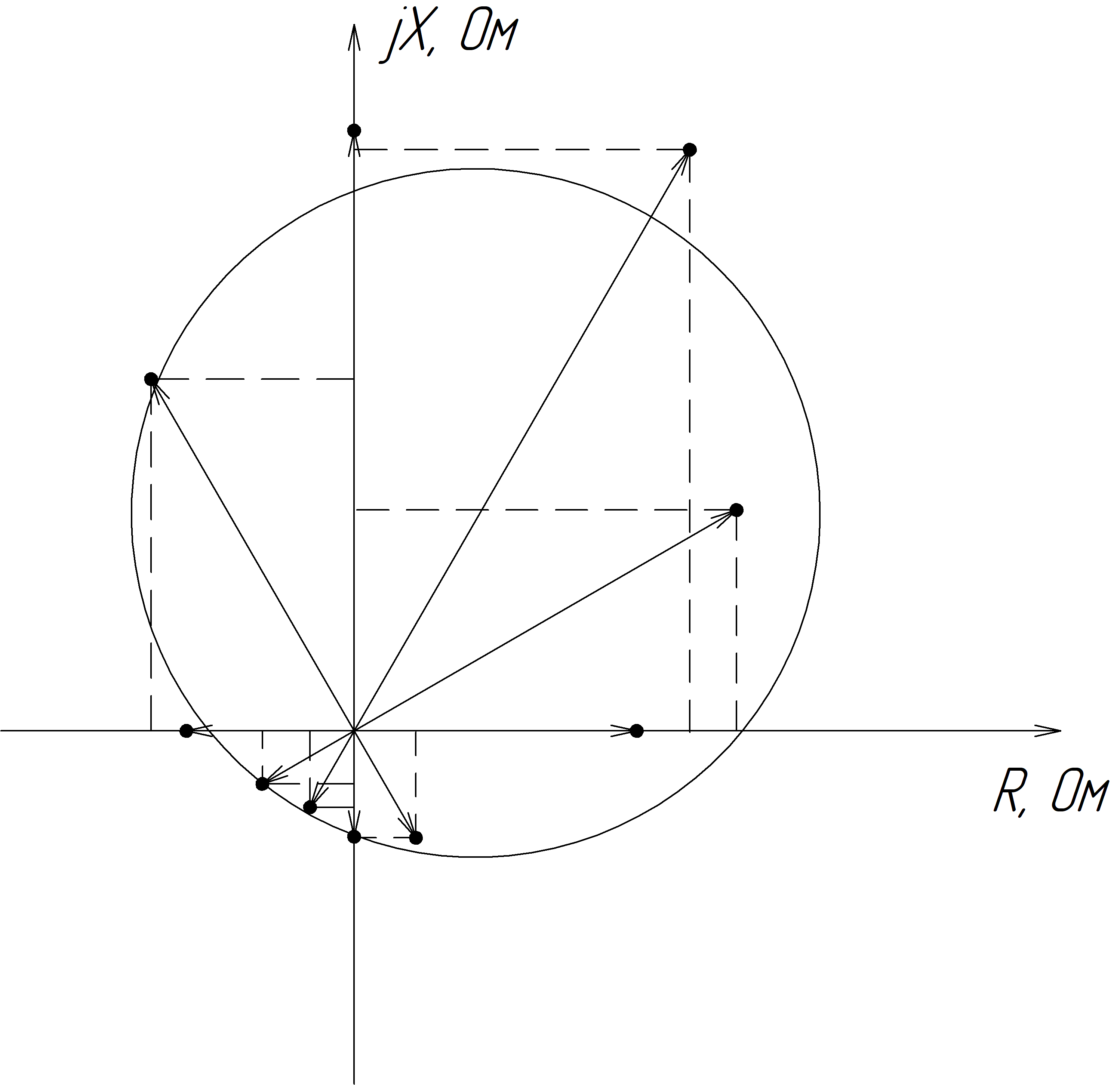

Рисунок 2 – Характеристика срабатывания реле сопротивления
2)
Снятие характеристики
осуществляется при
.
При
определяется
и находится
.
Далее, уменьшая ток в реле ступенями по
0,1 А, определяется каждый раз
и
.
Таблица 3 – Определение тока точной работы реле сопротивления
Iр, А |
1 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
0,3 |
0,23 |
Uср, В |
7,6 |
6,8 |
5,8 |
5,1 |
4,2 |
3,3 |
2,6 |
1,8 |
1,2 |
Zср, Ом |
7,6 |
7,56 |
7,25 |
7,29 |
7 |
6,6 |
6,5 |
6 |
5,2 |
Пример расчёта (3 столбец):
По этим результатам строится характеристика и определяется значение тока точной работы.
Рисунок 3 – Характеристика сопротивления срабатывания реле от тока в реле
Вывод
В ходе лабораторной работы были сформированы умения настройки, проверки и использования статического реле сопротивления типа С1081.
Был
произведён расчёт уставки первой ступени
для блока генератор-трансформатор с
генератором типа ТВФ-120 и трансформатором
типа ТДЦ-120000/220. Все результаты расчётов
представлены в таблице 1. Уставка
сопротивления по результатам расчётов
Ом.
В опыте №1 был установлен ток и с помощью изменения угла снята угловая характеристика. С помощью измеренного напряжения срабатывания произведён расчёт сопротивления срабатывания реле Zср результаты представлены в таблице 2, по которым построена характеристика Zср = f (Iр) в комплексной плоскости сопротивления рисунок 2. Угол максимальной чувствительности на построенной характеристике примерно совпадает с действительным (65°).
В
опыте №2 был зафиксирован угол
чувствительности на значение
для определения зависимости сопротивления
срабатывания тока реле. Для каждого
значения тока реле было определено
значение напряжения срабатывания Uср
и рассчитано сопротивление срабатывания
Zср,
результаты представлены в таблице 3.
По полученным данным была построена
характеристика Zср
= f
(Iр)
рисунок 3. Ток точной работы составляет
примерно 0,45 А.
