5.Оптические пирометры: основные законы, ачт и реальные
объекты, яркостная и радиационная температуры, конструкция
радиационного пирометра. Методика лабораторных работ №№ 1,2,3.
Теоретические основы оптической пирометрии: понятие АЧТ, основные
законы: Кирхгофа, Планка, Вина, Стефана-Больцмана, яркостная и радиационная
температуры, схемы пирометров, градуировка и поверка радиационного
пирометра.
Видимая часть спектра: [0.4≤λ≤0.8] мкм, при λ=0.65 мкм (красный цвет) –
-максимальная чувствительность человеческого глаза.
Основные законы:
- 14 -
При (λ*ТЯ )≤ 2*10-3 [м*К] формула Планка может быть заменена на формулу Вина:
Конструкция радиационного пирометра (см.приложение радПИР)
Методика лабораторных работ №№ 1,2,3.
6.Вторичные приборы для стандартных датчиков температуры.
Милливольтметр, логометр. Методика лабораторной работы №4.
Основные приборы для стандартных датчиков температуры. Милливольтметр:
Принцип действия, особенности подключения термопары, поверка прибора.
Логометр: принцип действия, особенности подключения ТС, поверка логометра.
7.Автоматический мост (ам): измерительная схема,
основы расчета, переградуировка АМ на новый диапазон.
Методика лабораторной работы №6.
АМ: измерительная схема, принцип действия, основы расчета, переградуировка
АМ на новый диапазон
- 15 –
Рис.7. Измерительная схема АМ.
Постановка задач по расчету:
задаются: Rпp=90 Ом, Rл1= Rл2=7.5 Ом,-при приближенном расчете Rл1= Rл2=0,
R2= R3=60 Ом, Rн≈0; градуировка ТС, диапазон температур [Θmin, Θmax].
Надо расчитать два резистора: R1, R.
По градуировочной таблице соответствующего ТС определяют [Rmin, Rmax].
Расчетные формулы получаются из двух граничных ситуаций:
1)при Θmin и сопротивлении ТС Rmin движок реохорда Rp (точка “а”) находится в
крайней правой точке “n”, тогда при равновесии моста можно записать:
(26)
2)при Θmax и сопротивлении ТС Rmax движок реохорда Rp (точка “а”)
находится в крайней левой точке “m”, тогда при равновесии моста можно
записать:
(27)
Из уравнений (26), следует (R2=R3):
подставляем
в (27) вместо R1:
Получаем квадратное уравнение относительно Rob:
- 18 -
(28)
Пример
расчета:
Здесь Rпp = 90 Ом, Rл1= Rл2=7.5 Ом,-при приближенном
расчете Rл1= Rл2=0 Ом, R2= R3=60 Ом, Rн≈0,
Задается градуировка ТС: ТСМ гр.23;
диапазон измерения [Θmin=00С,Θmax=1000С].
Расчитываются два резистора: R1, R.
По градуировочной таблице ТСМ гр.23 определяем Rmin=53 Ом, Rmax=75.58 Ом
Расчет:
Методика
лабораторной работы №6.
8.Компенсационный метод измерения эдс.
Автоматический потенциометр (АП): измерительная схема,
основы расчета, переградуировка АП на новый диапазон.
Методика лабораторной работы №5.
- 19 -
Рис.8. Измерительная схема АП.
Компенсационный метод измерения эдс.АП: измерительная схема,
принцип действия, основы расчета, переградуировка АП на новый диапазон.
Дано: Rp – реохорд, Rпp = 90 Ом, Rк – для компенсации э.д.с. свободных концов
термопары, для термопары ХК Rк=13.7 Ом, R1=509 Ом, i1=2mA, i2=3mA.
Задается градуировка термопары, диапазон измерения [Θmin, Θmax],
Тр.расчитать: три резистора: Rн, Rп, R.
Порядок расчета:
1)по соответствующей градуировочной характеристике термопары определяют
Еmin, Еmax для температур Θmin, Θmax.
Рассматриваются две граничные ситуации:
2)при Θmin движок реохорда Rp (т.”а”) находится в крайнем правом положении
(т.”n”), тогда имеем при компенсации э.д.с. термопары Еmin:
(29)
3)при Θmax. движок реохорда Rp (т.”а”) находится в крайнем левом положении
(т.”m”), тогда имеем при компенсации э.д.с. термопары Еmax:
(30)
4)Для полного диапазона [Еmin, Еmax] имеем:
- 20 -
(31)
Пример расчета.
Дано: градуировка термопары:ТХК, диапазон измер.: [Θmin=00С, Θmax=4000С],
По градуировочной таблице термопары ХК определяются пределы АП в мВ:
Еmin=0, Еmax=31.49 мВ.
Расчет:
Методика лабораторной работы №5.
9.Примеры задач измерения температуры в
производственных объектах легкой промышленности: пресса,
вальцы, каландр, экструдер, сушильные камеры и т.д.
ГОСТ на обозначения элементов автоматизации в схемах. Примеры типовых
схем автоматизации тепловых объектов легкой промышленности: пресса,
вальцы, каландр, экструдер, сушильные камеры и т.д.
10.Основы статистической обработки экспериментальных
данных (в одной точке).Ограничения.Дисперсия, СКО.
Распределения:
нормальное (Гаусса), Стьюдента и Пирсона.
- 21 -
Расчет доверительных границ при заданной надежности Р.
Таблица t=f(P, n) по распределению Стьюдента S(t, n)
-
n \ P
0.95
0.99
0.999
5
2.78
4.6
8.61
10
2.26
3.25
4.78
20
2.093
2.861
3.883
100
1.984
2.627
3.392
Таблица q=f(P, n) по распределению Пирсона R(q, n)
-
n \ P
0.95
0.99
0.999
5
1.37
2.67
5.64
20
0.37
0.58
0.88
100
0.143
0.198
0.27
Линейное преобразование.
Правило Шовине – для исключения грубых промахов.
Пример расчета: n=100, Р1=0.999
-
ai
mi
Vi
Vi *mi
Vi2
(Vi2)*mi
1
2
3
4
5
6
520
5
-3
-15
9
45
530
15
-2
- 30
4
60
550
50
0
0
0
0
560
22
1
22
1
22
580
8
3
24
9
72
Σ
100
1
199
С=550, h=10
- 22 -
(4.81) (4.81)
Вариант №2: Р2=0.95 –см. статист2.doc
Упрощенная статистическая оценка (правило 3σ).
11.Погрешности косвенных измерений: ограничения,
Примеры оценки погрешности косвенных измерений.
Условие:
погрешности Sxk
всех аргументов случайные и
независимые.
Вывод
(35) – см. приложение «косвИЗМ».
-
23 -

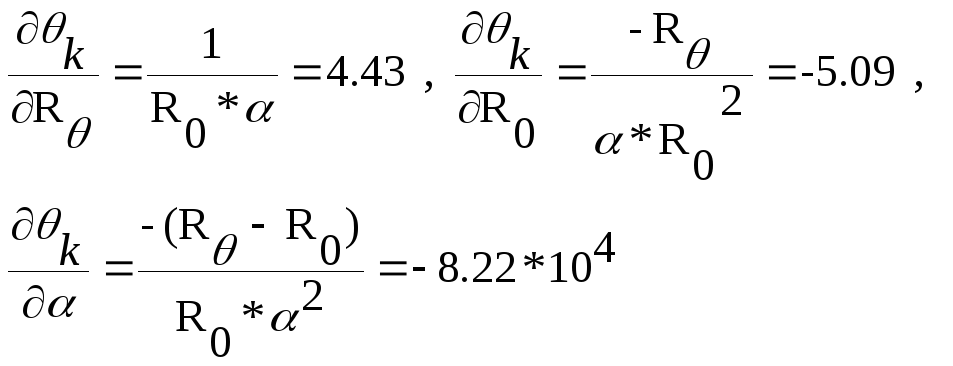

Ответ: температура 35 0С измеряется ТС с погрешностью ΔΘ =±0.936 0С
Упрощенная статистическая оценка.
Правило «трех сигма»
(36)
(37)
12.Структурные схемы. Расчет суммарной чувствительности
для 3х основных схем.
X1
1 X2
2
Y1 Y2
1) схема с последовательной связью;
X
X1 1 Y1 Y X X1
1 Y1 Y
X2 2 Y2
±Y2 2 X2
2) схема с параллельной связью; 3)схема с обратной связью
Рис.9.
Структурные схемы: 3 варианта.
- 24 -
Схемы с обратной связью:
разделим каждое слагаемое в (а) на dY, получим:
-чисто случайные погрешности.
13.Измерение давления: размерности, основные методы.
Измерение уровня: основные методы. Примеры задач измерения давления,
уровня в производственных объектах легкой промышленности.
Давления: атмосферное (барометрическое), избыточное, разрежение (вакуум),
Размерности: 1 бар=105 Па=0.1Мпа≈750 мм.рт.ст.=1.02 кгс/см2 =
1.02* 104 кгс/м2 =1.02* 104 мм.вод.ст. трубка Бурдона!
Манометры: жидкостные, деформационные, грузопоршневые, электрические.
Подключение манометров к объектам (жидкость, газ)- см. «маноМ».
