5. Пример проектирования пожарной сигнализации

Исходные данные: швейный цех размером м.

Решение. Таблица 1, тип тестового пожара ТП-3, основной фактор – дым. Таблица 2 для ТП-3 «отлично» дает дымовой оптический извещатель. Таблица 3. В швейном цехе нет значительной пыли и нет дыма при нормальной работе, поэтому принимаем оптико-электронный дымовой извещатель 2251 ЕМ. Таблица 4. Высота установки от 3,5 м до 6 м, защищаемая площадь до 70 м². Площадь цехам². Количество извещателей 1440:70=21 шт., но, учитывая максимальное расстояние (табл.4) принимаем 24 шт. по 8 шт. в ряды; 3 ряда.

Пример размещения пожарных извещателей показан на рисунке 22.

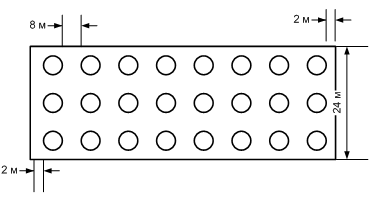

Рис.22. Пример схемы размещения пожарных извещателей в швейном цехе

Расстояние между извещателями 8,25*8,25 м (что меньше допустимых 8,5 м); расстояние от стены до рядов – 3,75 м (что меньше допустимых 4,0 м); расстояние от торцевых стен до извещателей 2 м (что еще меньше допустимых 4,0 м). Радиус зоны защиты (см. рис. 20 и 21) много меньше 7,5 м.

Литература

1. Членов А.Н. Автоматические пожарные извещатели. М.: НИЦ «Охрана» ВНИИПО МВД России, 1997. – 51 с.

2. Edmans Mike. Guide to intelligent fire systems. – System Sensor Europe, 1997. – 24р.

3. НПБ 88-2001*. Установки пожаротушения и сигнализации. Нормы и правила проектирования.

4. НПБ 65-97. Извещатели пожарные дымовые оптико-электронные. Общие технические требования. Методы испытаний.

5. НПБ 82-99. Извещатели пожарные дымовые оптико-электронные линейные. Общие технические требования. Методы испытаний.

6. Правила устройства электроустановок (ПУЭ). – М.: Энергоатомиздат, 1988. – 648 с.
