Характеристики пожарных извещателей для традиционных и адресно-аналоговых систем сигнализации
На рисунке 5 показан неадресный дымовой оптико-электронный извещатель ИП 212-73 (Профи-О) с возможностью установки трех уровней чувствительности: высокой – 0,08 дБ/м; средней – 0,12 дБ/м; низкой – 0,16 дБ/м (по НПБ 65-97).
Рис.5. ПРОФИ-О, дымовой оптико-электронный дымовой извещатель ИП 212-73

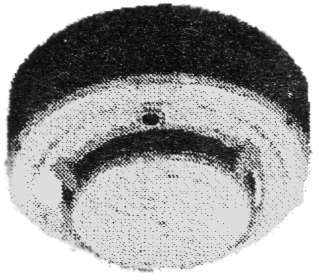

На рисунке 6 показан адресный дымовой оптико-электронный извещатель ИП 212-60А (Леонардо-О).
Рис.6. Леонардо-О, дымовой оптико-электронный ИП 212-60А

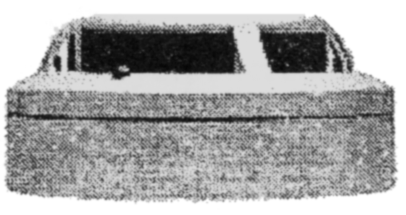

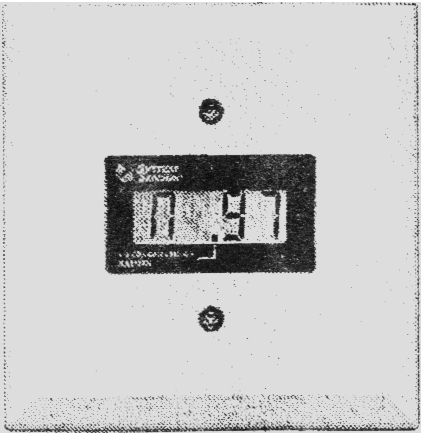

Опрос извещателей производится модулем АМ-99 (рис.7), который рассчитан на подключение до 99 извещателей, включая и тепловой (Леонардо-Т), и комбинированный дымо-тепловой (Леонардо-ОТ) извещатели.
Рис.7. Адресный модуль АМ-99
Применение одного адресного извещателя позволяет заменить два неадресных.

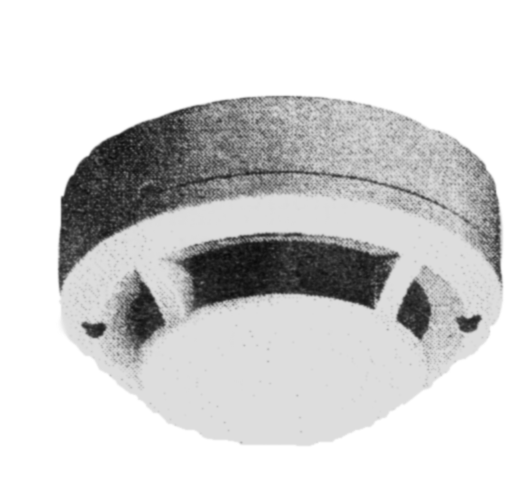

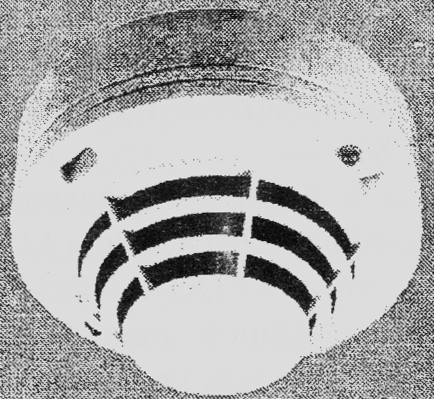

На рисунке 8 показан точечный дымовой извещатель R2251EMдля адресно-аналоговых систем.
Рис.8. Извещатель R2251EM
Извещатель имеет два встроенных световых индикатора красного цвета, что позволяет обеспечить угол обзора до 3600.

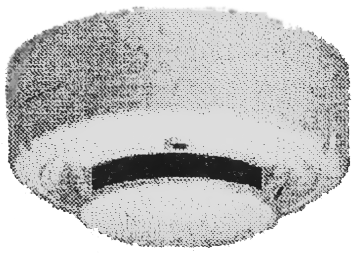

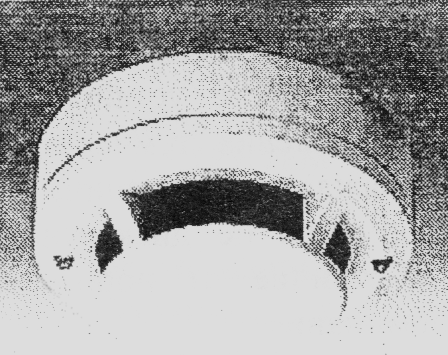

На рисунке 9 показан внешний вид тепловых адресно-аналоговых извещателей максимальных 5251ЕМ, максимально-дифференциальных 5251 НТЕМ и дифференциальных 5251REM. На них также установлены по два индикатора красного цвета.
Рис.9. Внешний вид тепловых извещателей 5251ЕМ, 5251REM, 5251HTEM

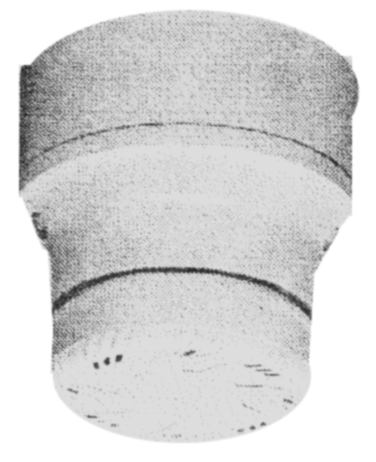

Рисунок 10 показывает комбинированный дымо-тепловой извещатель 2251ТЕМ. Эти извещатели эффективнее, чем одноканальные дымовые или тепловые, т.к. практически обнаруживают все виды возгораний.В состав извещателя входит микропроцессор, позволяющий программировать режимы чувствительности.
Рис.10. Комбинированный дымовой/тепловой извещатель 2251ТЕМ
В чистых рабочих помещениях, например, в вычислительных центрах, оборудованных дорогостоящей техникой, применяется лазерный извещатель 7251 «Pinnacle» («вершина»), показанный на рисунках 11, 12, в котором в качестве источника света используется полупроводниковый лазер. Это позволяет обнаруживать частицы дыма в очень небольшой концентрации. Чувствительность лазерного детектора в десятки раз выше, чем у традиционных, что служит более быстрому обнаружению дыма.
Рис.11. Лазерный извещатель 7251 «Pinnacle»

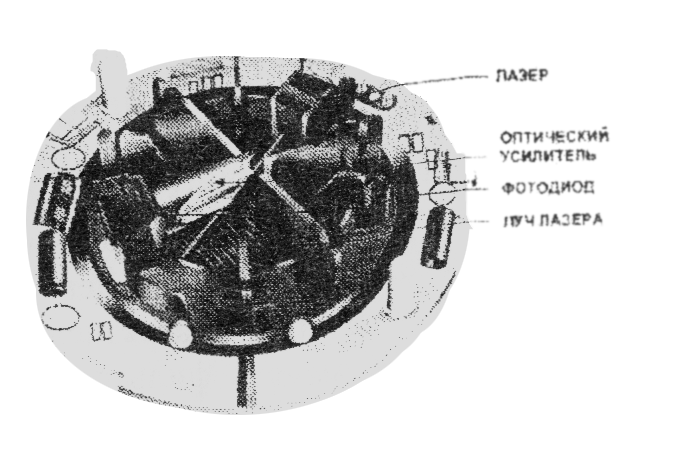

Рис.12. Дымовая камера лазерного извещателя 7251Е «Pinnacle»
В сильно запыленных помещениях использовать дымовые извещатели сложно, т.к. наличие пыли может вызывать их ложное срабатывание; поэтому в таких помещениях используются не очень эффективные тепловые извещатели. Оптико-электронный дымовой извещатель FTX-P1 «Filtrex» (рис.13) обеспечивает быстрое извещение о пожаре в деревообрабатывающих, табачных и других пыльных цехах за счет установки перед дымовой камерой фильтра, который задерживает пыль, но пропускает дым.
Рис.13. Дымовой извещатель FTX-P1 «Filtrex» («Фильтрэкс»)
Каждые 15 секунд при помощи турбинки всасывается воздух через два тонких фильтра. При загрязнении фильтра подается сигнал неисправности, что позволяет одновременно менять фильтр (обычно не реже одного раза в год).
Для больших помещений (залы и т.п.) используются линейные извещатели, обнаруживающие дым в зоне длиной от 5 до 100 метров (до 2000 2). Принцип действия оптико-электронных дымовых извещателей основан на снижении интенсивности луча, поступающего из передатчика на приемник.
Аспирационные системы дымовых пожарных извещателей отсасывают воздух от наиболее важных мест (узлов связи, накопительной информации, пультов управления и т.п.) и подают его к высокочувствительным датчикам, что позволяет обнаружить загорание на самых ранних стадиях пожара.

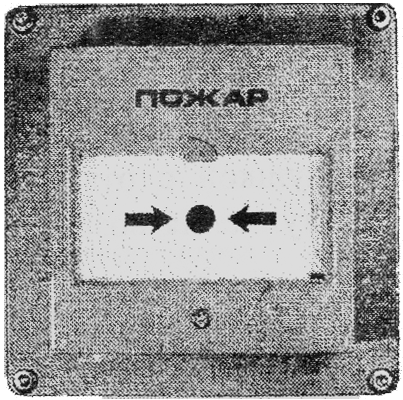

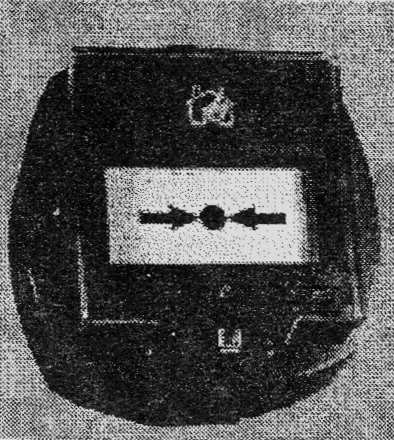

На рисунках 14, 15, 16 показаны ручные пожарные извещатели, оповещающие о пожаре при надавливании на стекло, которое разламывается на две части без осколков. Извещатели серии WR7/2001 иWR4000 выпускаются в водонепроницаемом исполнении и могут эксплуатироваться в тяжелых климатических условиях внутри и вне помещений.
Рис.14. Ручной адресный извещатель МСР5А
Рис.15. Ручной адресный извещатель WR7/2001
Рис.16. Ручной пожарный извещатель WR4000

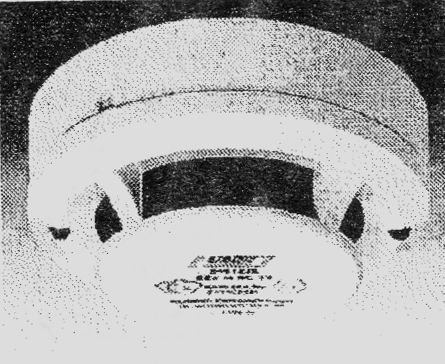

Для обнаружения возгораний во взрывоопасных зонах применяют искробезопасные (исключающие искрение) извещатели дымовые (рис.17), тепловые (рис.18) и ручные (рис.19) извещатели.
Рис.17. Искробезопасный дымовой ионизационный извещатель 1151EIS
Рис.18. Искробезопасный тепловой максимально-дифференциальный извещатель 5451EIS
Рис.19. Искробезопасный ручной извещатель WR40011.S.
