18. Line Линия

Инструмент “Линия” позволяет рисовать на форме прямые линии. Размер и расположение линии на форме можно изменить двумя способами:

1. Мышью потянуть за концы линии и, тем самым, удлинить или укоротить её. “Схватив” мышью линию, перенести её на новое место.

2. В таблице свойств Properties изменить свойства X1,Y1,X2,Y2 . Это координаты конечных точек линии.

Свойство BorderColor (Цвет контура) определяет цвет рисуемой линии.

Свойство BorderStyle (Стиль контура) определяет внешний вид линии (пунктир, точка-тире и т.д.) .

Пример программирования. Установить один из концов линии в точку с координатами (100,200) .

Line1.X1=100

Line1.Y1=200

Примечание: в русской версии Visual Basic имя объекта “Line” переведено как “Строка” и поэтому всюду в программах используется это имя; но фактически это “Линия” .

19. Image Изображение

Инструмент «Изображение», как и окно рисунка (PictureBox), позволяет размещать на форме рисунки (то есть загружать готовые картинки из различных файлов установкой свойства Picture).

Файлы, из которых загружаются картинки, должны иметь форматы .BMP или .ICO .

Инструмент «Изображение» имеет ценное свойство Stretch (Эластичность). Если установить Stretch=True, то растягивая мышкой рамку изображения, можно изменить размеры и, как

следствие, пропорции изображения.

Пример программирования. Сделать картинку, помещенную в “Изображение1”, невидимой Image1.Visible=False

Программирование графики: пиксел, цвет, система координат

Изображение на экране дисплея складывается из множества отдельных точек, которые называются пикселами (pixel – аббревиатура от английских слов «picture elements» – элементы картинки).

Каждый пиксел на экране (а значит и на форме) имеет свой цвет. Пиксел окрашивается смешением красного, зеленого и синего цветов разной интенсивности. А в результате получаем пикселы черного, белого, желтого и т.д. цветов. Таким образом, изображение на экране – это как бы мозаика из разноцветных точек (пикселов). В языке Visual Basic есть функция RGB( ). Её аргументы - это интенсивности цветов красного (RED), зелёного (GREEN ) и синего ( BLUE ). Из таблицы видно, что интенсивности могут изменяться в диапазоне 0 – 255.

Таблица цветов

Черный RGB(0,0,0)

Красный RGB(255,0,0)

Зеленый RGB(0,255,0)

Синий RGB(0,0,255)

Белый RGB(255,255,255)

Желтый RGB(255,255,0)

Малиновый RGB(255,0,255)

Голубой RGB(0,255,255)

Представим себе, что в банку накапали 255 капель красного цвета. Естественно, в банке будет краска красного цвета. Теперь добавим в банку ещё 255 капель синего цвета и получим при смешивании, как видно из таблицы, краску малинового цвета. Но ведь можно смешивать краски не только порциями по 255 капель, а добавлять произвольное количество капель краски из имеющихся в таблице.

Каждый пиксел на экране (а значит и на форме) имеет координаты. При размещении картинок или просто каких-либо объектов на форме используется система координат. Присутствие системы координат проявляется при размещении первого же объекта на форме – будь это пиксел (точка), изображение или, например, просто метка. Если посмотреть в окно свойств Properties, то обнаружим в нём следующие свойства:

Left ( Слева )

Top ( Верх )

Height ( Высота )

Width ( Ширина )

Эти четыре свойства полностью определяют положение и размеры объекта на форме, а эти же свойства самой формы определяют её положение и размеры на экране. Система координат в машинной графике отличается от привычной нам системы координат в алгебре. Для объектов, размещённых на форме, начало системы координат находится в левом верхнем углу формы ( а начало системы координат для формы - в левом верхнем углу экрана); значения по оси X увеличиваются вправо, а по оси Y – вниз.

Свойство Left определяет смещение объекта по оси X (то есть его X-координату) , а свойство Top - по оси Y (то есть его Y-координату).

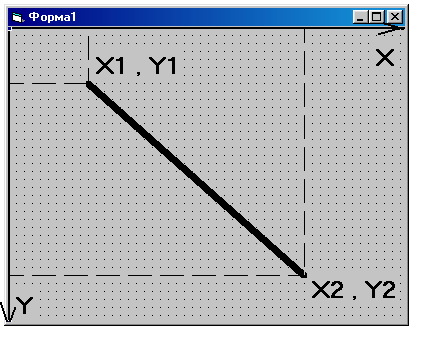

Рис. 5 Прямая в системе координат на форме

Рис. 6 Объект “Прямоугольник” в системе координат на форме

Основные операторы

' Нарисовать точку с координатами X=10,Y=20.

PSet (10, 20), RGB(0, 0, 0)

'Нарисовать линию между точками X1=20,Y1=30 и X2=100,Y2=200

Line (20, 30)-(100, 200), RGB(0, 0, 0)

'Нарисовать прямоугольник, у которого координаты противоположных углов X1=150,Y1=30 X2=200,Y2=300

Line (150, 30)-(200, 300), RGB(0, 0, 0), B

'Нарисовать окружность с радиусом R=50 и центром в точке X=340, Y=80

Circle (340, 80), 50, RGB(0, 0, 0), , , 1

'Нарисовать сектор окружности

Circle (340, 80), 50, RGB(0, 0, 0), -0.7, -2.1

'Нарисовать окружность с "выкушенным" сектором

Circle (340, 80), 50, RGB(0, 0, 0), -2.1, -0.7

'Нарисовать эллипс, вытянутый по оси X (аспект=0.4)

Circle (500, 80), 50, RGB(0, 0, 0), -2.1, -0.7, 0.4

'Нарисовать эллипс, вытянутый по оси Y (аспект=4)

Circle (600, 80), 50, RGB(0, 0, 0), , , 4
