Технические характеристики учпу nc-310.
Число управляемых координат в том числе и шпинделя - от 2 до 16
Число каналов датчиков угловых перемещений – от 2 до 16
Число каналов ЦАП – от 2 до 16
Число каналов ЦИП(Цифровой Импульсный Преобразователь /*Но не факт. Расшифровка не нашлась */ ) 14 и 16 разрядных
Число каналов АЦП - 8 или 16 каналов
Число каналов Ввода/Вывода – DI/DO от 48/32 до 384/256
Число каналов датчика касания
Наличие электронного штурвала с числом выходного сигнала 100 импульсов/сек
Емкость ОЗУ типа SDRAM – 512 Мб
Дисплей LCD TFT 10,4" 640Х480
Интерфейсы RS232, LAN 10/100Мб/сек, Compact flash, USB х2, PS/2
Питание 230В, Мощность 100ВА
Состав учпу nc-310.

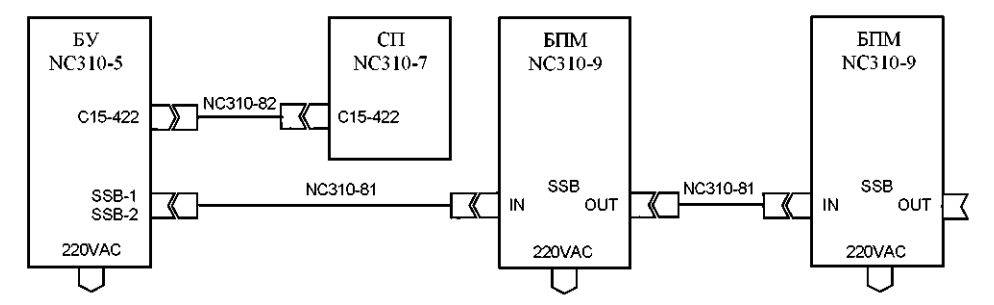

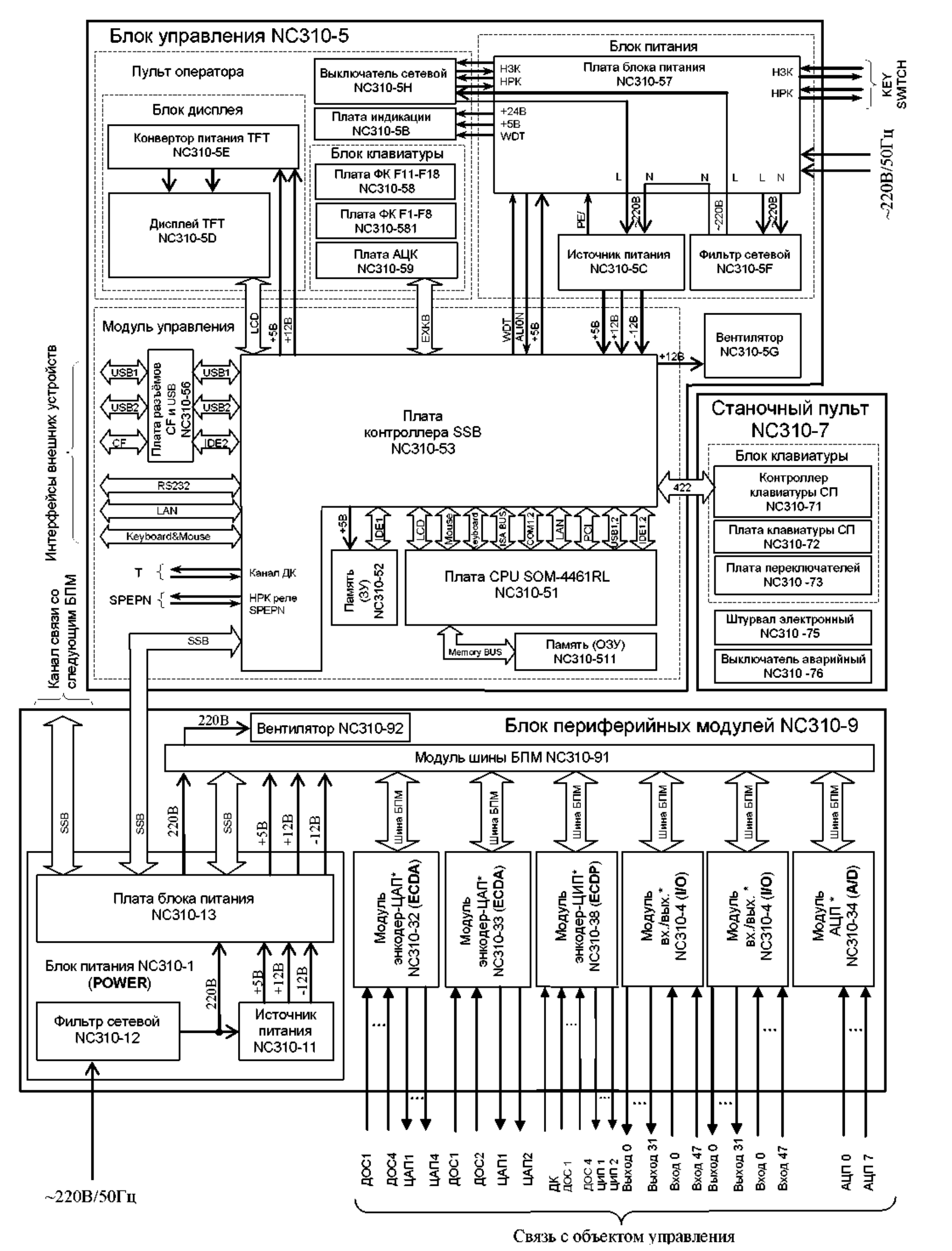

Структурная схема УЧПУ NC-310
УЧПУ NC310 является модульным и включает: блок управления NV310-5; станочный пульт NC310-7; блок периферийных модулей NC310-9(БПМ). УЧПУ разработан на основе промышленной шины Enthernet (SSB). БУ и БПМ соединены каскадным соединением через стандартный кабель DB9.
1БУ можно соединить с 2 БПМ. Монитор использует ресурсы ЦПУ Intel Atom N270 с помощью шины ESA. В качестве внутренней шины используется PCI.
Блок управления(БУ) управляет работой УЧПУ и внешним подключенным оборудованием. Включает в себя модуль управления, пульт оператора и блок питания(БП).
Модуль управления включает в себя модуль процессор, плату синхронизации последовательного канала SSB, плату разъёмов каналов CF и USB.
Взаимодействие платы контроллера SSB и CPU обеспечивает сигналы интерфейса ISA. Контроллер канала SSB позволяет интегрировать управление интерфейса ISA и SSB. Управление внешними дополнительными устройствами ввода/вывода обеспечивается платой CPU через интерфейсы внешних устройств.
SSB позволяет обеспечить связь с датчиком касания.
Многофункциональный канал RS422 – сигналы штурвала, связь со станочным пультом. УЧПУ может работать либо с клавиатурой оператора либо с внешней клавиатурой. БП обеспечивает БУ и станочный пульт (СП) питанием. Питание от БП на составные части БУ и СП поступает через плату контроллера SSB.

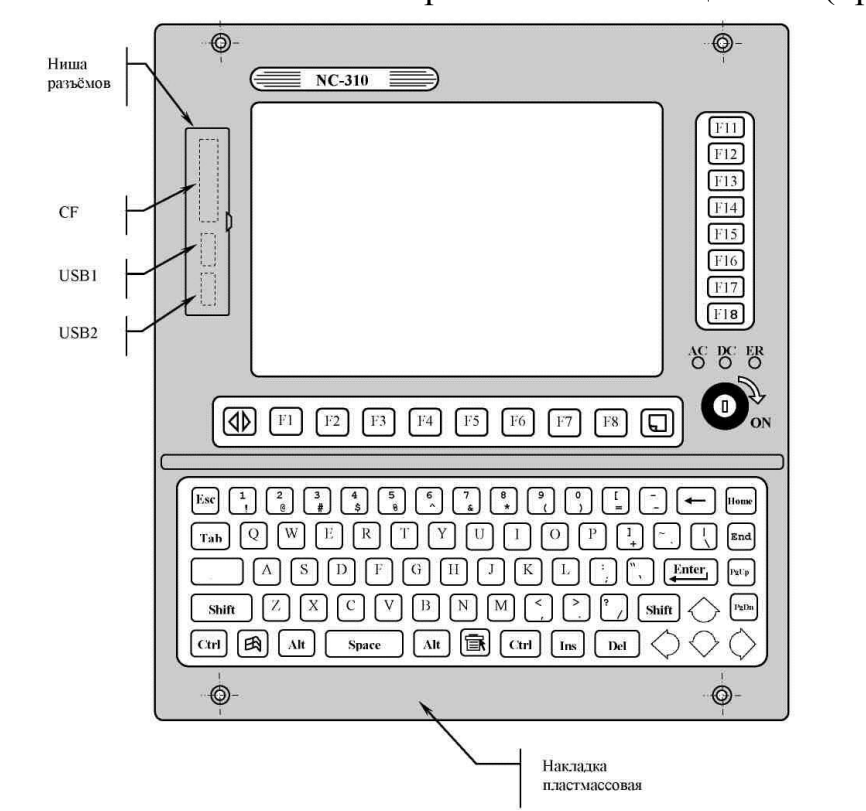

Лицевая панель блока управления(БУ) NC310-5
Станочный пульт (СП) NC310-7
СП совместно с пультом оператора обеспечивает выполнение всех функций управления и контроля в системе «Оператор – ЧПУ – объект», как в автоматическом, так и в ручном режиме. В качестве элемента управления СП используют клавиши, кнопки и коллекторы в качестве устройства контроля – экран и светодиоды.
БПМ осуществляет связь БУ с объектом управления(ОУ). В его состав входят БП NC310-1(Power ); NC310-91 – модуль шины БПМ и набор интерфейсных модулей: ECDA; ECDP; I/O; A/D.
Через плату NC310-B осуществляет приём сигналов канала SSB и формирование физических линий модуля шины БПМ, а так же транзит каналов сигналов SSB на 2 БПМ. Модуль ECDA имеет каналы ЦАП и ДОС(датчика обратной связи) через который осуществляется координирование аналогового оборудования.
