ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Ордена Трудового Красного Знамени Федеральное государственное образовательное учреждение высшего образования
_______________________________________________
МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
СВЯЗИ И ИНФОРМАТИКИ
Кафедра общей теории связи
КУРСОВАЯ РАБОТА
по дисциплине «Общая теория связи»
Вариант №1
Выполнил(а): студ. гр.
Проверил:
Москва ***
Содержание
1. Исходные данные (Вариант -1) 3
2. Структурная схема системы электросвязи 4
3. Назначение отдельных элементов схемы 4
4. Временные диаграммы 6
5. Выполнение задания 8
6. Список литературы 26
Исходные данные (Вариант -1)
Исходные данные для расчетов приведены в таблице, где PA = σ2A – мощность (дисперсия) сообщения, β – показатель затухания функции корреляции, L – число уровней квантования, G0 – постоянная энергетического спектра шума НКС, h02 – отношение сигнал-шум (ОСШ) по мощности на входе детектора, АМ – амплитудная модуляция, НП – некогерентный прием.
ИС; АЦП; L=8 |
ПДУ |
НКС |
ПРУ |
Функция корреляции сообщения BA(τ) |
|||
PA, B2 |
α, c-1 |
способ передачи |
частота, МГц |
G0, Вт∙с |
h02 |
способ приема |
|
f0 |
|||||||
1,0 |
13 |
АМ |
1,0 |
0,0001 |
14,5 |
КП |
PA exp(-β|τ|), β = α∙103 |
Структурная схема системы электросвязи
Назначение отдельных элементов схемы
Источник сообщения – это некоторый объект или система, информацию о состояние которой необходимо передать.
ФНЧ – ограничивает спектр сигнала верхней частотой Fв.
Дискретизатор – представляет отклик ФНЧ в виде последовательности отсчетов xk.
Квантователь – преобразует отсчеты в квантовые уровни xk(n); k = 0, 1, 2…; n = , где L – число уровней квантования.
Кодер – кодирует квантованные уровни двоичным безызбыточным кодом, т. е. формирует последовательность комбинаций ИКМ bk(n).
Модулятор – формирует сигнал, амплитуда, частота или фаза которого изменяются в соответствии с сигналом bk(n).
Выходное устройство ПДУ – осуществляет фильтрацию и усиление модулированного сигнала, для предотвращения внеполосных излучений и обеспечения требуемого соотношения сигнал/шум на входе приемника.
Линия связи – среда или технические сооружения, по которым сигнал поступает от передатчика к приемнику. В линии связи на сигнал накладывается помеха.
Входное устройство ПРУ – осуществляет фильтрацию приятой смеси – сигнала и помехи.
Детектор – преобразует принятый сигнал в сигнал ИКМ .
Декодер – преобразует кодовые комбинации в импульсы.
Интерполятор и ФНЧ – восстанавливают непрерывный сигнал из импульсов-отсчетов.
Получатель – некоторый объект или система, которому передается информация.
Временные диаграммы
Рис. 1. Исходный сигнал

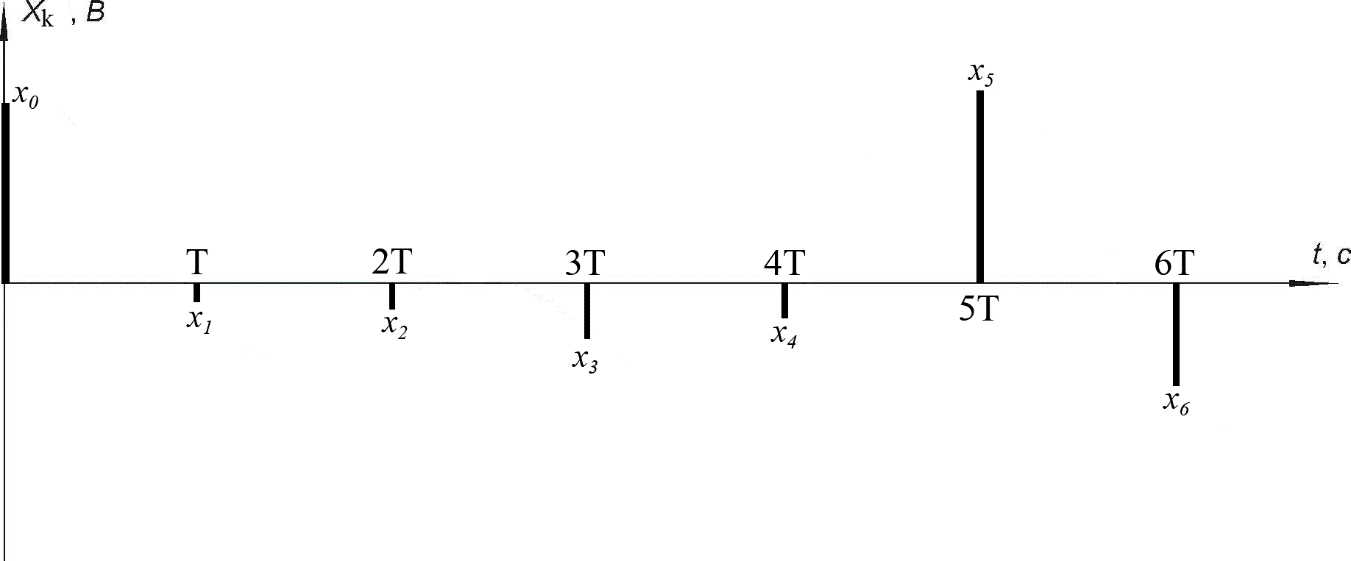

Рис. 2. Сигнал на выходе дискретизатора

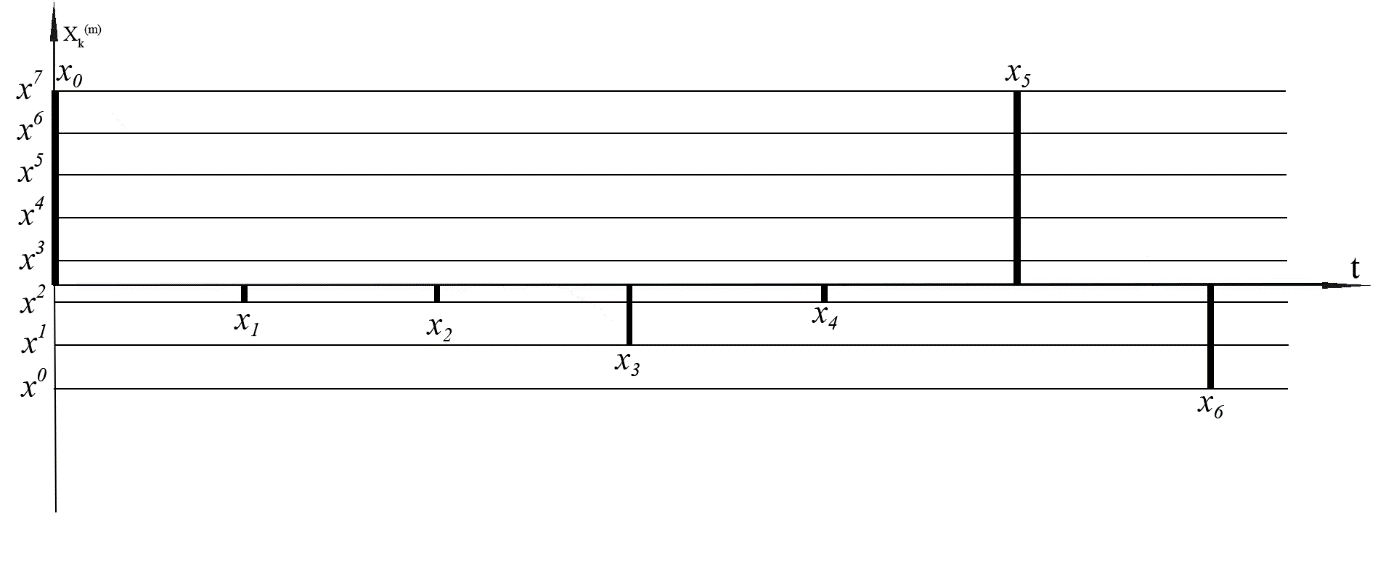

Рис. 3. Сигнал на выходе квантователя
0 = 000
3 = 011 6 = 110 1
= 001 4 = 100 7 = 111 2
= 010 5 = 101
Рис. 4. Сигнал на выходе кодера
Рис. 5. Сигнал на выходе модулятора
В линии связи на сигнал
накладывается помеха
Рис. 6. Выход входного устройства (ПРУ) – вход детектора
Произошла одиночная ошибка

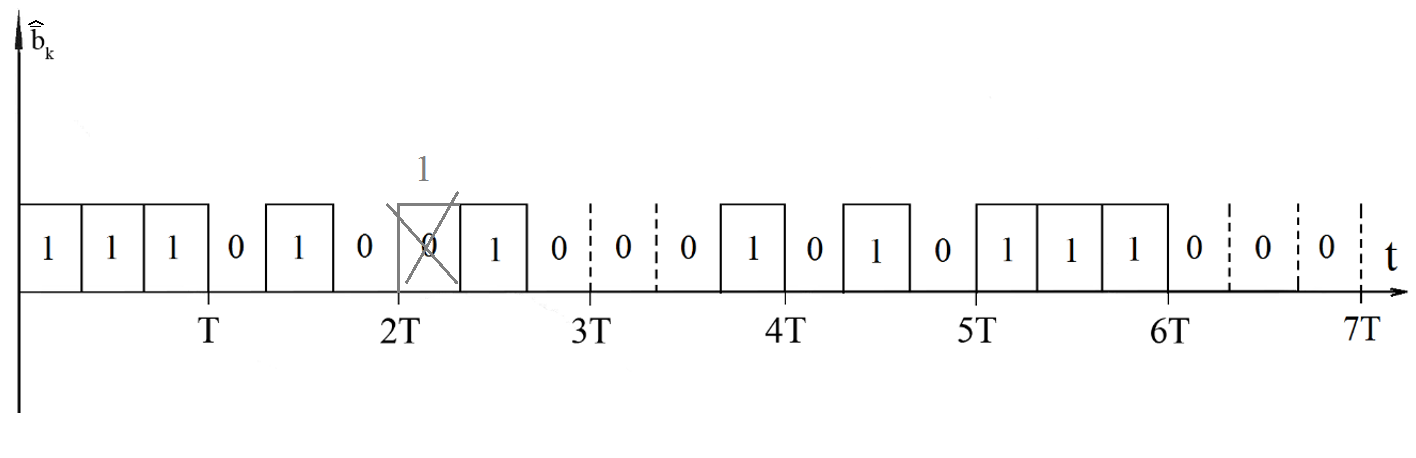

Рис. 7. Выход решающего устройства
Все квантованные уровни
сдвигаются на период T
Рис. 8. Выход декодера
Выполнение задания
По заданной функции корреляции исходного сообщения:
а) рассчитать интервал корреляции, спектр плотности мощности, начальную энергетическую ширину спектра сообщения.
Рассчитаем интервал корреляции:
|
(1) |
Так как область интегрирования положительная, знак модуля можно опустить:
|
(2) |
Рассчитаем энергетический спектр или спектр плотности мощности:
|
(3) |
Найдем начальную энергетическую ширину спектра сообщения:
|
(4) |
Для нахождения , возьмем произвольную от и приравняем ее к нулю:
|
(5) |
Получаем при ,
Подставляя в выражение для получаем:
|
(6) |
б) построить в масштабе графики функции корреляции и спектра плотности мощности; отметить на них найденные в пункте а) параметры.

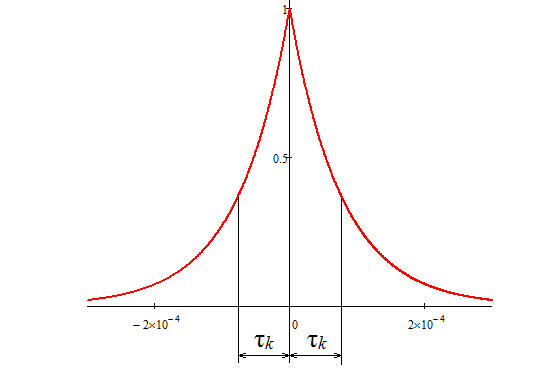

Рис. 9. График корреляционной функции

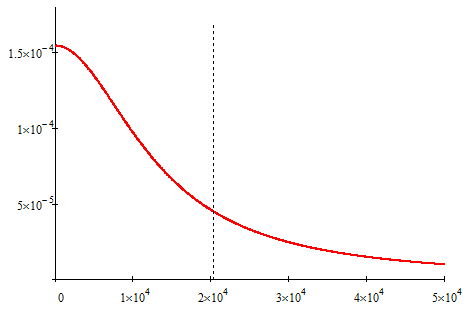

Рис. 10. График спектра плотности мощности
Считая, что исходное сообщение воздействует на идеальный фильтр нижних частот (ИФНЧ) с единичным коэффициентом передачи и полосой пропускания равной начальной энергетической ширине спектра сообщения:
а) рассчитать среднюю квадратическую погрешность фильтрации (СКПФ) сообщения, среднюю мощность отклика ИФНЧ, частоту и интервал временной дискретизации отклика ИФНЧ.
Мощность отклика ФНЧ равна:
|
(7) |
Средняя квадратическая погрешность фильтрации:
|
(8) |
Найдем частоту и интервал временной дискретизации отклика ИФНЧ:
|
(9) |
|
(10) |
