ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ
Государственное образовательное учреждение высшего
профессионального образования
Московский технический университет связи и информатики
КУРСОВАЯ РАБОТА
по дисциплине
ТЕОРИЯ ЭЛЕКТРИЧЕСКОЙ СВЯЗИ
Выполнил: студент гр.
Вариант № 17
******************
Проверил: Сухоруков А.С.
Москва **** г.
Исходные данные. Вариант № 11.
Исходные данные для расчетов приведены в таблице, где - мощность
(дисперсия) сообщения, - показатель затухания функции корреляции, L -число уровней квантования, - постоянная энергетического спектра шума НКС, - отношение сигнал-шум (ОСШ) по мощности на входе детектора, ЧМ – частотная модуляция, КП – когерентный прием.
ИС; АЦП; L=8 |
ПДУ |
НКС |
ПРУ |
Функция корреляции сообщения
|
|||||||
|
|
Способ передачи |
Частота
|
Частота
|
|
|
Способ приема |
||||
3.4 |
21 |
ЧМ |
2.6 |
2.65 |
0.0015 |
11 |
КП |
|

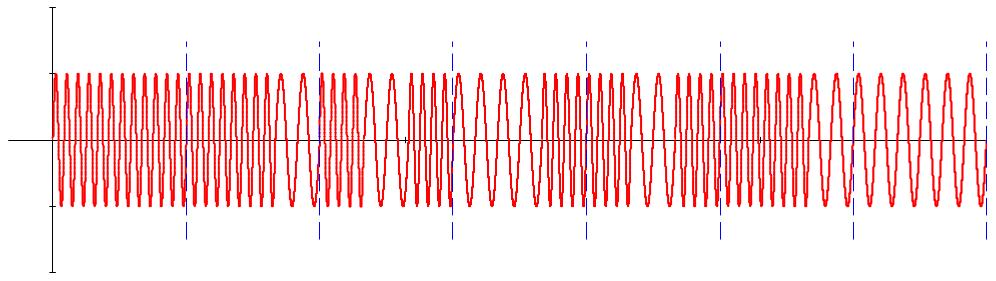

Временные диаграммы:
Исходный
сигнал:
Вход детоктора
Спектр сигнала на выходе дискретизатора
Оглавление
ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ 1
Московский технический университет связи и информатики 1
По заданной функции корреляции исходного сообщения:
а) рассчитать интервал корреляции, спектр плотности мощности, начальную энергитическую ширину спектра сообщения.
Рассчитаем интервал корреляции:
Так как область интегрирования положительная, то знак модуля можем опустить.
Рассчитаем энергетический спектр или спектр плотности мощности:
Найдем начальную энергетическую ширину спектра сообщения.
Для нахождения возьмем производную от и приравняем ее нулю
Получаем при
Подставляя в выражение для получаем.
б) построить в масштабе графики функции корреляции и спектра плотности мощности; отметить на них найденные в пункте а) параметры.
График функции корреляции -
Считая, что исходное сообщение воздействует на идеальный фильтр нижних частот (ИФНЧ) с единичным коэффиииентом передачи и полосой пропускания, равной начальной энергетической ширине спектра сообщения:
а) рассчитать среднюю квадратическую погрешность фильтрации (СКПФ) сообщения, среднюю мощность отклика ИФНЧ, частоту и интервал временной дискретизации отклика ИФНЧ;
Мощность отклика ФНЧ равна:
Средняя квадратическая погрешность фильтрации:
Найдем частоту и интервал временной дискретизации отклика ИФНЧ:
Полагая, что последовательность дискретных отсчетов на выходе дискретизатора далее квантуется по уровню с равномерной шкалой квантования:
а) Рассчитать интервал квантования, пороги и уровни квантования, среднюю квадратическую погрешность квантования (СКПК);
Рассчитаем шаг квантования:
где L=8 – количество уровней квантования.
Пороги квантования находим из выражения:
-
0
1
2
3
4
5
6
7
8
-4.916
-3.278
-1.639
0
1.639
3.278
4.916
Уровни квантования определяются следующими соотношениями:
-
0
1
2
3
4
5
6
7
-5.736
-4.097
-2.458
-0.819
0.819
2.458
4.097
5.736
Средняя квадратическая погрешность квантования (мощность шума квантования) равна:
соответственно мощности (дисперсии) входного и выходного сигналов квантователя, а коэффициент взаимной корреляции между этими сигналами.
ФПВ гауссовской случайной величины х
-
-4.916
-3.278
-1.639
0
1.639
3.278
4.916
0.0027
0.033
0.148
0.243
0.148
0.033
0.0027
распределение вероятностей дискретной случайной величины
Где табулированная функция Лапласа.
Следовательно, получаем, что мощность шума квантования равна:
б) построить в масштабе характеристику квантования
