6 Машины для защиты насаждений от вредителей и болезней
6.1 Опрыскиватель ОН-400
Назначение. Опрыскиватель ОН-400 предназначен для обработки ядохимикатами полевых культур, виноградников, садов, ягодников, лесополос от вредителей, болезней и борьбы с сорняками. Опрыскиватель работает со всеми ядохимикатами в виде растворов, суспензий и эмульсий. Его навешивают на трактор МТЗ, привод рабочих органов от ВОМ трактора.
Техническая характеристика
Вместимость резервуара, л |
400 |
Производительность, га/ч |
|
при обработке полевых культур, |
10,9 |
виноградников |
4,8 |
Рабочая скорость, км/ч |
до 8,6 |
Ширина захвата, м |
|
при обработке полевых культур |
8,5-10,0 |
при обработке садов, рядов |
1-3 |
Рабочее давление в системе, МПа |
2 |
Пределы регулирования норм расхода рабочей жидкости, л/га |
50-400 |
Подача насоса, л/мин |
85 |
Время заправки резервуара эжектором, мин |
4-5 |
Масса, кг |
320 |
Общее устройство. В состав опрыскивателя входит (рис. 35) резервуар с заливной горловиной и фильтром, насос трехпоршневой, пульт управления, дозатор, переключатель, манометр с разделительно-демпферным устройством всасывающая и нагнетательная коммуникация, распределительная система, распыливающие наконечники (распылители), рама с навесным устройством, механизм передачи движения от ВОМ к рабочим органам опрыскивателя.
72
Рис. 35. Универсальный навесной опрыскиватель ОН-400: 1 – бак; 2 – стойка рамы; 3 – подножка; 4 – насос; 5 – стойка-
секция; 6 – центральная секция; 7 – боковая секция; 8 – распылитель
Технологический процесс работы. Насос 25 (рис. 36) засасывает рабочую жидкость из резервуара 4 через отстойник 3 и фильтр 33 подает ее к пульту управления 16 с редукционным клапаном 17, которым устанавливается необходимое рабочее давление, контролируемое по манометру 18 раздели- тельно-демпферного устройства, от пульта управления рабочая жидкость поступает к дозатору 20, регулирующему количество подаваемой жидкости. Часть жидкости 5-6 л от пульта управления подается к гидромешалке 31.
Жидкость в количестве, требуемом по норме, поступает к распыливающим наконечникам штанги, или распыливающему соплу, установленному на вентиляторе 24. Воздушный поток дробит жидкость на капли и наносит ее на обрабатываемые культуры, или головку наконечника брандспойта.
Избыток жидкости от редукционного клапана пульта управления сбрасывается обратно в резервуар через переключатель 8.
Процесс заправки. Заправка опрыскивателя осуществляется из заправочных средств через горловину резервуара, в которой размещен фильтр 11.
73

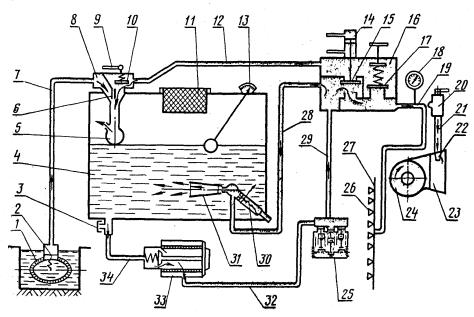

Рис. 36. Технологическая схема опрыскивателя ОН-400:
1 – фильтр заборного рукава; 2, 10, 15, 17 – клапаны; 3 – отстойник; 4 – бак; 5– диффузор; 6 – жиклер; 7, 12, 19, 21, 28, 29, 32, 34 – рукава; 8 - переключатель; 9 – рукоятка; 11, 33 – фильтры; 13 – уровнемер; 14 – гидроцилиндр; 16– пульт управления; 18 – манометр; 20 – дозатор; 22 – наконечник; 23 - насадок; 24 – вентилятор; 25 – насос; 26 – распылитель: 27– штанга; 30 – предохранительный клапан; 31 - гидромешалка
Заправку можно производить и собственным заправочным устройством эжекторного типа. Для этого в резервуар заливают не менее 30 литров воды. Нижний конец заборного рукава 7 присоединяют к всасывающей головке с фильтром 1, а второй конец – к штуцеру переключателя 8. Головку рукава 1 погружают в емкость с рабочей жидкостью. Ручку 9 переключателя устанавливают в положение «3» - заправка. Отсечным клапаном 15 пульта управления (управляемого гидросистемой трактора) перекрывают выход рабочей жидкости к распыливающему соплу и включают ВОМ трактора. Основная часть жидкости при этом подается насосом 25 через пульт управления в переключатель 8. За счет разрежения в камере эжектора жидкость из емкости поступает в резервуар 4 через фильтрующий элемент 1 головки всасывающего
74
рукава. Для предотвращения вытекания из рукава во всасывающей головке имеется клапан 2.
Устройство основных узлов:
1)Резервуар 4 (рис. 36) изготовлен из стеклопластика. Заливная горловина снабжена фильтром 11, закрывается крышкой. В баке установлен уровнемер 13 поплавкового типа, а на верхней части резервуара закреплена шкала со стрелкой уровнемера. С другой стороны верхней части резервуара крепится переключатель 8 эжекторного типа, который служит для самозаправки бака закрытой струей. В нижней части резервуара имеется отстойник 3, снабжен штуцером для присоединения фильтра. Отвинтив пробку отстойника, можно слить остатки рабочей жидкости. С другой стороны днища бака расположена гидромешалка 31 с предохранительным клапаном 30. Гидромешалка перемешивает и обеспечивает однородность рабочей жидкости в резервуаре. Емкость резервуара 400 литров.
2)Насос УН-41000 поршневого типа тройного действия служит для подачи рабочей жидкости в напорную коммуникацию и создания давления, необходимого для распыливания. Насос опрыскивателя производительностью 85 л/мин приводится в действие от вала отбора мощности трактора. Он состоит из корпуса, кривошипно-шатунной группы, клапанной коробки и трех цилиндров. В клапанной коробке размещается три всасывающих и три нагнетательных клапана. Насос создает давление до 5 МПа. Всасывающий фильтр монтируется в магистрали перед насосом. Он служит для очистки жидкости, поступающей из резервуара.
3)Пульт управления 16 состоит из корпуса, в котором установлены редукционный клапан 17 для регулирования рабочего давления, отсечной клапан 15. К корпусу прикреплен
75
гидроцилиндр 14. При поступлении масла из гидросистемы трактора в цилиндр 14 клапан 15 перекрывает подачу пестицида к рабочим органам. Нагнетаемая насосом 25 жидкость из пульта управления подается в гидромешалку 31, ее излишек по рукаву 12 стекает в сливную магистраль.
4)Дозатор 20 регулирует подачу пестицида к рабочим органам и состоит из корпуса ручки со штоком, шкалы, шарика
спружиной. Шкала имеет 6 делений. Расход жидкости при различных положениях ручки шкалы приведен в таблице 1.
5)Переключатель 8 предназначен для перевода режима опрыскивателя на самозаправку. Он состоит из корпуса с запрессованным седлом клапана, рукоятки и ввернутых жиклера, штуцера и пробки. При заправке опрыскивателя подвозными средствами боковое отверстие корпуса закрывается пробкой, а при самозаправке вместо пробки крепится заправочный рукав. В режиме «Р» (работы) рукоятка находится в горизонтальном положении и посредством штока удерживает клапан в верхнем положении, что обеспечивает свободный проход жидкости в резервуар. В режиме «3» (заправка) рукоятка устанавливается вертикально, а клапан под действием пружины перекрывает отверстие. При этом подаваемая насосом жидкость, пройдя через отверстие жиклера, создает разряжение в смесительной камере, за счет которого жидкость из заправочной емкости поступает по заправочному рукаву в резервуар.
Разделительно-демпферное устройство установлено на корпусе пульта управления и служит для уменьшения пульсации стрелки манометра и предотвращения контакта рабочей жидкости с деталями манометра.
Устройство состоит из корпуса, стаканообразной диа-
фрагмы, заполняемой индустриальным маслом, прижимной шайбы, крышки и манометра.
Всасывающая коммуникация, включающая в себя насос 25, фильтр 33, рукава 32 и 34, соединяет фильтр с баком.
76
Всасывающий фильтр 1 снабжен клапанным устройством 2, автоматически перекрывающим поступление жидкости при чистке фильтра.
Нагнетательная коммуникация состоит из пульта управления 16, демпферного устройства с манометром 18 и рукавами 28, соединяющими пульт управления с гидромешалкой 31, насосом, рабочими органами, механизмом самозаправки.
Распределительные системы служат для перемещения распыленного потока рабочей жидкости и нанесения его на объект обработки.
Опрыскиватель ОН-400 имеет штангу для опрыскивания полевых культур и виноградников которая образована из центральной секции 6 (рис. 35), двух боковых секций 7. К секциям прикреплены коллекторы, на которых закреплены распылители 8. Штанга наиболее равномерно распределяет рабочую жидкость по поверхности поля при минимальном влиянии ветра.
Вентиляторное распределительное устройство состоит из вентилятора, сопла, коллектора с распылителями и механизма привода.
На кожухе вентилятора укреплено полевое сопло. Внутрь сопла выведен насадок, при помощи которого рабочая жидкость впрыскивается в скоростной воздушный поток и распыливается им.
Поворот кожуха вентилятора производится с помощью гидроцилиндра. Включение и отключение гидроцилиндра силового агрегата, с помощью которого производят поворот вентиляторного распыливающего устройства, осуществляется из кабины трактора при помощи гидросистемы.
Брандспойт предназначен для опрыскивания вручную молодых садов, деревьев, различных посадок и внутренней обработки складских помещений.
Брандспойт состоит из головки, трубы со штоком, рукоятки, тройника, напорного рукава.
77
В состав головки входят распыливающая шайба, завихритель, прокладка, крышка.
Пестицид подается к брандспойту через напорный рукав, присоединяемый к тройнику, трубу, головку наконечника, и распрыскивается.
Распыливающие наконечники (распылители) формируют струю жидкости в сплошной или полый конус, веер, сплошную пленку. От правильной подборки распылителей зависит равномерность нанесения химиката на растения. Распылители по конструкции вкладышей и принципу действия различают полевые, центробежные, щелевые, дефлекторные, эжекторные, центробежно-дисковые и дисковые с электрозарядкой капель.
Рама с навесным устройством служит для крепления бака, насоса, редуктора и распределительных систем.
Механизм передачи движения. От ВОМ трактора через карданный вал и редуктор вращение передается валу вентилятора. От первичного вала редуктора посредством цепной передачи приводится коленчатый вал насоса. Поворот корпуса вентилятора осуществляется выносным гидроцилиндром через зубчатый сектор, входящий в зацепление с цилиндрической шестерней кожуха вентилятора.
Регулировки:
Расход рабочей жидкости изменяется при помощи доза-
тора.
1.Рабочее давление в нагнетательной сети регулируется редукционным клапаном пульта управления.
2.Угол наклона полевого сопла устанавливается гидравлическим механизмом поворота. Необходимый угол до-
78
стигается путем перестановки оси, крепящий шток цилиндра в отверстиях рычага механизма поворота.
Необходимый расход жидкости за одну минуту определяют исходя из заданной нормы расхода Q3 л/га, скорости движения агрегата Vр км/ч и Вр ширины захвата, количества распыливающих наконечников n:
g Q3Vp Bp , л/мин.
600n
Затем по таблице выбирают необходимое рабочее давление и положение рукоятки дозатора на шкале.
Правильность регулировки опрыскивателя проверяют, выливая воду через распылители при требуемом рабочем давлении. Подставив на 1 мин. емкости под любые пять распылителей, определяют средний фактический расход рабочей жидкости, если полученный расход будет отклоняться от заданного более чем на 10%, то изменяют необходимое рабочее давление по таблице и выбирают положение рукоятки дозатора по шкале.
Таблица 4
Расход жидкости при различных положениях ручки дозатора
Рабочее |
|
Расход жидкости при положении ручки дозатора |
|
||||
давление, |
|
|
|
|
|
|
|
МПа |
1 |
|
2 |
3 |
4 |
5 |
6 |
0,2 |
5,5 |
|
18,4 |
25,5 |
34 |
36 |
40 |
|
|
|
|
|
|
|
|
0,3 |
6,2 |
|
22,6 |
30,0 |
44 |
46 |
50 |
0,4 |
7,0 |
|
27,5 |
35,0 |
- |
- |
- |
|
|
|
|
|
|
|
|
0,5 |
8,0 |
|
28,5 |
36,7 |
- |
- |
- |
|
|
|
|
|
|
|
|
0,6 |
8,8 |
|
30,2 |
38,0 |
- |
- |
- |
|
|
|
|
|
|
|
|
0,8 |
9,5 |
|
- |
- |
- |
- |
- |
|
|
|
|
|
|
|
|
6.2 Подкормщик-опрыскиватель ПОМ-630
Назначение. Подкормщик-опрыскиватель монтируемый ПОМ-630 предназначен для сплошного опрыскивания почвы
79
и полевых культур с помощью штанги; сплошного опрыскивания почвы препаратами с одновременной заделкой их рабочими органами почвообрабатывающих орудий; внесения в почву водного аммиака или других жидких минеральных удобрений при сплошной культивации; подкормки растений при междурядной обработке пропашных культур; удобрения лугов и пастбищ. Он представляет собой модернизированную конструкцию ранее выпускавшейся машины ПОУ.
Техническая характеристика
Показатель |
ПОМ-630-1 |
ПОМ-630-2 |
|
|
|
Производительность за 1 ч основного |
|
|
времени, га: |
2,4...4,8 |
2,1...3,8 |
с сеялками |
2,0...5,0 |
2,0...4,8 |
Рабочая скорость, км/ч |
|
|
с сеялками |
5,0...8,8 |
5,0...7,0 |
с культиваторами |
5,0...9,0 |
5.0...9,0 |
Ширина захвата, м: |
|
|
с сеялками |
4,8; 5,4 |
4,2; 5,4 |
с культиваторами |
4,0; 4,2; |
5,4; 4,2; |
|
5,4; 5,6 |
4,0 |
Ширина обрабатываемой полосы, см |
20...30 |
20...35 |
Расход рабочей жидкости, л/га |
100...150 |
100...150 |
Вместимость бака, л |
630 |
630 |
Тип насоса |
Шестеренный |
Центробежный |
Производительность насоса, л/мин |
80 |
160 |
Агрегатирование: |
|
|
с тракторами |
МТЗ-80/82 |
МТЗ-80/82 |
|
ЮМЗ-6АЛ/6АМ |
ЮМЗ-6АЛ/6АМ |
с сеялками |
ССТ-8А, ССТ-12Б |
СО-4,2, СО-5,4 |
с культиваторами |
КРН-4,2 |
КОР-4,2 |
|
КРН-5,6 УСМК- |
КОР-5,4 |
|
5,4А |
|
Устройство. Основные узлы подкормщикаопрыскивателя: два бака с гидравлическими мешалками и
80
кронштейнами для монтажа, всасывающая и напорная магистрали, насос, заправочный рукав, газоструйное эжекционное устройство, штанга с распылителями.
Процесс работы. Во время работы машины (рис. 37) жидкость из баков 7 и 12 через 3-ходовой вентиль 4, фильтрующий элемент 2 всасывающей коммуникации поступает к насосу 1. Насосом жидкость через пульт управления 17 подается на рабочие органы (штангу 14 или подкормочное приспособление) и на гидромешалки 6 и 13. Избыток жидкости, не пропускаемый пультом управления на рабочие органы, переливается по рукаву в бак. Самозаправка баков осуществляется при помощи газоструйного эжекционного устройства 8 с всасывающей коммуникацией 5 и заправочного рукава 3.
Рис. 37. Гидравлическая схема подкормщика-опрыскивателя ПОМ-630: 1 – насос; 2 – фильтр; 3 – заправочный рукав; 4 - трехходовой вентиль; 5 – всасывающая коммуникация; 6 и 13 – гидромешалка; 7 – бак; 8 – газоструйное эжекционное устройство; 9 – кран; 10 – предохранительный клапан; 11 – клапан; 12 – уровнемер; 14 – рабочие органы; 15 – фильтр; 16 – вентиль; 17 – пульт управления
