2.2.1 Логическая модель базы данных
В процессе изучения предметной области нами была создана логическая модель взаимосвязи основных сущностей базы данных. На рисунке 2.1 представлена логическая модель взаимосвязи основных сущностей:
«Тяговое_плечо»;
«Локомотив»;
«Привязка»;
«Поезд»;
«Маршрут»;
«Перегон_маршрута»;
«Путь»;
«Станция»;
«Операции_с_локомотивом»;
«Операции_с_поездом»;
«Перегон»;
«Перегон_плеча»;
«Депо».
На логическом уровне можно установить следующие связи между сущностями:
идентифицирующую связь один-ко-многим;
неидентифицирующую связь один-ко-многим;
Созданная модель базы данных имеет 9 неидентифицирующих связей один-ко-многим и 8 идентифицирующих связей один-ко-многим.
2.2.2 Физическая модель базы данных
На основании разработанной нами логической модели базы данных (Рисунок 2.1) мы создаем физическую модель базы данных автоматизированной системы оптимизации оборота локомотивов (Рисунок 2.2).
Указаны основные таблицы базы данных, атрибуты и ключи, и их типы данных, а также подробно показаны виды и типы связей между таблицами.
2.2.3 Расчет объема занимаемой памяти
Рассчитаем максимальный объем памяти, занимаемой БД. Для этого проанализируем объем памяти, занимаемой каждой записью каждой таблицы БД, и максимальное число записей в таблицах БД (таблицы 2.1 – 2.13).

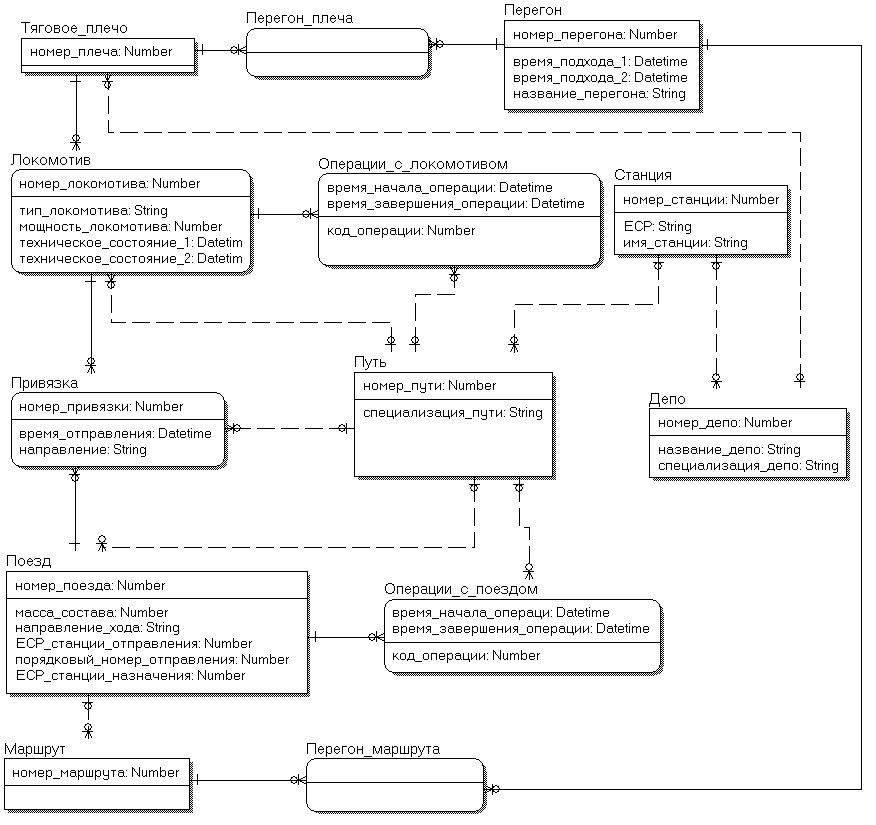

Рисунок
2.1 – Логическая модель взаимосвязей
основных сущностей
Рассчитаем максимальный объем памяти, занимаемой БД. Для этого проанализируем объем памяти, занимаемой каждой записью каждой таблицы БД, и максимальное число записей в таблицах БД и найдем их сумму, а также сумму памяти всех связей между таблицами. Рассчитанная сумма всех таблиц и связей и будет размер максимальной оббьем памяти.
Рисунок 2.2 – Физическая модель базы данных
Таблица 2.1 – Shoulder
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_shoulder |
Integer |
2 |
|
Id_depo |
Integer |
2 |
|
Размер записи |
4 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
4000 | |
Таблица 2.2 – Locomotive
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_locomotive |
Integer |
2 |
|
Id_shoulder |
Integer |
2 |
|
Id_way |
Integer |
2 |
|
Type |
Varchar (40) |
40 |
|
Power |
Integer |
2 |
|
Technical_condition |
Datetime |
8 |
|
Technical_condition_2 |
Datetime |
8 |
|
Размер записи |
64 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
64000 | |
Таблица 2.3 – Привязка
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_linking |
Integer |
2 |
|
Id_locomotive |
Integer |
2 |
|
Id_train |
Integer |
2 |
|
Id_way |
Integer |
2 |
|
Id_shoulder |
Integer |
2 |
|
Time |
Datetime |
8 |
|
Direction |
Varchar (20) |
20 |
|
Размер записи |
38 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
38000 | |
Таблица 2.4 – Поезд
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_train |
Integer |
2 |
|
Id_way |
Integer |
2 |
|
Massa |
Integer |
2 |
|
ESR_start |
Integer |
2 |
|
Serial_number |
Integer |
2 |
|
ESR_end |
Integer |
2 |
|
Размер записи |
12 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
12000 | |
Таблица 2.5 – Rout
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_rout |
Integer |
2 |
|
Id_train |
Integer |
2 |
|
Размер записи |
4 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
4000 | |
Таблица 2.6 – Stage_rout
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_stage |
Integer |
2 |
|
Id_rout |
Integer |
2 |
|
Размер записи |
4 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
4000 | |
Таблица 2.7–Way
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_way |
Integer |
2 |
|
Id_station |
Integer |
2 |
|
Specialization_way |
Varchar (40) |
40 |
|
Размер записи |
44 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
44000 | |
Таблица 2.8–Operation_Tr
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_train |
Integer |
2 |
|
Time_operation1 |
Datetime |
8 |
|
Time_operation2 |
Datetime |
8 |
|
Id_operation |
Integer |
2 |
|
Id_way |
Integer |
2 |
|
Размер записи |
22 | |
|
Максимальное количество записей |
100000 | |
|
Максимальный размер таблицы |
2200000 | |
Таблица 2.9–Operation_Loc
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_locomotive |
Integer |
2 |
|
Time_operation1 |
Datetime |
8 |
|
Time_operation2 |
Datetime |
8 |
|
Id_operation |
Integer |
2 |
|
Id_way |
Integer |
2 |
|
Id_shoulder |
Integer |
2 |
|
Размер записи |
24 | |
|
Максимальное количество записей |
100000 | |
|
Максимальный размер таблицы |
2400000 | |
Таблица 2.10–Station
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_station |
Integer |
2 |
|
ESR |
Integer |
2 |
|
Name_station |
Varchar (40) |
40 |
|
Размер записи |
44 | |
|
Максимальное количество записей |
4000 | |
|
Максимальный размер таблицы |
44000 | |
Таблица 2.11–Depo
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_depo |
Integer |
2 |
|
Id_station |
Integer |
2 |
|
Name_depo |
Varchar2 (60) |
60 |
|
Specialization_depo |
Varchar2 (60) |
60 |
|
Размер записи |
124 | |
|
Максимальное количество записей |
100 | |
|
Максимальный размер таблицы |
12400 | |
Таблица 2.12–Stage
|
Название поля |
Тип |
Размер (в байтах) |
|
Id_stage |
Integer |
2 |
|
Time_move_1 |
Datetime |
8 |
|
Time_move_2 |
Datetime |
8 |
|
Name_stage |
Varchar (90) |
9 |
|
Размер записи |
108 | |
|
Максимальное количество записей |
1000 | |
|
Максимальный размер таблицы |
108000 | |
Таблица 2.13–Stage_shoulder
|
Название поля |
Тип |
Размер (в байтах) | |
|
Id_stage |
Integer |
2 | |
|
Id_shoulder |
Integer |
2 | |
|
Размер записи |
4 | ||
|
Максимальное количество записей |
10000 | ||
|
Максимальный размер таблицы |
40000 | ||
Таким образом, максимальный объем памяти, занимаемой БД, можно рассчитать как сумму максимальных размеров всех таблиц БД.
VБД = 4000 б + 64000 б + 38000 б + 12000 б + 4000 б + 4000 б + 44000 б + 2200000 б + 2400000 б + 44000 б + 12400 б + 108000 б + 40000 б = 4853.90625 Кб = 4,74 Мб.
