Условия работы подшипника, влияющие на его работоспособность Распределение нагрузки между телами качения
По условию равновесия (рис.14.2):
R = P0 + 2P1 cos + 2P2 cos2 + … + 2Pn cosn, (14.1)
где = 3600/z, z – число шариков.
В уравнении (14.1) входят только те члены, для которых угол n меньше 90, так как верхняя половина подшипника не нагружена.
Исследование зависимости между силами P0, P1, P2, … с учетом контактных деформаций при условии абсолютной точности размеров шариков и колец и при отсутствии радиального зазора позволило установить: (14.2) |
Рис.14.2 |
Подставляя эти значения в формулу (14.1) и решая относительно P0, получаем:
(14.3)
Подсчитано, что отношение
для любого числа шариков, встречающегося в подшипниках. При этом
P0 = 4,37R/z
Вводя поправку на влияние радиального зазора и неточности размеров деталей, практически принимают
(14.4)
Нетрудно понять, что распределение нагрузки в значительной степени зависит от величины зазора в подшипнике и от точности геометрической формы его деталей. Поэтому к точности изготовления подшипников качения предъявляют весьма высокие требования. Зазоры увеличиваются от износа подшипника в эксплуатации. При этом прогрессивно ухудшаются условия работы вплоть до разрушения подшипника.
Контактные напряжения в деталях подшипников
При известных P0 , P1 , … Pn (см.рис.14.2) можно определить величину контактных напряжений в подшипнике.
Рис.14.3 |

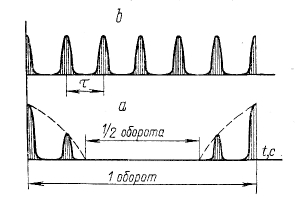

В каждой точке поверхности контакта колец или шариков контактные напряжения изменяются по прерывисто-пульсационному циклу (рис.14.3). Период цикла напряжений в каждой точке беговых дорожек колец равен времени перемещения очередного шарика в данную точку. С переменными контактными напряжениями связан усталостный характер разрушения рабочих поверхностей деталей подшипника (выкрашивание). |
Следует отметить, что усталостная прочность подшипника зависит от того, какое из колец вращается – внутреннее или внешнее.
Благоприятным является случай вращения внутреннего кольца (при этом внешнее кольцо неподвижно). Действительно, при равной величине нагрузки Р0 напряжения в точке кольца (см.рис.14.2) больше, чем напряжения в точке b, так как в точке шарик соприкасается с выпуклой, а в точке b – с вогнутой поверхностью. В этих условиях равное число циклов изменения напряжений вызовет усталостное разрушение прежде всего в точке . Для того чтобы уравнять условия работы колец, необходимо уменьшить число циклов изменения напряжений в точке по сравнению с точкой b. Такое уменьшение и достигается при вращении внутреннего кольца, так как на половине оборота точка разгружается совершенно, а в большей части другой половины нагружена не полностью (см.рис.14.3).
Кинематика подшипника
На рис.14.4 изображен план скоростей для случая вращения внутреннего кольца.
Здесь
1 = (D1/2); 0 = 1/2.
Угловая скорость шарика (ролика) вокруг своей оси

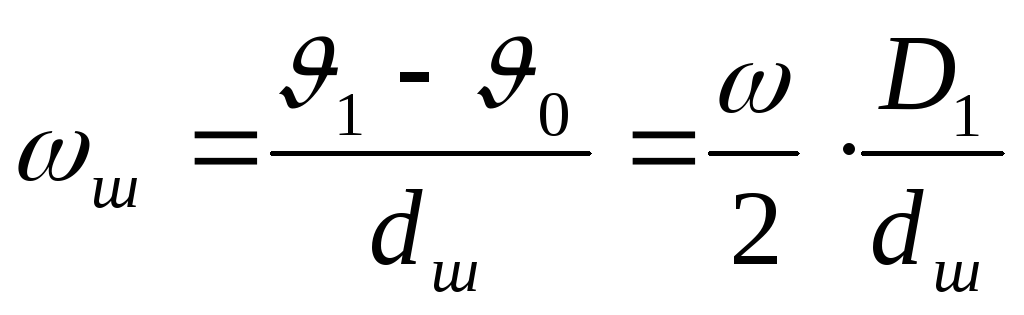

(14.15)
Угловая скорость шарика вокруг оси вала – она же угловая скорость сепаратора
(14.16)
Итак, сепаратор вращается в ту же сторону, что и вал, с угловой скоростью, равной приближенно половине угловой скорости вала.
Формула (14.16) позволяет отметить, что в в точном выражении угловая скорость сепаратора зависит от размеров шарика. Чем больше dш при постоянном
D1, тем меньше с, и наоборот. При неточном изготовлении шариков крупные из них будут тормозить, а мелкие ускорять сепаратор. Между сепаратором и шариками могут возникнуть значительные давления и силы трения. С этим связаны износ шариков и сепараторов, увеличение потерь в подшипнике и случаи поломки сепараторов. Это подчеркивает также высокие требования к точности изготовления деталей |
Рис.14.4 |
подшипника и ответственность сепаратора как одной из этих деталей.Контакт шарика с кольцами осуществляется по некоторой дуге b. окружные скорости точек и b при вращении шарика вокруг своей оси различны. Если допустить, что в точках ( - мгновенная ось) нет скольжения, то оно будет в точке b. Таким образом, в шариковых подшипниках наряду с трением качения наблюдается трение скольжения. Это создает дополнительный износ и потери в шариковых подшипниках. В роликовых подшипниках все точки контакта равно удалены от оси роликов. Здесь наблюдается чистое качение. Потери и износ в роликовых подшипниках меньшие, чем в шариковых.
