Установка металлических накладок
1 - деформированное здание;
2 - трещины в стенах здания;
3 - накладки из швеллеров;
4 - накладки из металлических пластин;
5 - стяжные болты;
6 - штраба для установки пластин, заделываемая раствором,
7 - отверстия в стенах для болтов (после установки болтов зачеканить раствором)
Современные технологии
Наклеивание на эпоксидный клей матов и сеток, изготавливаемые из углеродных, арамидных и стекловолокон.
Коммерческое название такой системы усиления за рубежом FRP (Fibre Reinforced Polymers)

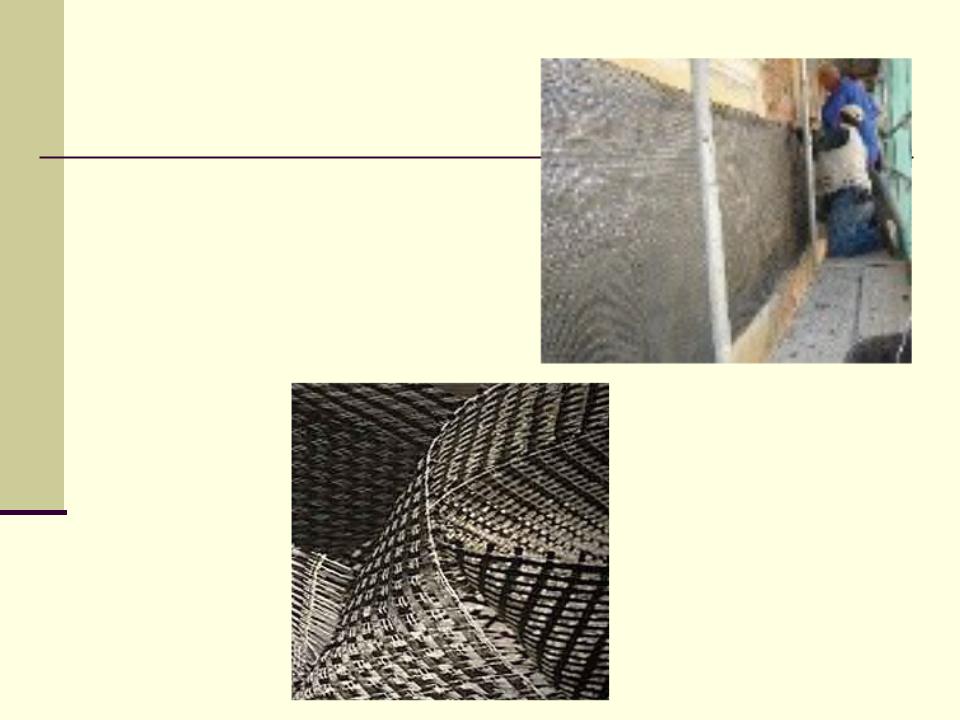

Сетки из углеродных волокон
Усиление стен из газосиликата бандажами из углеродного холста
Преимущества:
Механические свойства углеволокна: прочность на растяжение – 4800 МПа; модуль упругости – 240 ГПа; деформативность при разрыве – 1,8 %.
–простота технологии ;
–высокая адгезия армирующего штукатурного слоя к поверхности усиливаемой каменной кладки;
–совместимость армирующего слоя с кирпичной кладкой, то есть они имеют близкие деформационные характеристики, такие как модуль упругости и коэффициент температурного расширения;
–отменные коррозионная стойкость, огнестойкость, водостойкость и паропроницаемость, что дает возможность осуществлять усиление каменных конструкций как изнутри, так и снаружи зданий.
- возможность применения для любых форм и очертаний усиливаемых конструкций.
Недостатки системы усиления FRP
– для обеспечения надежного сцепления материала усиления с конструкцией ее поверхность должна быть сухой и выровненной;
– работы по усилению необходимо осуществлять при положительных температурах и нормальной влажности воздуха с целью отверждения клея, низкая живучесть которого требует быстроты приклеивания;
– клеевое соединение обладает низкой огнестойкостью, поскольку деструкция эпоксидного клея начинается при температуре 50–100 0С;
– вследствие органического происхождения эпоксидных клеев соединения с их помощью обладают низкой долговечностью из-за их строения;
– технология приклеивания на эпоксидном клее является вредной для здоровья;
– усиление должно выполняться высококвалифицированными рабочими и специализированными фирмами.
Модернизированная технология
На очищенную от штукатурки и загрязнений поверхность каменной кладки после ее увлажнения наносится слой клеящего штукатурного раствора толщиной 3 мм, в который втапливается армирующая сетка из композиционных материалов.
Затем наносится защитный штукатурный слой толщиной 8–10 мм, поверхность которого подвергается финишной обработке.
При необходимости в защитный слой может втапливаться вторая сетка, обеспечивающая повышенную прочность усиления.
Усиление с использованием спиралевидных связей
ианкерных соединений
Спиралевидные связи изготавливаются из высокопрочной нержавеющей стали, устойчивы в щелочной среде.
Наиболее часто в практике усиления каменных конструкций применяются связи диаметром 6, 8 и 10 мм, в необходимых случаях – до 12–14 мм. Их длина достигает 10 м.
Связи можно укладывать с нахлестом, изгибать, соединять с помощью вязальной проволоки.
