11. Плиты покрытий. Основные конструктивные решения.
Бывают с покрытиями из плоских элементов (кровельных панелей, ферм, арок, подстропильных конструкций), с покрытием из пространственн элементов (оболоч,склад,висячие)
Покрытия из плоских элементов состоят из
1 )Плит покрытий,
а)могут быть ребристыми , пустотными,преднапряженн.размеры 3х12,3х16 и меньше

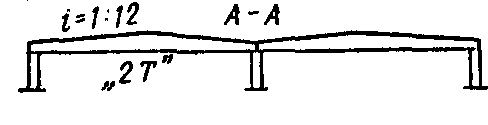

б)двухконсольные 2Т 3х12,3х6

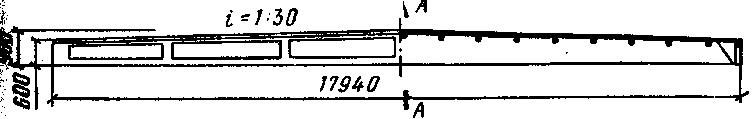

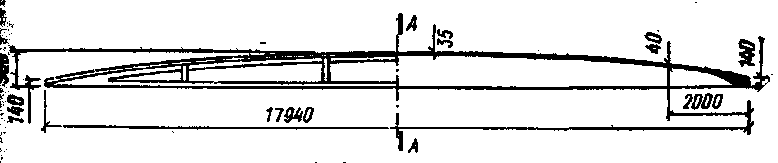

в)плиты крупноразмерные 3х18,3х24,опираются непосред на балки: 2Т, сводчатая КЖС, ребристые под малоуклонную кровлю

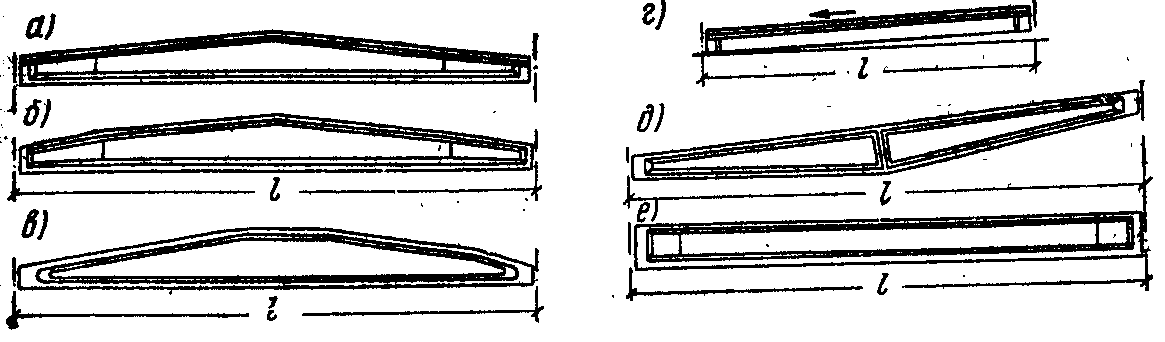

2)балки покрытий пролетом 12,18,24м,шаг 6,12м а)прямолинейное очертание вп,б)ломаное в)криволинейное г)односкатная д)с ломаным нп е)плоская.Сечение двутавр
3)Фермы-пролеты 18,24,30,шаг 6,12
а)сегментные с ломаным ВП
б)раскосная с криволинейн ВП
в)безраскосная с криволинейн ВП
г)полигональные с параллельн поясми или трапециевидным ВП
д)полигональн с ломаным НП
4)арки-при полетах >30м, быв с затяжк и без, прямоуг и двутавр сечения

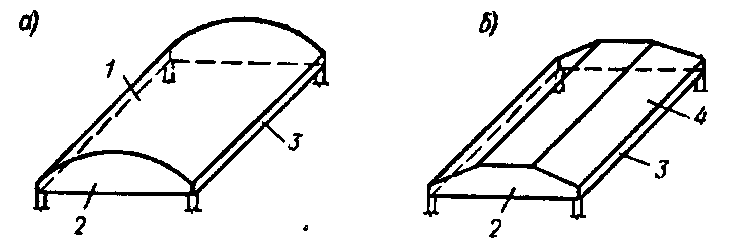

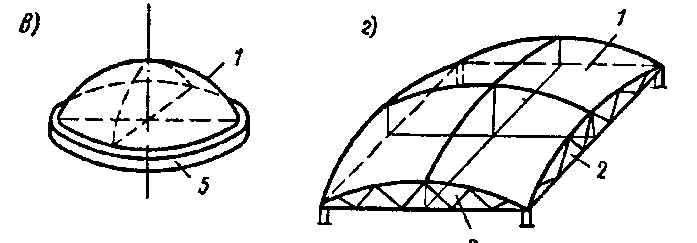

Конструктивные схемы тонкост простран покрытий ТПК:

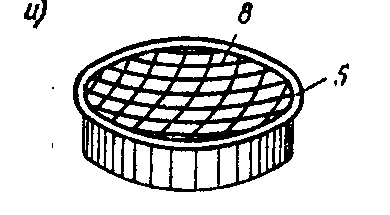

а)с цилиндрич оболочк б)с призматическ складками в)купола г)оболочки двоякой положительной гауссовой кривизны д)двоякой отрицательной гауссовой кривизны,е)волнистые своды ж)висячие
12. Расчёт и конструирование ребристых плит покрытий зданий и сооружений

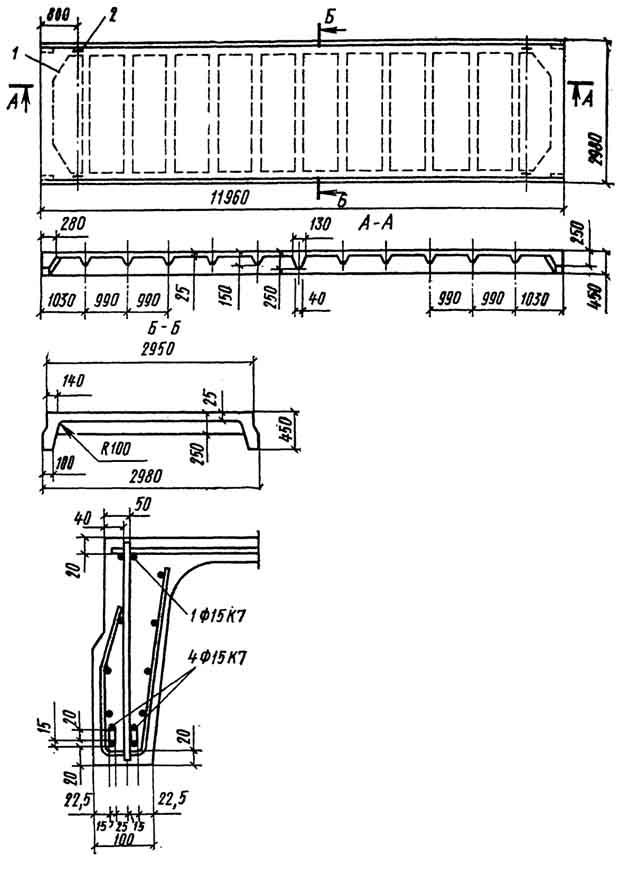

Ребристые плиты ребрами вниз применяются в промышленном и гражданском строительстве, когда не требуется ровный потолок. Такие плиты экономичны по расходу бетона, так как в них максимально удален бетон растянутой зоны. Пролеты принимаются от 6 до 12 м, шириной от 0,9 до 3,0 м. Могут выполняться предварительно напряженные и без предварительного напряжения арматуры.

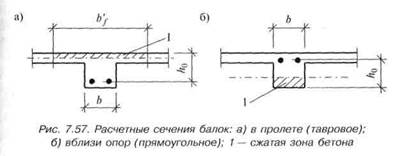

При расчете ребристых плит с ребрами вниз (рис. 7.52, 7.53), фактическое сечение плиты заменяется на тавровое. Поперечные ребра I плиты также рассматриваются как элементы таврового сечения.
Для продольных и поперечных ребер выполняются расчеты арматуры и прочности наклонных сечений по формулам элементов таврового сечения. Полка плиты рассчитывается как плита, защемленная в продольных и поперечных ребрах (опертая по контуру или балочная).

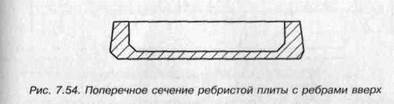

Ребристая плита, выполненная ребрами вверх (рис. 7.54), применяется в качестве распорных плит между колоннами перекрытия каркасного здания. Обеспечивает ровный потолок и возможность пропуска вентиляционных коробов, труб и другого оборудования через тонкую нижнюю полку, которая позволяет выполнять в ней отверстия. Продольные ребра плиты рассчитываются как элемент прямоугольного сечения, так как полка такой плиты оказывается в растянутой зоне и выключается из работы при изгибе плиты. Полка плиты рассчитывается отдельно как сплошная плита, защемленная в ребрах.
7.4.9. Расчет прочности наклонных сечений железобетонных изгибаемых элементов
Кроме расчета прочности нормального сечения, в изгибаемых железобетонных элементах (балках, плитах) необходимо производить расчет с целью обеспечения прочности наклонных сечений.
13. Расчёт и конструирование плит покрытия двойное "т".

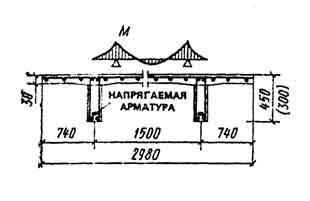

Плиты “двойное Т” рассчитывают, как свободнолежащие на двух опорах балки таврового сечения, загруженные равномерно распределенной нагрузкой. Полку рассчитывают на местный изгиб по схеме двухконсольной шарнирно опертой балочной плиты. Нагрузка на плиту: собственный вес плиты; вес кровли и утеплителя; снеговой покров. В некоторых случаях учитывают нагрузку от подвесного оборудования. Расчет по двум группам предельных состояний выполняют для стадий эксплуатации, изготовления и транспортирования. В качестве примера для расчета плиты "двойное Т" можно использовать расчет ребристых плит покрытия 3х6 или 3х12 м. Отличие только в расчетной схеме полки плиты. Если плита двухскатная, то в ее расчете есть аналогия с расчетом двухскатной балки покрытия
Плиты "двойное Т" размерами 3х12 и 3х18 м. Укладывают плиты на стропильные и подстропильные конструкции. используют в районах с различной снеговой нагрузкой, в зданиях с мостовыми кранами и подвесным транспортом в условиях слабой и среднеагрессивной газовой среды. Они обеспечивают устойчивость верхних сжатых поясов стропильных и подстропильных конструкций, через них нагрузка с торца здания передается на продольные ряды колонн. Плита "двойное Т " состоит из двух продольных предварительно напряженных ребер и полки. В местах примыкания полки к ребрам имеются вуты. Толщина полки таких плит может достигать 50 мм, Плиты изготавливаются постоянного сечения по длине, а также двухскатные малоуклонные с уклоном 1/20. несовпадение их ребер с узлами верхнего пояса унифицированных ферм, что вызывает местный изгиб верхнего пояса. Поэтому плиты "двойное Т" чаще опирают на балки и арки. Значительные трудности возникают и при сопряжении плит между собой в покрытии. Эти и некоторые другие недостатки ограничивают применение таких плит, особенно в районах с большими снеговыми нагрузками. Полка плит армируется сварными сетками из холоднотянутой проволоки класса Вр-I с поперечной рабочей арматурой. Ребра армируются напрягаемой арматурой. Возможны варианты арматуры: стержневая периодического профиля из стали А-IV, А-V, Aт-V, Ат-IV; высокопрочная проволока Вр-II; арматурные канаты класса К-7, К-19. Кроме того, в продольных ребрах размещаются сварные каркасы, продольные стержни которых периодического профиля из стали A-III, а поперечные – из стали A-I. Торцы продольных ребер для ограничения ширины раскрытия трещин при обжатии бетона напряженной арматурой усиливают сетками косвенного армирования или замкнутыми хомутами. В местах передачи усилия предварительного обжатия на бетон, на напряженную арматуру одевается спиральная арматура из проволоки Bр-I длиной 20 диаметров и не менее 200 мм. На опорах продольных ребер устанавливаются металлические закладные детали, которые приваривают к задним деталям стропильных и подстропильных конструкций. Зазоры между плитами заполняют мелкозернистым бетоном.
