МИНИСТЕРТВО СЕЛЬСКОГО ХОЗЯЙСТВА И ПРОДОВОЛЬСТВИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ДЕПАРТАМЕНТ КАДРОВОЙ ПОЛИТИКИ И ОБРАЗОВАНИЯ
Московский государственный агроинженерный университет
имени В.П. Горячкина
С.Г. Ломакин
Расчет рабочих органов
уборочных машин
Методические рекомендации по выполнению курсовой работы Курсовая работа состоит из двух частей:
I. Расчет показателей работы режущего аппарата.
II Расчет показателей работы молотилки зерноуборочного комбайна.
Исходные данные по каждому варианту задания приведены в табл. 1,2 и на рис.1.
Таблица 1
Исходные данные по вариантам
|
Вари- анты
№ |
Ширина захвата режущего аппарата, В,м |
Частота *вращения вала привода ножа, n,мин-1 |
* Скорость движения агрегата,
|
Тип режущего аппарата (ТРА) |
Площадь нагрузки,
fн,см2 |
Устано-вочная высота среза, Ну,см |
Урожай-ность зерна пшеницы, À ,т/га |
Отношение массы соломы к массе зерна mс : mз |
Убираемая площадь. S,га |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1 |
2,8 |
560 |
3,0 |
1 |
115 |
5 |
3,0 |
1,25 |
400 |
|
2 |
3,5 |
550 |
2,0 |
2 |
100 |
7 |
2,8 |
1,35 |
500 |
|
3 |
4,9 |
480 |
2,4 |
3 |
60 |
10 |
3,4 |
1,3 |
800 |
|
4 |
4,1 |
540 |
2,0 |
2** |
90 |
8 |
3,6 |
1,2 |
700 |
|
5 |
4,6 |
520 |
2,5 |
4 |
50 |
10 |
3,2 |
1,33 |
900 |
|
6 |
5,0 |
490 |
1,8 |
5 |
70 |
6 |
3,1 |
1,5 |
1000 |
|
7 |
6,0 |
470 |
1,6 |
6 |
80 |
5 |
3,8 |
1,4 |
1200 |
|
8 |
7,0 |
580 |
2,0 |
7 |
88 |
6 |
2,5 |
1,42 |
1400 |
|
9 |
4,0 |
460 |
1,6 |
1 |
65 |
10 |
3,0 |
1,5 |
1000 |
|
10 |
4,8 |
480 |
1,8 |
2** |
85 |
6 |
2,4 |
1,6 |
1200 |
|
11 |
5,0 |
450 |
2,0 |
3 |
55 |
7 |
3,2 |
1,45 |
1000 |
|
12 |
5,5 |
470 |
2,3 |
4 |
40 |
8 |
2,6 |
1,55 |
1300 |
|
13 |
6,0 |
480 |
2,0 |
5 |
78 |
5 |
2,1 |
1,6 |
1200 |
|
14 |
7,5 |
490 |
2,0 |
6 |
90 |
6 |
2,8 |
1,4 |
1500 |
|
15 |
9,0 |
560 |
3,3 |
7 |
150 |
10 |
1,8 |
1,5 |
2000 |
|
16 |
6,7 |
540 |
3,0 |
7 |
120 |
8 |
1,6 |
1,45 |
2000 |
|
17 |
7,0 |
570 |
3,4 |
6 |
130 |
10 |
1,7 |
1,4 |
2500 |
|
18 |
6,0 |
470 |
1,5 |
1 |
68 |
7 |
1,8 |
1,5 |
1600 |
|
19 |
5,8 |
460 |
1,8 |
2 |
90 |
6 |
2,0 |
1,3 |
1500 |
|
20 |
5,5 |
450 |
2,6 |
3 |
75 |
10 |
2,4 |
1,4 |
1800 |
|
21 |
5,4 |
480 |
2,4 |
4 |
45 |
5 |
2,6 |
1,2 |
1600 |
|
22 |
5,2 |
500 |
1,8 |
5 |
65 |
6 |
2,4 |
1,3 |
1500 |
|
23 |
5,0 |
510 |
1,6 |
6 |
67 |
5 |
4,0 |
1,25 |
1400 |
|
24 |
5,8 |
570 |
2,5 |
7 |
80 |
7 |
4,3 |
1,3 |
1500 |
|
25 |
6,8 |
540 |
3,0 |
7 |
115 |
8 |
2,1 |
1,4 |
2000 |
|
26 |
5,9 |
475 |
2,4 |
4 |
45 |
10 |
2,5 |
1,5 |
1500 |
|
27 |
4,1 |
460 |
1,9 |
1** |
80 |
5 |
2,3 |
1,6 |
1800 |
|
28 |
4,8 |
450 |
1,7 |
2** |
90 |
6 |
2,6 |
1,7 |
1400 |
|
29 |
6,8 |
480 |
2,5 |
6 |
110 |
6 |
2,8 |
1,4 |
2000 |
|
30 |
9,0 |
570 |
3,3 |
7 |
120 |
7 |
2,1 |
1,2 |
4000 |
|
31 |
8,6 |
580 |
3,0 |
7 |
110 |
6 |
1,9 |
1,45 |
4200 |
|
32 |
8,0 |
475 |
3,2 |
6 |
145 |
8 |
2,2 |
1,25 |
3800 |
|
33 |
4,0 |
480 |
1,6 |
1 |
68 |
5 |
3,4 |
1,35 |
3200 |
|
34 |
4,8 |
460 |
1,8 |
2 |
94 |
6 |
3,1 |
1,4 |
3400 |
|
35 |
6,4 |
440 |
2,0 |
3 |
60 |
10 |
3,5 |
1,2 |
3000 |
|
36 |
6,3 |
470 |
2,2 |
4 |
42 |
8 |
3,0 |
1,35 |
3500 |
|
37 |
6,2 |
450 |
1,8 |
5 |
74 |
6 |
4,9 |
1,15 |
2800 |
|
38 |
6,0 |
460 |
2,4 |
6 |
105 |
7 |
4,0 |
1,0 |
2900 |
|
39 |
5,8 |
570 |
2,7 |
7 |
100 |
6 |
4,1 |
1,1 |
2800 |
|
40 |
6,8 |
580 |
3,0 |
7 |
110 |
8 |
3,1 |
1,3 |
3500 |
|
41 |
7,0 |
455 |
3,3 |
6 |
155 |
10 |
2,9 |
1,2 |
4500 |
|
42 |
4,2 |
780/450 |
3,6 |
1** |
100/80 |
5 |
3,5 |
1,4 |
1800 |
|
43 |
3,6 |
600/460 |
3,4 |
2** |
144/85 |
10 |
3,3 |
1,5 |
1000 |
|
44 |
5,0 |
440 |
1,9 |
3 |
56 |
8 |
2,7 |
1,6 |
1500 |
|
45 |
5,3 |
450 |
2,0 |
4 |
40 |
6 |
2,4 |
1,7 |
1800 |
|
46 |
5,6 |
460 |
1,7 |
5 |
68 |
5 |
4,1 |
1,25 |
2000 |
|
47 |
4,3 |
470 |
2,0 |
1 |
88 |
7 |
3,2 |
1,36 |
1400 |
|
48 |
3,8 |
570 |
2,4 |
2 |
105 |
6 |
2,0 |
1,57 |
1300 |
|
49 |
7,3 |
500 |
2,8 |
6 |
120 |
6 |
2,2 |
1,3 |
4200 |
|
50 |
4,9 |
540 |
1,8 |
7 |
68 |
5 |
3,8 |
1,4 |
2000 |
|
51 |
5,9 |
540 |
2,2 |
7 |
95 |
7 |
3,7 |
1,5 |
4000 |
|
52 |
5,0 |
480 |
2,0 |
6 |
86 |
8 |
4,4 |
1,25 |
3500 |
|
53 |
4,6 |
450 |
1,6 |
1 |
70 |
5 |
3,0 |
1,6 |
2000 |
|
54 |
4,2 |
440 |
1,5 |
2 |
80 |
5 |
4,7 |
1,3 |
1800 |
|
55 |
3,4 |
580/540 |
3,0 |
2** |
140 |
7 |
3,4 |
1,2 |
1200 |
|
56 |
5,0 |
760/540 |
3,7 |
1** |
110 |
8 |
3,2 |
1,1 |
3000 |
|
57 |
7,4 |
420 |
2,2 |
3 |
70 |
6 |
2,6 |
1,4 |
4500 |
|
58 |
7,8 |
460 |
1,9 |
4 |
36 |
5 |
3,6 |
1,05 |
5200 |
|
59 |
8,4 |
455 |
1,7 |
6 |
75 |
6 |
4,7 |
1,0 |
6000 |
|
60 |
9,2 |
545 |
1,5 |
7 |
55 |
5 |
5,6 |
1,15 |
5500 |
,м/с
* Студенту выдается
только один показатель: частота вращения
кривошипного вала (n),
либо скорость движения агрегата (
);
** - механизм привода МКШ открытого типа; числитель использовать при расчете Р.А.; знаменатель – для определения υ при расчете молотилки зерноуборочного комбайна.

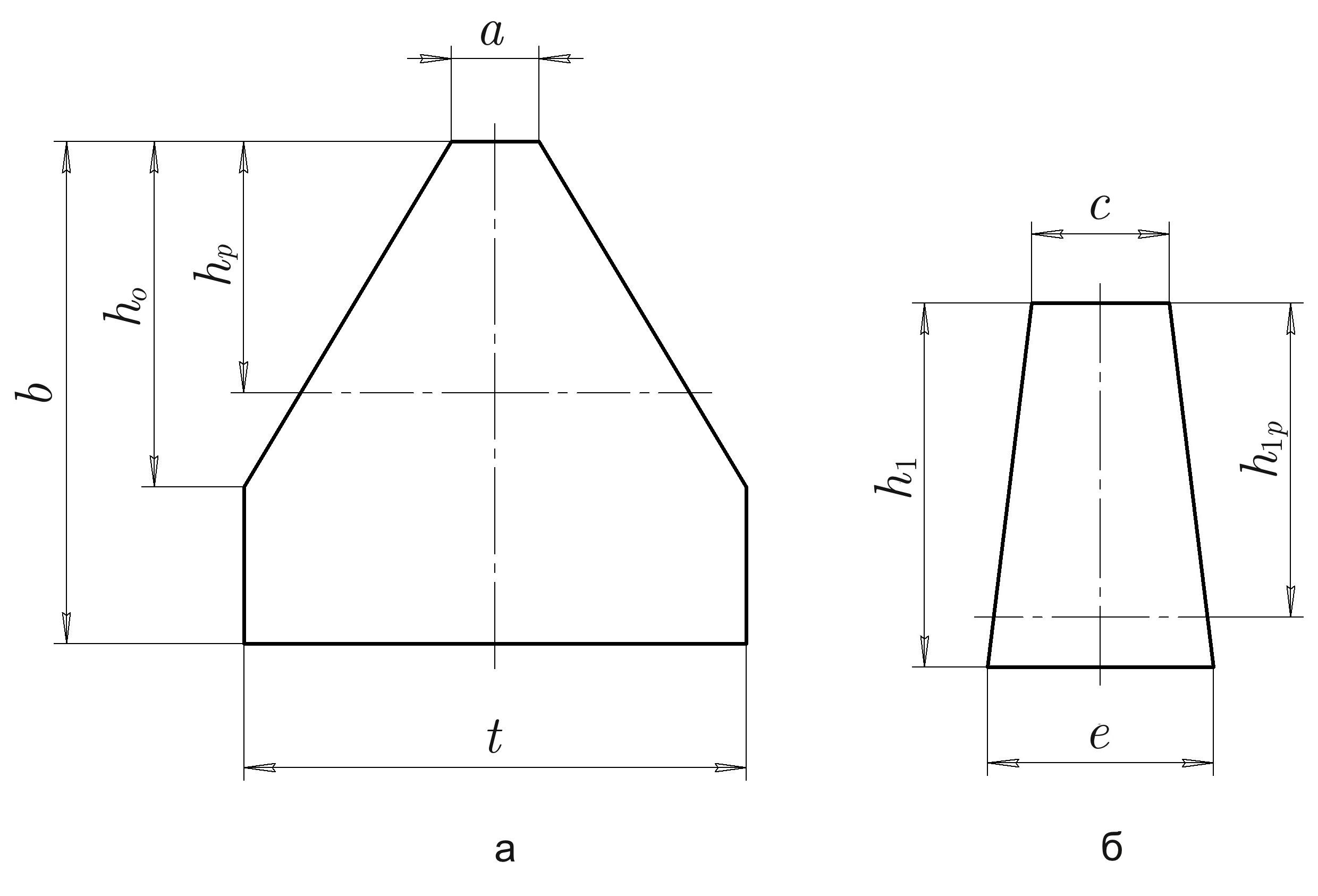

Рис.1. Схемы сегмента (а) и противорежущей (б) пластины.
Основные размеры сегментов и противорежущих пластин Р. А. сегментно- пальцевого типа
Таблица2
|
Тип режущего аппарата (ТРА) |
Соотношение параметров, мм |
Основные размеры, мм | |||||||
|
|
|
a |
b |
h0 |
hр |
t |
c |
e |
h1/h1р |
|
1;1** |
t=t0=S=76,2 |
14 |
80 |
54 |
42 |
76 |
22 |
36 |
58/46 |
|
2;2** |
t=t0=S=90 |
14 |
85 |
55 |
50 |
90 |
24 |
38 |
60/55 |
|
3 |
2t=2t0=S=152,4 |
13 |
85 |
55 |
55 |
76 |
21 |
29 |
60 |
|
4 |
2t=2t0=101,6 |
12 |
75 |
45 |
45 |
50,8 |
20 |
25 |
53 |
|
5 |
t=2t0=S=101,6 |
6 |
75 |
45 |
-- |
101,6 |
18 |
20 |
50 |
|
6 |
″n″t=″n″t0=S=88 |
14 |
80 |
57 |
42 |
76 |
23 |
37 |
57/46 |
|
7 |
″n″t=″n″t0=S=84 |
12 |
80 |
60 |
54 |
76 |
23 |
35 |
58 |
